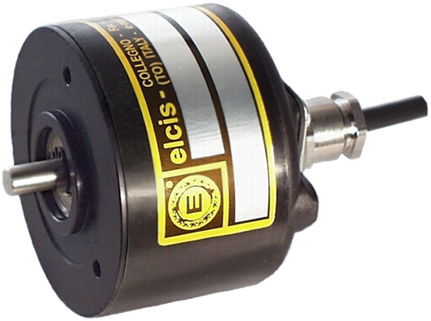

Encodeur incrémental standard I/59A
Carcasa Ø59 mm | Eje Ø6 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP65 salida | 100 kHz (300 kHz opcional)
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental standard, CAPTEURS
El ELCIS 59A (I/59A) es un encoder incremental de uso general, de Ø59 mm con eje Ø6 h7 y de 1 a 25000 impulsos por vuelta. Base de aluminio anodizado, tapa de VALOX 420 y peso de 300 g. Admite 3 kg de carga radial/axial y trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par). Se conecta por cable de 1 m o conector en extremo de cable, ambos con IP65. Electrónicas NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL 7404, alimentadas entre 5 y 30 V según versión, con frecuencia máxima de 100 kHz (300 kHz opcional).
Logé dans un boîtier de Ø59 mm, l'I/59A offre 1 à 25 000 impulsions par tour, une fréquence maximale de 100 kHz (300 kHz en option) et une électronique de sortie NPN, PNP, push-pull, des pilotes 26LS31 et 88C30 et TTL 7404, alimentés entre 5 et 30 V selon la version.
Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø6 h7 que admite 3 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable de 1 m o conector en extremo de cable, ambos con IP65.
- Résolution de 1 à 25 000 impulsions par tour et une fréquence jusqu'à 100 kHz (300 kHz facultatif).
- Nutrition 5 à 30 V selon la version.
- Électronique de sortie NPN, PNP, push-pull, pilotes 26LS31 et 88C30 et TTL 7404.
- Jusqu'à 12 000 tr/min en continu avec des roulements à faible couple et 6000 tr/min dans la version standard.
Questions techniques fréquentes
Quelles versions de signalisation le I/59A propose-t-il ?
Unidirectionnel (M), bidirectionnel (B), bidirectionnel + zéro (BZ) et unidirectionnel + zéro (MZ).
Quelles tensions d'alimentation supporte-t-il ?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V et 15–30/15 V. Avec un pilote 88C30, maximum 15 Vcc.
Comment connecter le I/59A ?
Par câble de 1 m (CV) ou par connecteur d'extrémité de câble (7, 10, 9, 12, 5, 17, 26 ou 16 contacts selon le code), les deux avec protection IP65.

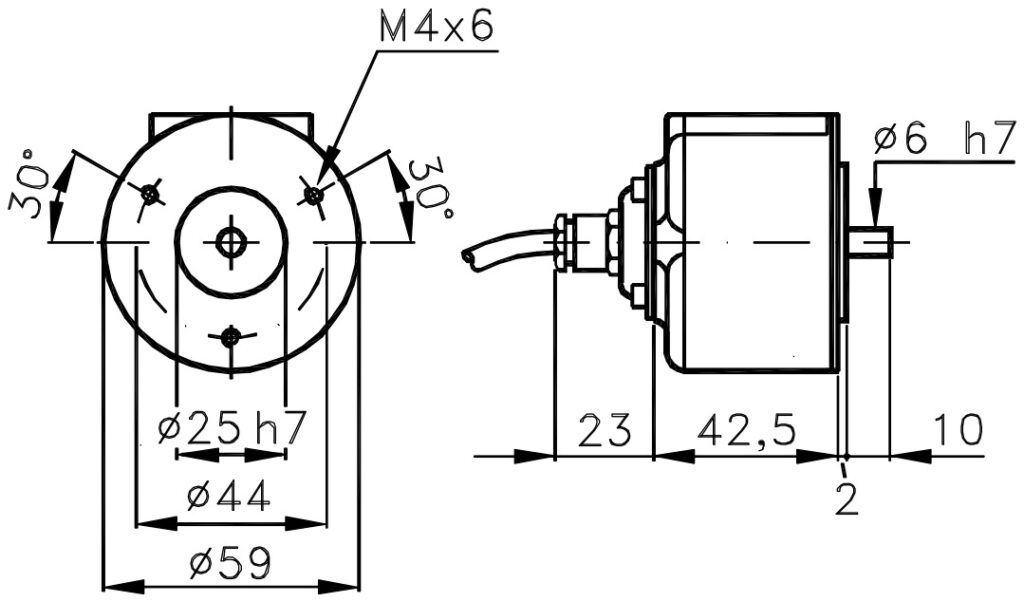

Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Ø59 mm |
| Poids | 300 g |
| Axe | Ø6 h7 acier inoxydable (personnalisable sur demande) |
| charge radiale/axiale maximale. | 3 kg |
| Électrique | |
| Protection côté sortie | IP65 (câble et connecteur à l'extrémité du câble) |
| Alimentation | 5–30 V selon la version (voir les spécifications techniques) |
| Consommation maximale. | 120 mA Pilote de ligne standard de 180 mA (personnalisable sur demande) |
| Impulsions par tour | 1 à 25 000 |
| Fréquence maximale. | 100 kHz (300 kHz en option) |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP64 • Étanchéité IP66 (Z) • Faible couple IP53 (B) |
| régime maximal continu | 6000 standard · 3000 étanche · 12000 faible couple (intermittent : +30 %) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Température de fonctionnement | 0 … +70 °C (personnalisable sur demande) |
| Température de stockage | -30 … +85 °C |
| Référence | Configuration |
|---|---|
| I/59A-1000-5-BZ-N-CVI59A10005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/59A-1024-5-BZ-N-CVI59A10245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/59A-500-5-BZ-N-CVI59A5005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/59A-100-5-BZ-N-CVI59A1005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/59A-2500-5-BZ-N-CVI59A25005BZNCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/59A-2000-5-BZ-N-CVI59A20005BZNCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/59A-1000-824-BZ-B-CVI59A1000824BZBCV | 1000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-1024-824-BZ-B-CVI59A1024824BZBCV | 1024 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-500-824-BZ-B-CVI59A500824BZBCV | 500 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-100-824-BZ-B-CVI59A100824BZBCV | 100 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-2500-824-BZ-B-CVI59A2500824BZBCV | 2500 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-2000-824-BZ-B-CVI59A2000824BZBCV | 2000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-1000-1828-BZ-B-CVI59A10001828BZBCV | 1000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-1024-1828-BZ-B-CVI59A10241828BZBCV | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-500-1828-BZ-B-CVI59A5001828BZBCV | 500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-100-1828-BZ-B-CVI59A1001828BZBCV | 100 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-2500-1828-BZ-B-CVI59A25001828BZBCV | 2500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-2000-1828-BZ-B-CVI59A20001828BZBCV | 2000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-1000-1030-BZ-B-CVI59A10001030BZBCV | 1000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-1024-1030-BZ-B-CVI59A10241030BZBCV | 1024 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-500-1030-BZ-B-CVI59A5001030BZBCV | 500 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-100-1030-BZ-B-CVI59A1001030BZBCV | 100 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-2500-1030-BZ-B-CVI59A25001030BZBCV | 2500 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-2000-1030-BZ-B-CVI59A20001030BZBCV | 2000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-1000-5-BZ-B-CVI59A10005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-1024-5-BZ-B-CVI59A10245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-500-5-BZ-B-CVI59A5005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-100-5-BZ-B-CVI59A1005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-2500-5-BZ-B-CVI59A25005BZBCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/59A-2000-5-BZ-B-CVI59A20005BZBCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte. | |
