Acelerómetro Alta Temperatura MTN/1105C
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, SENSORES

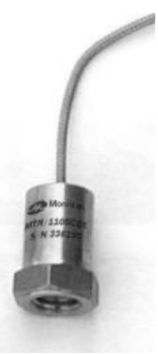

La monitorización de vibraciones en entornos de calor extremo, como hornos industriales, turbinas de gas o escapes de motores, inutiliza los sensores convencionales debido a la degradación de su electrónica interna. El acelerómetro MTN/1105C soluciona este problema mediante un diseño piezoeléctrico puro sin electrónica integrada en el cabezal, lo que le permite operar de forma continua en superficies con temperaturas de hasta 250°C sin pérdida de sensibilidad. Esta variante «C» incluye un cable integral sellado de fábrica, diseñado para soportar las condiciones térmicas más severas.

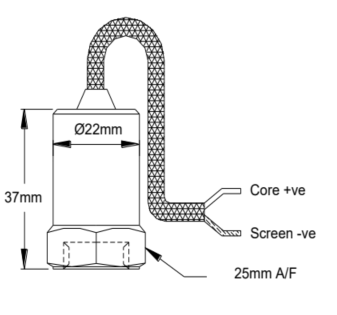

Este sistema requiere una arquitectura de medición específica: el cabezal del sensor se conecta mediante su cable integral de alta temperatura (capaz de soportar hasta 265°C) a un amplificador de carga in-line situado en una zona de menor temperatura (máximo 120°C). El amplificador convierte la señal de carga (pC/g) en una señal de tensión estándar de 100mV/g compatible con cualquier colector de datos o sistema de protección. Su excelente respuesta en frecuencia de hasta 12 kHz lo hace ideal para la detección de fallos en rodamientos y engranajes en maquinaria térmica pesada.
Fabricado en acero inoxidable de alta calidad y con un sellado hermético IP67, el MTN/1105C garantiza la integridad de la señal al eliminar conectores intermedios en la zona de mayor calor, reduciendo así los puntos potenciales de fallo por oxidación o fatiga térmica. Es el instrumento de referencia para ingenieros de mantenimiento que necesitan datos fiables en puntos de medición donde otros sensores fallarían, garantizando la integridad del activo mediante una monitorización continua en las condiciones térmicas más exigentes.
- Resistencia térmica extrema de 250°C en superficie de contacto.
- Cable integral sellado para máxima protección y fiabilidad en calor.
- Cabezal sin electrónica para máxima durabilidad en entornos críticos.
- Construcción robusta en acero inoxidable con grado de protección IP67.
Preguntas Frecuentes Técnicas
1. ¿Por qué elegir la versión MTN/1105C con cable integral?
Al no tener un conector en el cabezal del sensor, se eliminan los riesgos de desconexión por vibración o fallo por contaminación y corrosión en la zona de alta temperatura. El cable integral ETFE está sellado herméticamente, lo que asegura una impedancia constante y una señal de carga mucho más estable.
2. ¿Qué cuidados requiere el cable de alta temperatura?
Aunque el cable soporta hasta 265°C, debe evitarse que toque directamente superficies incandescentes o aristas cortantes. Se recomienda su protección mediante un conducto flexible de acero inoxidable si el entorno presenta riesgos mecánicos adicionales, asegurando que la conexión hacia el amplificador in-line sea segura.
3. ¿Es necesario un amplificador de carga específico?
Sí, el MTN/1105C entrega una señal en picoCoulombs (pC) que no puede ser leída directamente por un equipo IEPE estándar. Es obligatorio el uso de un amplificador de carga Monitran que proporcione la conversión a 100mV/g para que la señal sea compatible con los sistemas de monitorización convencionales.
Propiedades
| Característica | Especificación Técnica |
| Tipo de Sensor | Acelerómetro Piezoeléctrico de Carga (Salida pC) |
| Modelos Configurables | MTN/1105C (Entrada Superior), MTN/1105SCE (Entrada Lateral) |
| Opciones de Montaje | M6, M8, 1/4″ UNF o adaptadores Quick-Fit |
| Temperatura Máxima | 250 °C (Operación continua) |
| Sensibilidad de Carga | 50 pC/g (Valor nominal) |
| Salida del Sistema | 100 mV/g (Mediante amplificador externo) |
| Respuesta en Frecuencia | 0.8 Hz a 12 kHz (±3dB) |
| Rango Dinámico | ±80 g |
| Material de la Carcasa | Acero Inoxidable (Calidad Industrial) |
| Grado de Protección | IP67 (Sellado hermético) |
| Tipo de Cable | Integral ETFE apantallado (Soporta 265 °C) |
| Amplificador Necesario | Amplificador de carga in-line Monitran |
| Aislamiento Eléctrico | Base Aislada Galvánicamente |
| Resonancia Montada | 18 kHz (Valor nominal) |
| Longitud de Cable | Configurable (Suministrado habitualmente con 5m) |
