Encoder Incremental Alta Resolución I/90Z
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Alta Resolución, SENSORES

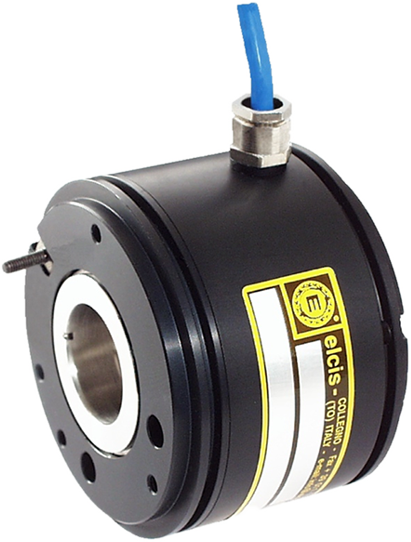

El ELCIS 90Z (I/90Z) es un encoder incremental de alta resolución con acoplamiento tangencial interno, de carcasa metálica de Ø90 mm y eje hueco pasante de Ø16 a Ø30 mm. Está indicado para mesas divisoras y otras aplicaciones similares.

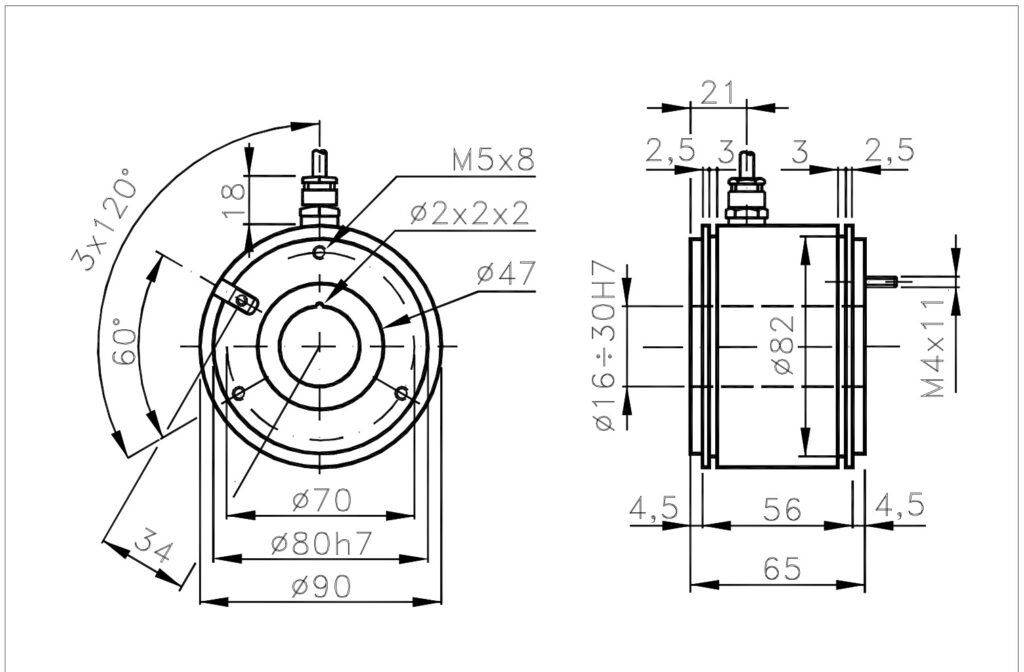

Construido en carcasa metálica de Ø90 mm con centrado frontal Ø80 h7 y eje hueco pasante de acero inoxidable para diámetros entre Ø16 y Ø30 mm. Proporciona una resolución de hasta 36000 impulsos por vuelta con una frecuencia de trabajo estándar de 100 kHz (ampliable a 500 kHz).
Ofrece electrónica de salida NPN, PNP, push-pull y drivers diferenciales 26LS31 o 88C30, alimentación de 5 a 30 V, IP65 en el lado del eje (lado salida según conexión) y cable radial, con un peso de 750 g.
- Alta resolución: de 1 a 36000 impulsos por vuelta.
- Perno antirrotación tangencial: acoplamiento tangencial interno con compensación máx. del acoplamiento axial ±0,2 mm, radial ±0,05 mm y angular ±1°.
- Eje hueco pasante: acero inoxidable para diámetros de Ø16, Ø18, Ø20, Ø25 y Ø30 mm.
- Electrónica y alimentación: 11 opciones de salida y alimentación de 5 a 30 V.
- IP65 en el lado del eje: carcasa de aluminio anodizado; el lado de la salida depende de la conexión.
Preguntas Frecuentes Técnicas
¿Qué diámetros de eje hueco admite el encoder I/90Z?
Admite diámetros estándar de Ø16, Ø18, Ø20, Ø25 y Ø30 mm pasantes en acero inoxidable, así como otros diámetros especiales bajo pedido.
¿Qué desalineaciones compensa?
Compensa hasta ±0,2 mm axial, ±0,05 mm radial y ±1° angular.
¿Cuáles son las opciones de electrónica y alimentación?
Dispone de salidas NPN, PNP, push-pull, driver 26LS31, driver 88C30 y TTL 7404, con alimentaciones desde 5 V hasta 30 V según versión.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica Ø90 mm |
| Peso | 750 g |
| Eje | Eje hueco pasante Ø16÷30 H7 acero inoxidable (personalizable bajo pedido) |
| Compensación máx. del acoplamiento | Axial ±0,2 mm · radial ±0,05 mm · angular ±1° |
| Carga radial/axial máx. | 6 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 a IP65 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 36000 |
| Frecuencia máx. | 100 kHz (500 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP65 estándar |
| RPM máx. continuas | 500 (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Referencia | Configuración |
|---|---|
| 90Z25-500-824-BZ-B-CV-R-0190Z25500824BZBCVR01 | eje Ø25 · 500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable · salida radial |
| I/90Z30-10000-824-BZ-B-CV-R-01I90Z3010000824BZBCVR01 | eje Ø30 mm (Ø n bajo pedido) · 10000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable · salida radial |
| I/90Z30-18000-824-BZ-B-CV-R-01I90Z3018000824BZBCVR01 | eje Ø30 mm (Ø n bajo pedido) · 18000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable · salida radial |
| I/90Z30-4096-824-BZ-B-CV-R-01I90Z304096824BZBCVR01 | eje Ø30 mm (Ø n bajo pedido) · 4096 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable · salida radial |
| I/90Z30-500-824-BZ-B-CV-R-01I90Z30500824BZBCVR01 | eje Ø30 mm (Ø n bajo pedido) · 500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable · salida radial |
| I/90Z30-8192-824-BZ-B-CV-R-01I90Z308192824BZBCVR01 | eje Ø30 mm (Ø n bajo pedido) · 8192 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable · salida radial |
| I/M90Z30-1024-5-BZ-N-CV-R-02IM90Z3010245BZNCVR02 | electrónica impregnada · eje Ø30 mm (Ø n bajo pedido) · 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · salida radial |
