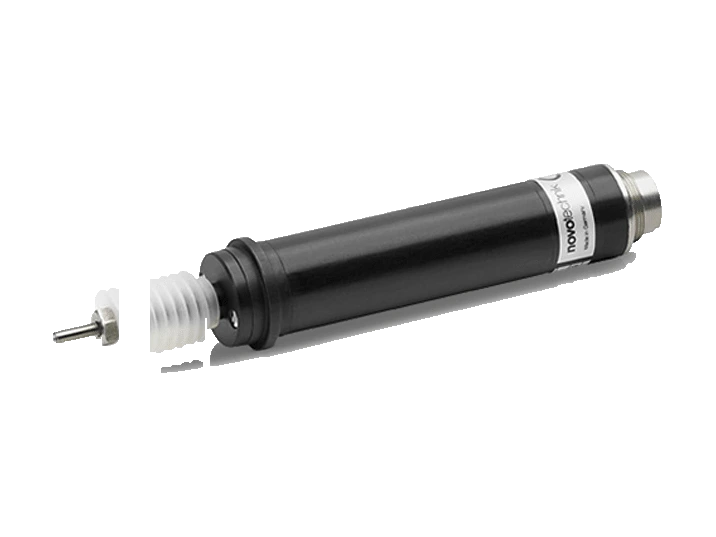

Transductor de posición inductivo de vástago F200
- Fabricante: Novotécnica
- Categoría: Desprazamento, LVDT amplificado, SENSORES, Sensores LVDT
Transductor de posición inductivo F200 de Novotechnik. Transformador diferencial con núcleo móvil.
El transductor inductivo de posición de la serie F 200 g convierte pequeños desplazamientos rectilíneos en señales eléctricas analógicas mediante un transformador diferencial con núcleo móvil. El núcleo va montado en un vástago que un elemento elástico helicoidal interno puede apretar contra el objeto que se mide, o que puede unirse rígidamente a él. El transductor se alimenta con tensión continua; un oscilador integrado da la tensión alterna que alimenta el transformador diferencial y un demodulador integrado rectifica sus tensiones secundarias (oscilador y demodulador son circuitos híbridos). La tensión continua de salida es estrictamente proporcional al desplazamiento del núcleo y, por tanto, al desplazamiento que se mide. El cero eléctrico está en el centro de la carrera útil del vástago.
Puntos clave
- Linealidad estándar ±0,1 … ±0,3 %
- Protección IP67 (solo con el conector EEM 33-70)
- Protección contra inversión de tensión
- Circuitos híbridos integrados
Preguntas técnicas frecuentes
¿Qué se puede conectar al transductor de posición inductivo F200?
Se le pueden conectar conectores y cables M16 de Novotechnik.
¿Cómo se pide el transductor de posición inductivo F200?
Por ejemplo, F 205,1 g (Art. 400005304) es la versión con carrera eléctrica definida de 5 mm (±2,5) con linealidad independiente de 0,1 %. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor de posición inductivo F200?
Temperatura de trabajo: -30 … +70 °C.
Propiedades
| Característica | Especificación |
|---|---|
| Datos eléctricos | |
| Tensión de subministración | 24 V CC ±20 % |
| Protección contra inversión de tensión | Diodo en paralelo; corriente máx. admisible con tensión inversa: 1 A (o 50 A durante 8 ms) |
| Consumo de corriente | aprox. 50 mA |
| Tensión de salida | ±10 VDC, tensión continua flotante |
| Rizado residual | 1 % de la tensión continua de salida, o 10 mV pico a pico, el que sea mayor |
| Resistencia interna (dinámica) | 4 kΩ (circuito de salida a prueba de cortocircuitos) |
| Deriva del cero con la variación de la tensión de alimentación | < 1 µm / 10 % |
| Datos eléctricos (continuación) | |
| Deriva térmica del cero | < 1 µm / 10 K |
| Deriva térmica de la sensibilidad | 25 ppm/K típ. |
| Variación de la sensibilidad | Proporcional a la tensión de alimentación |
| Tensión máx. admisible entre los bornes de salida y la carcasa, y entre entrada y salida | 100 VDC |
| Datos mecánicos | |
| Forza motriz | < 2 N |
| Masa total | 80 g |
| Vivenda | Aluminio anodizado negro |
| Tallo | Acero inoxidable antimagnético; un elemento elástico helicoidal pretensado lo empuja hacia fuera contra el tope |
| Rodamento | Casquillos de plástico sin mantenimiento; paso del vástago protegido del polvo por un fuelle |

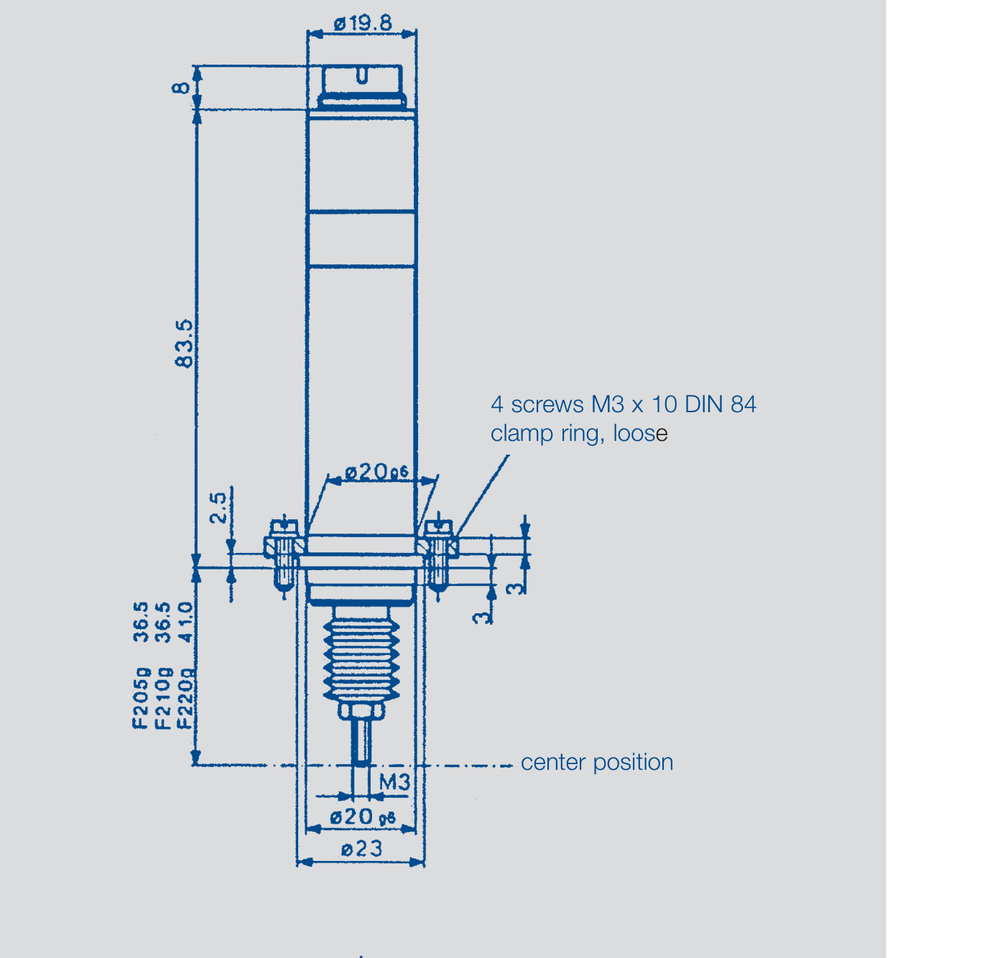

| Fixación | Piloto de centrado, collar y brida de apriete |
| Conexión eléctrica | Conector de 5 polos (ver accesorios); protección según el tipo de conector |
| Electrónica | Circuitos híbridos encapsulados |
| Condicións ambientais | |
| Temperatura de traballo | -30 … +70 °C |
| Aceleración | 10 g en todas las direcciones |
| Humidade | Insensible a la humedad, a las salpicaduras de agua, al aceite de rectificado y al refrigerante |
| Referencia | Configuración |
|---|---|
| F-205-1GF2051G | Art. 400005304 |
| F-205-GF205G | Art. 400005303 |
| F-210-1GF2101G | Art. 400005324 |
| F-210-GF210G | Art. 400005323 |
| F-220-GF220G | Art. 400005325 |
