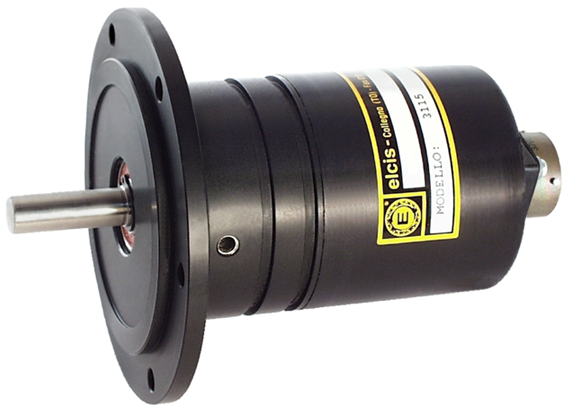

Encoder absoluto dunha soa volta A/3115
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto dunha soa volta, SENSORES
El ELCIS 3115 (A/3115) es un encoder absoluto monovuelta óptico de 2 a 13 bits, en carcasa metálica estanca al polvo y a la humedad, con brida estándar B10.
Es óptico, con fuente LED y fototransistores, y entrega la posición en código Gray, Binario, Excess, BCD o personalizado, hasta 8192 pasos por vuelta (13 bit). La salida es paralela, con opciones de LED de cero, Latch y Paridad; serie SSI (RS422) en Gray o Excess; o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.
Tiene brida B10 Ø115 mm y eje de acero inoxidable Ø11 h7 para 18 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +70 °C con protección IP66 en el lado del eje (IP67 en versión sellada).
- Resolución de De 2 a 13 bitsata 8192 pasos por volta.
- Cinco rangos de potencia: 5 V e 15 V ±5 %, 8–24 V, 18–28 V e 10–30 V.
- Saída analóxica de 10 bits (1024 div./vuelta), en corriente o en 0–10 V en 360°.
- Opción de Paridade para a comprobación automática das etapas de saída.
Preguntas técnicas frecuentes
Que resolucións ofrece o A/3115 para cada código?
En Gray, Binario e BCD, 8, 16, 32, 64, 128, 256 ou 512 pasos por revolución; en Gray e Binario, tamén 1024, 2048, 4096 ou 8192; en Exceso, Binario e BCD, 10, 100, 500, 1000, 180, 360, 720 ou 900; e en Exceso e Binario, 1440, 1800, 2000, 2880, 3600 ou 4000. Outras resolucións dispoñibles se se solicita.
Que limitacións ten a saída analóxica?
Converte a posición de 10 bits (1024 div/revolución) nunha corrente ou tensión analóxica (0–10 V) para 360° de rotación. Dispoñible só con fonte de alimentación de 15 V ou 18–28 V e resolución de 1024.
Pódese usar a interface SSI con código binario ou BCD?
Non. A saída serie SSI só está dispoñible con código Gray ou Excess. Para binario ou BCD, úsase a interface paralela, onde a entrada Latch é estándar.

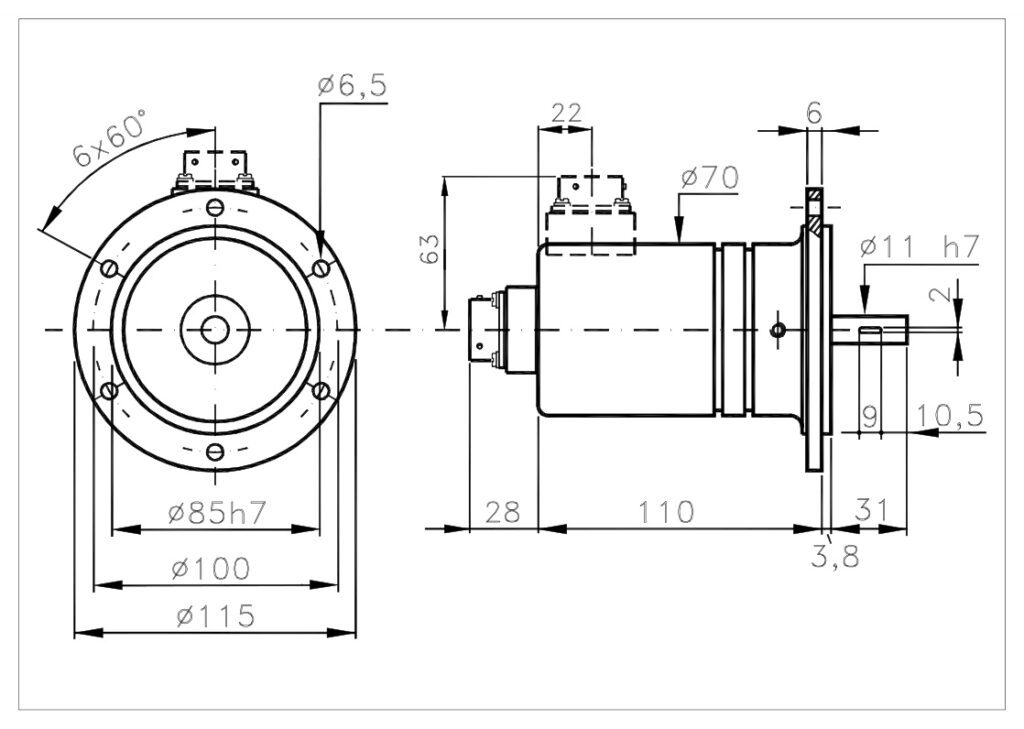

Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Brida | B10 Ø115 mm |
| Eixo | Ø11 h7 inox (opc. Ø8, Ø9,52, Ø12, Ø12,7 o bajo pedido) (personalizable bajo pedido) |
| carga radial/axial máxima. | 18 kg |
| Eléctrico | |
| Interface | Paralelo (estándar) · SSI (RS422) · corrente ou tensión analóxica |
| Protección do lado de saída | IP64 a IP66 segundo a conexión |
| Alimentación | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consumo máximo. | 200–400 mA segundo o número de bits (personalizable baixo petición) |
| Frecuencia máxima. | 50 kHz (personalizable baixo petición) |
| Dirección de rotación | Conmutable (arriba/abaixo) |
| Códigos de saída | Gris, Binario, Exceso, BCD, Personalizado |
| Resolución máxima. | 8192 pasos/xiro (13 bits) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP66 · Sellado IP67 |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 50 G (11 ms) 12 G (10–2000 Hz) |
| Temperatura de funcionamento/almacenamento | 0 … +70 °C / -30 … +85 °C (personalizable baixo petición) |
| Referencia | Configuración |
|---|---|
| A/3115-G-256-824-B-CV-RA3115G256824BCVR | Gray · 256 pasos/vuelta · 8–24 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/3115-G-256-1828-B-CV-RA3115G2561828BCVR | Gray · 256 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/3115-G-256-1030-B-CV-RA3115G2561030BCVR | Gray · 256 pasos/vuelta · 10–30 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/3115-G-256-1828-KP-CV-RA3115G2561828KPCVR | Gray · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Cable 1 m · IP65 · salida radial |
| A/3115-G-256-5-B-CV-RA3115G2565BCVR | Gray · 256 pasos/vuelta · 5 V ±5 % · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
