Codificador incremental robusto I/102

Prezo económico Solicitar un orzamento
Carcasa metálica Ø102 mm | Eixe Ø12 aceiro inoxidable h7 | 1 a 25000 imp/rev | NPN, PNP, push-pull, 1 Vpp | Fonte de alimentación 5–30 V | Eixe IP65 (selado IP66) | 100 kHz (300 kHz opcional)

O ELCIS 102 (I/102) é un robusto encoder incremental cun eixe de 102 mm de diámetro, un eixe h7 de 12 mm de diámetro e unha taxa de pulsos de 1 a 25 000 pulsos por revolución. Presenta unha carcasa metálica e un eixe de aceiro inoxidable axeitado para cargas radiais e axiais de ata 12 kg, cunha base e tapa de aluminio anodizado. Ofrece dúas opcións de montaxe.

O I/102 entrega de 1 a 25 000 pulsos por revolución, cunha frecuencia máxima de 100 kHz (300 kHz opcional) e electrónica NPN, PNP, push-pull, controladores 26LS31 e 88C30, TTL, discriminador e saída sinusoidal de 1 Vpp.

Base e tapa de aluminio anodizado e eixe de Ø12 h7 que soporta 12 kg de carga radial/axial. Funciona de 0 a +70 °C con protección IP65 no lado do eixe (IP66 selado, IP53 baixo par) e conéctase mediante cable, conector, conector de extremo de cable ou caixa de bornes.

  • Resolución de De 1 a 25 000 pulsos por volta e frecuencia ata 100 kHz (300 kHz opcional).
  • Nutrición De 5 a 30 V segundo a versión.
  • Electrónica de saída: NPN, PNP, push-pull, controladores 26LS31 e 88C30, TTL, discriminador e sinusoidal 1 Vpp.
  • Eixo de aceiro inoxidable Ø12 h7 con carga radial/axial máxima de 12 quilogramos e 6000 rpm continuo.

Preguntas técnicas frecuentes

Que versións de sinal ofrece o I/102?

Unidireccional (M), bidireccional (B), bidireccional + cero (BZ) e unidireccional + cero (MZ).

Que voltaxes de alimentación admite?

5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V e 15–30/15 V. Con controlador 88C30, máximo 15 V CC.

Que opcións de protección de eixes hai dispoñibles?

IP65 na versión estándar, IP66 con rodamentos selados (opción Z, 3000 rpm continuas) e IP53 con rodamentos de baixo par (opción B, 8000 rpm continuas).

Propiedades

CaracterísticaEspecificación
Mecánica
VivendaMetal Ø102 mm
Peso1000 g
EixoØ12 h7 aceiro inoxidable (personalizable baixo petición)
carga radial/axial máxima.12 kg
Eléctrico
Protección do lado de saídaSegundo a conexión: IP00 a IP67
Alimentación5–30 V segundo a versión (ver especificacións técnicas)
Consumo máximo.120 mA estándar · controlador de liña de 180 mA (personalizable baixo petición)
Impulsos por volta1 a 25000
Frecuencia máxima.100 kHz (300 kHz opcional)
Protección e medio ambiente
protección do lado do eixoEstándar IP65 • Selado IP66 (Z) • Par baixo IP53 (B)
RPM continuas máximas6000 estándar · 3000 selado · 8000 baixo par (intermitente: +30 %)
Resistencia ao impacto50 G × 11 ms
Resistencia ás vibracións12 G (10–2000 Hz)
Temperatura de funcionamento0 … +70 °C (personalizable baixo petición)
Temperatura de almacenamento-30 … +85 °C
ReferenciaConfiguración
I/LZMG102-9000-5-BN-CW-RILZMG10290005BNCWRBaixa temperatura · Rodamento selado · Electrónica impregnada · Tropicalización · 9000 pulsos/revolución · 5 V ±5 % · Bidireccional · Driver 26LS31 · Cable de 1 m · IP65 · Saída radial

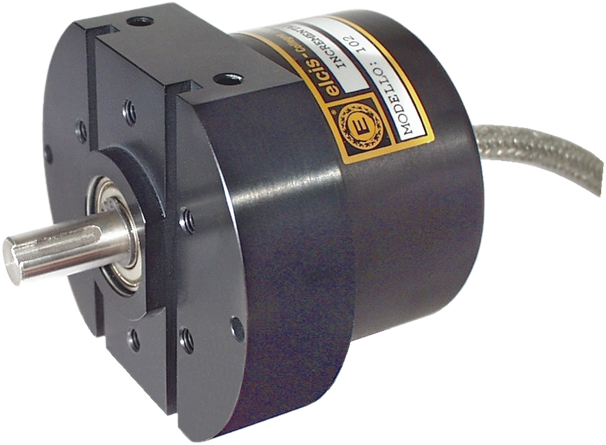

Codificador incremental robusto ELCIS I/102

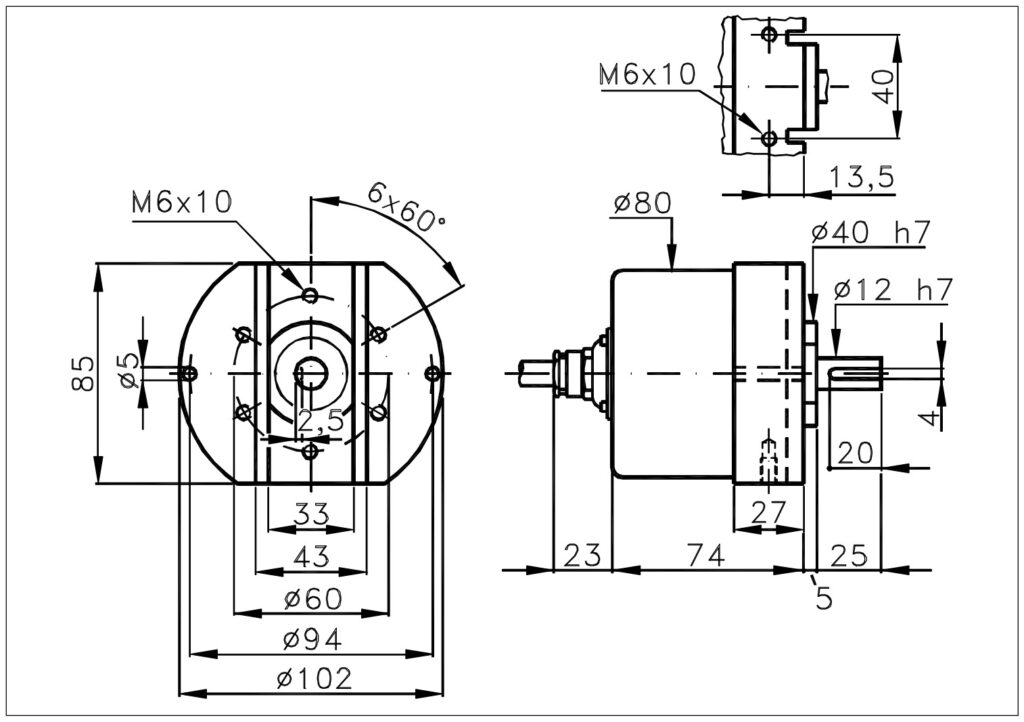

Debuxo dimensional do robusto codificador incremental ELCIS I/102
