Transductor potenciométrico con retorno elástico TEX
- Fabricante: Novotécnica
- Categoría: Desprazamento, Potenciómetro lineal, SENSORES, Sensores lineais potenciométricos, Transdutores lineais

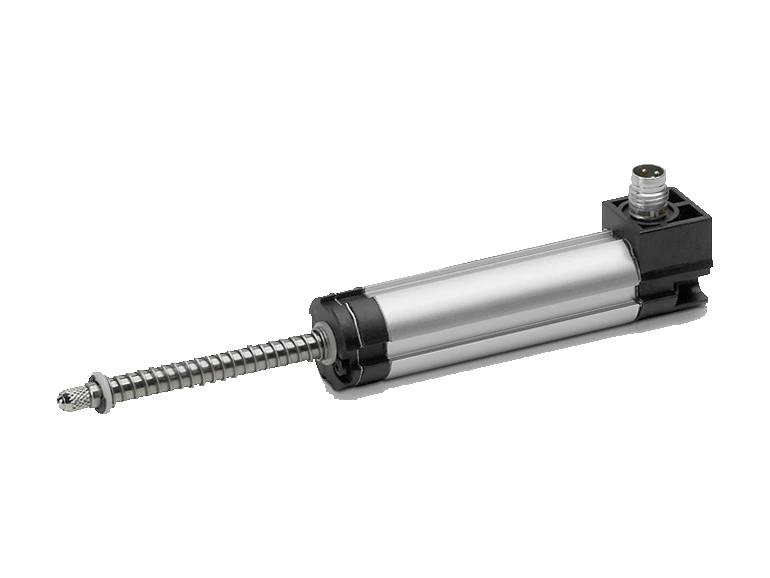

Transductor potenciométrico con retorno TEX de Novotechnik. Plástico conductor, con carcasa de aluminio anodizado.
Transductor de dimensiones reducidas, con bridas de fijación flexibles o montaje central. El diseño con retorno elástico permite medir directamente sin una unión fija con la pieza móvil. La conexión eléctrica es por conector M8 o por cable, que sale de la carcasa en dirección radial o axial. Los TEX sin retorno elástico y con montaje con rótulas tienen sus propias hojas.
Puntos clave
- Transductor con retorno elástico
- Linealidad de hasta ±0,05 %
- Resolución mejor que 0,01 mm
- Vida de hasta 50 millones de movimientos (según la aplicación)
- Dimensiones reducidas
Preguntas técnicas frecuentes
¿Qué se puede conectar al transductor potenciométrico con retorno TEX?
Se le pueden conectar conectores y cables M8 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik y medidor multifunción con display digital, para señales potenciométricas y normalizadas MAP-4000.
¿Cómo se pide el transductor potenciométrico con retorno TEX?
El código de pedido tiene 6 casillas: carrera (mm), clase de protección, versión del vástago, montaje, versión eléctrica y conexión. Por ejemplo, TEX-0150-421-002-202 es la versión con rango eléctrico definido de 150 mm, transductor con retorno elástico y punta de palpación, montaje con bridas de fijación, versión linealizada y cable de 2 m con salida radial. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el transductor potenciométrico con retorno TEX?
Temperatura de trabajo: -40 … +85 °C. Protección: IP54.
Propiedades
| Característica | Especificación |
|---|---|
| Descrición | |
| Vivenda | aluminio anodizado |
| Montaxe | Bridas de fijación (2 bridas con 4 tornillos cilíndricos M5x20, incluidas) o montaje central M10 con collar (hasta 150 mm de carrera); ver plano |
| Tallo | Acero inoxidable (1,4305), giratorio |
| Punta de palpación | Acero inoxidable, con rosca exterior M2,5 y bola de metal templado prensada |
| Rodamento | Cojinete de deslizamiento |
| elemento resistivo | plástico condutor |
| Cursor | Multidedo de metal precioso |
| Conexión eléctrica | Conector redondo M8x1 de 3 polos / cable PUR de 3 hilos, 3x 0,14 mm², apantallado, 2 m o 5 m |
| Datos eléctricos | |
| sinal de saída | Divisor de tensión |
| Tolerancia de la resistencia | ±20 % |
| Repetibilidade | 0,01 mm (sin cargas laterales) |
| Corriente de cursor recomendada | < 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión máx. admisible aplicada | 42 V |
| Coeficiente de temperatura efectivo de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | < 100 µA |
| Datos mecánicos | |
| Forza motriz horizontal | 5,6 ±0,8 N (a 20 °C) |
| Masa adicional del montaje central | 10 g |
| Condicións ambientais | |
| Temperatura de traballo | -40 … +85 °C |
| Humidade de traballo | 0 … 95 % H.R. (sin condensación) |
| Vibración | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque | 50 g, 6 ms |
| Vida | > 50 x 10⁶ movimientos típ. |
| Velocidad máx. de trabajo | 5 m/s |
| Protección DIN EN 60529 | IP54 |
| Opción | Significado |
|---|---|
| Ejemplo: TEX-0150-421-002-202 = rango eléctrico definido de 150 mm, transductor con retorno elástico y punta de palpación, montaje con bridas de fijación, versión linealizada y cable de 2 m con salida radial. | |
| 1 · Rango eléctrico definido (mm) | |
| 0010 … 0200 | Longitudes estándar: 10, 25, 50, 75, 100, 125, 150, 175 y 200 mm |
| 2 · Clase de protección | |
| 4 | Vástago de un lado (según el diagrama de la hoja) |
| 3 · Versión del vástago | |
| 2 | Transductor con retorno elástico y punta de palpación |
| 4 · Montaje mecánico | |
| 1 | Bridas de fijación |
| 8 | Montaje central M10 con collar, hasta 150 mm de carrera |
| 5 · Versión eléctrica | |
| 002 | Linealizada (estándar) |
| 6 · Conexión eléctrica | |
| 101 | Conector redondo M8x1 de 3 polos, salida radial |
| 202 | Cable estándar NT de 2 m, salida radial |
| 205 | Cable estándar NT de 5 m, salida radial |
| 302 | Cable estándar NT de 2 m, salida axial |
| 305 | Cable estándar NT de 5 m, salida axial |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
