Sensor de ángulo magnético sin contacto monovuelta RSB-3600 incremental
- Fabricante: Novotécnica
- Categoría: Desprazamento, Codificador, Codificador incremental, Codificador magnético incremental, Sensor de desprazamento angular, SENSORES

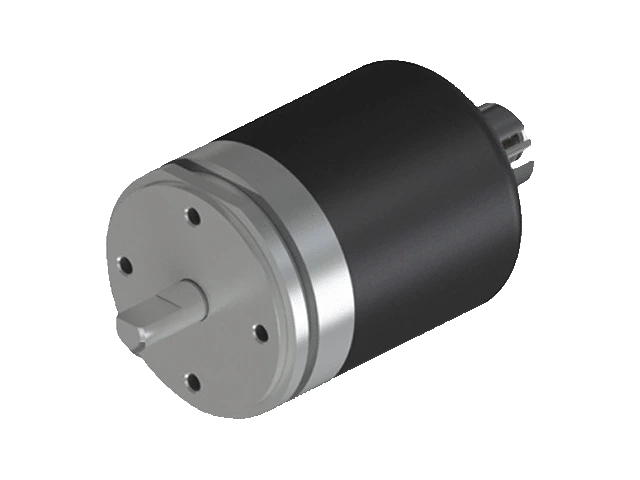

Sensor de ángulo RSB-3600 incremental de Novotechnik. Sensor Hall sin contacto, monovuelta.

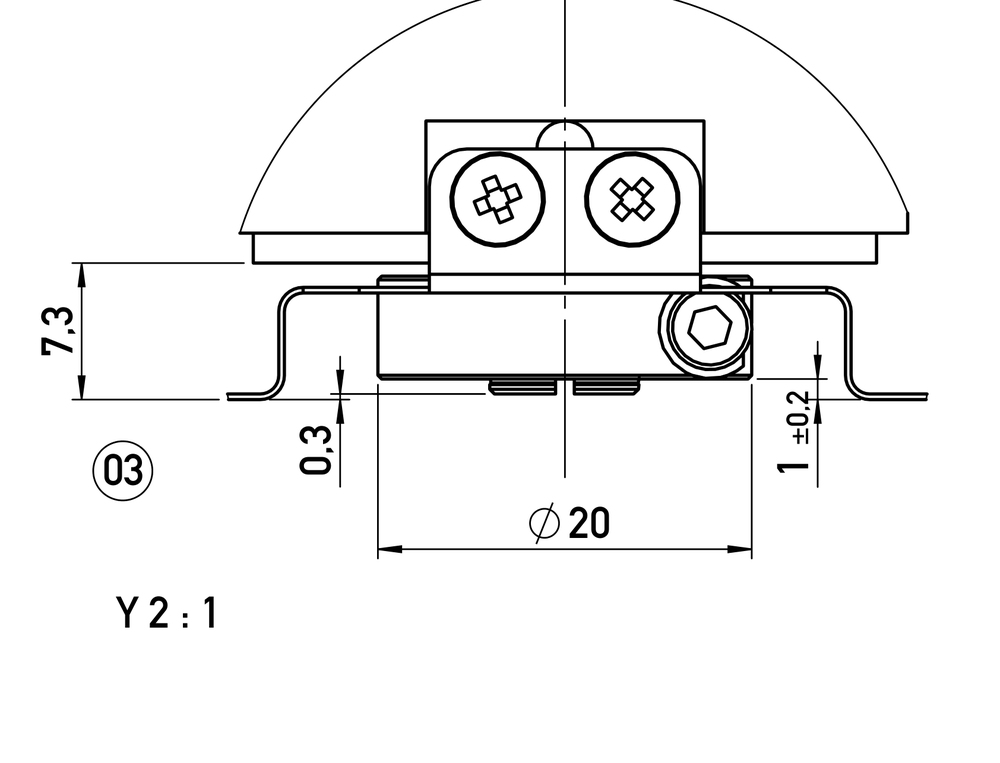

Sensor rotativo sin contacto con sistema de doble rodamiento y carcasa metálica de Ø 36 mm. Se basa en la tecnología Hall. La versión heavy duty con protección IP6K9K es adecuada para entornos extremos, incluidas cargas altas en los rodamientos. La versión de eje hueco con acoplamiento de estator integrado evita un acoplamiento de eje independiente. Hay versiones con conector M12 estándar o con cable de varias longitudes.
Puntos clave
- Sin contacto, tecnología Hall
- Monovuelta, 360° de recorrido mecánico continuo
- Protección IP67 e IP6K9K
- Para aplicaciones industriales y móviles
Preguntas técnicas frecuentes
¿Qué se puede conectar al sensor de ángulo RSB-3600 incremental?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el sensor de ángulo RSB-3600 incremental?
El código de pedido tiene 6 casillas: versión mecánica, interfaz, resolución, interfaz, parámetros y conexión. Por ejemplo, RSB-3601-212-515-FM8 es la versión con brida síncro con eje Ø 6 mm x 12,5 mm, interfaz digital, 1024 ppr (4096 cuentas), incremental A / B / Z en modo Low Speed (separación mín. de flancos 8 µs), 5 V RS-422 y conector M12x1 de 8 pines. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo RSB-3600 incremental?
Temperatura de trabajo: -30 … +85 °C (conector), -40 … +85 °C (cable); mayores, bajo pedido.
Propiedades
| Característica | Especificación |
|---|---|
| Datos de medida | |
| Saídas | A+ / A-, B+ / B-, Z+ / Z- |
| Nivel | RS-422, compatible con TTL |
| Impulsos por volta | 1024 ppr (otras resoluciones: 512, 256, 128) |
| Cuentas por vuelta (tras cuadratura) | 4096 |
| Linealidad absoluta | < ±1 % FS |
| Repetibilidade | < 0,1° |
| Información xeral | |
| Materiales de la brida | Aluminio AlSiMgBi anodizado |
| Cuberta | Acero cincado St 12 (n.º 1.0330) |
| Eixo | Acero inoxidable X10CrNiS18-9 (n.º 1.4305) |
| Acoplamiento (eje hueco) | Acero inoxidable X10CrNi 18-8 (n.º 1.4310) |
| Visita mecánica | 360°, continuo |
| Información xeral | |
| Vida útil do rodamento | 100 millóns de movementos |
| Peso (sin conexión) | aproximadamente 100 g |
| Vibración IEC 60068-2-6 | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque IEC 60068-2-27 | 50 g (6 ms) |
| Temperatura de traballo | -30 … +85 °C (conector), -40 … +85 °C (cable); mayores, bajo pedido |
| Humidade de traballo | 0 … 98 % H.R. (sin condensación) |
| Conexión eléctrica | Cable apantallado de 1, 3, 5 o 10 m, o conector M12x1 de 4 o de 8 pines |
| Datos eléctricos | |
| Rango de medición | 360° |
| Longitud del impulso Z | Distancia entre 2 flancos A / B |
| Histérese | < 0,7° |
| Error de temperatura | < ±0,375 % FS |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) |
| Consumo de corriente sin carga | típ. 20 mA |
| Protección contra polaridade inversa | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (frente a GND y a la tensión de alimentación) |
| Carga óhmica en las salidas | ≥ 120 Ω por canal A / B / Z |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Sección del cable | 0,25 mm² (AWG 24) |
| MTTF (EN ISO 13849-1, parts count, sin carga) | 246 años |
| Compatibilidade electromagnética | |
| ESD, EN 61000-4-2 | 4 kV, 8 kV |
| Campos electromagnéticos, EN 61000-4-3 | 10 V/m |
| Transitorios rápidos (burst), EN 61000-4-4 | 1 kV |
| Perturbaciones conducidas por campos de HF, EN 61000-4-6 | 10 V ef. |
| Campos magnéticos de red, EN 61000-4-8 | 30 A/m |
| Perturbaciones radiadas, EN 55016-2-3 | Clase B |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Versión mecánica | 3601 · 3624 · 3607 |
| Interface | 2 |
| Resolución | 12 |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Interfaz incremental | 5 |
| Parámetros de la interfaz | 15 |
| Conexión eléctrica | B81 · B83 · FM8 |
| Opción | Significado |
|---|---|
| Ejemplo: RSB-3601-212-515-FM8 = brida síncro con eje Ø 6 mm x 12,5 mm, interfaz digital, 1024 ppr (4096 cuentas), incremental A / B / Z en modo Low Speed (separación mín. de flancos 8 µs), 5 V RS-422 y conector M12x1 de 8 pines. | |
| 1 · Versión mecánica | |
| 3601 | Brida síncro, eje Ø 6 mm x 12,5 mm |
| 3624 | Brida síncro heavy duty, eje Ø 10 mm x 20 mm |
| 3607 | Brida redonda, eje hueco Ø 6 mm |
| 2 · Interfaz | |
| 2 | Interfaz digital |
| 3 · Resolución | |
| 12 | 1024 ppr, 4096 cuentas |
| 11 | 512 ppr, 2048 cuentas |
| 10 | 256 ppr, 1024 cuentas |
| 09 | 128 ppr, 512 cuentas |
| 4 · Interfaz incremental | |
| 5 | Incremental A / B / Z |
| 5 · Parámetros de la interfaz | |
| 15 | Low Speed (separación mín. de flancos 8 µs): 5 V, salida RS-422 compatible con TTL |
| 10 | High Speed (separación mín. de flancos 0,5 µs): 5 V, salida RS-422 compatible con TTL |
| 6 · Conexión eléctrica | |
| B81 · B83 · B85 · B80 | Cable de 8 polos apantallado: 1 m · 3 m · 5 m · 10 m |
| FM8 | Conector M12x1 de 8 pines |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
