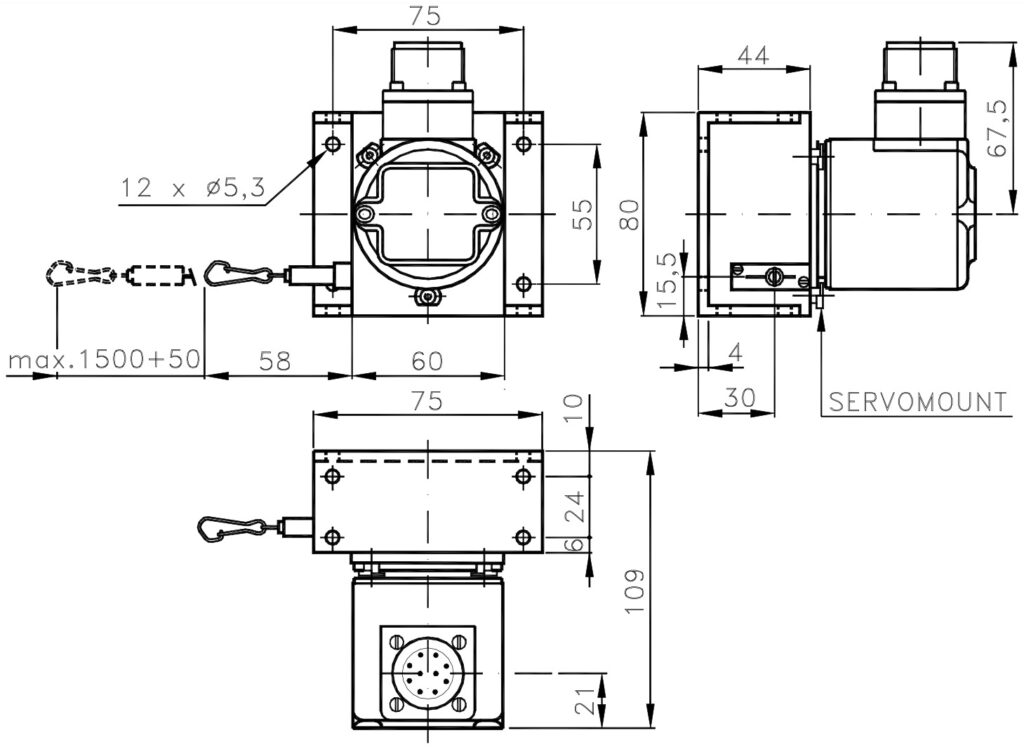

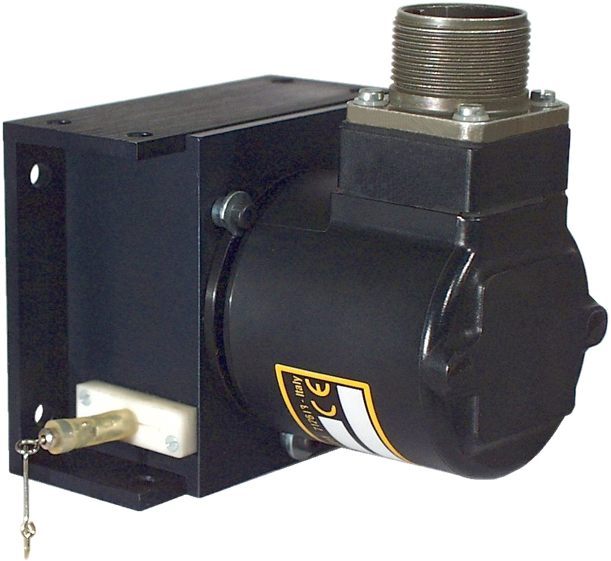

Transductor Lineal por Cable EF150
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, SENSORES, Transdutor de cable lineal, Transdutores lineais
El EF150 de ELCIS es un transductor de cable para la medición de desplazamientos lineales. Es posible buscar el cero. La carrera útil tiene una longitud máx. de 1500 mm, con resolución de 0,1 o 1 mm.
Cable de acero inoxidable de Ø 0,5 mm con fuerzas de extracción y retracción de 6,4 N y 3,1 N. Ofrece electrónicas incrementales (NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp) o analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), frecuencia máx. de 100 kHz, linealidad de ±0,04 % f.s., velocidad máx. de lectura de 10 m/s y aceleración máx. de 5 G.
Encoder IP64 y mecánica IP43, trabaja de 0 a 70 °C (almacenamiento de -30 a 85 °C) y pesa 710 g. Se alimenta de 5 a 30 V según código y se conecta por cable de 1 m, conectores, conectores en extremo de cable o caja de bornes Phoenix, con protección entre IP00 e IP67 según la conexión. Disponible en guemisa.es.
- Carrera útil máx. de 1500 mm.
- Cable de acero inoxidable de Ø 0,5 mm; vida de los rodamientos 1,5 × 10⁹ revolucións.
- Saír incremental (NPN, PNP, push-pull, driver, TTL, sinusoidal 1 Vpp) o analóxico (1 kΩ, 4÷20 mA, 0÷10 V).
- Resolución de 0,1 milímetros calquera dos dous 1 mm con linealidade de ±0,04 % f.s.
- Velocidad máx. de lectura 10 m/s y aceleración máx. de 5 G.
Preguntas técnicas frecuentes
¿Qué carreras de medida y resoluciones admite el EF150?
Admite una carrera útil máx. de 1500 mm, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000). Es posible buscar el cero.
¿Qué electrónicas y alimentaciones ofrece el EF150?
Electrónicas NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp y analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), con alimentación de 5 a 30 V según código. Con driver 88C30, máx. 15 Vdc.
¿Qué conexiones y grados de protección tiene el EF150?
Encoder IP64 y mecánica IP43; la salida depende de la conexión. Conexión por cable CV de 1 m (IP65), conectores CM, SM, CL, SL, CD, CH, CH5, CI, CE, C4 y CH6 (IP63 a IP67), conectores en extremo de cable (IP65 en la salida del encoder) o caja de bornes MS (IP00). Cable, conectores y conectores en extremo de cable admiten salida axial o radial (R); la caja de bornes MS solo salida axial.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Longitud estándar máx. | 1500 milímetros (personalizable baixo petición) |
| Vida útil do rodamento | 1,5 × 10⁹ revolucións |
| Peso | 710 g |
| Eléctrico | |
| Resolución | 0,1 milímetros, 1 mm (personalizable bajo pedido) |
| Aceleración / Velocidad / Frecuencia máx. | 5 G · 10 m/s · 100 kHz |
| Error de linealidad máx. | ±0,04 % f.s. (personalizable bajo pedido) |
| Electrónica | NPN, PNP, push-pull, driver 26LS31/88C30, TTL 7404, sinusoidal 1 Vpp, potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V |
| Alimentación | 5 V, 12 V, 24 V (±5 %) o rangos de 8 a 30 V, según código |
| Consumo máximo. | Estándar 120 mA · Line driver 180 mA (personalizable bajo pedido) |
| Saír | Axial o radial (R); caja de bornes MS solo axial |
| Fonte de luz | LED cunha vida útil ≥ 100000 h |
| Protección e medio ambiente | |
| Grao de protección | Encoder: IP64 · Mecánica: IP43 · Salida: según conexión (grado IP según normas CEI EN 60529, EN 60529, IEC 529) |
| Resistencia a impactos/vibracións | 50 G x 11 ms · 12 G (10 ÷ 2000 Hz) |
| Temperatura | Funcionamiento 0 ÷ 70 °C · almacenamiento -30 ÷ 85 °C (personalizable bajo pedido) |
| Outras características | |
| Cable y fuerzas de tracción | Ø 0,5 milímetros, acero inoxidable · Extracción 6,4 N · Retracción 3,1 N |
