Potenciómetro rotativo con salida en corriente IPE-6000
- Fabricante: Novotécnica
- Categoría: Desprazamento, Sensor de desprazamento angular, SENSORES

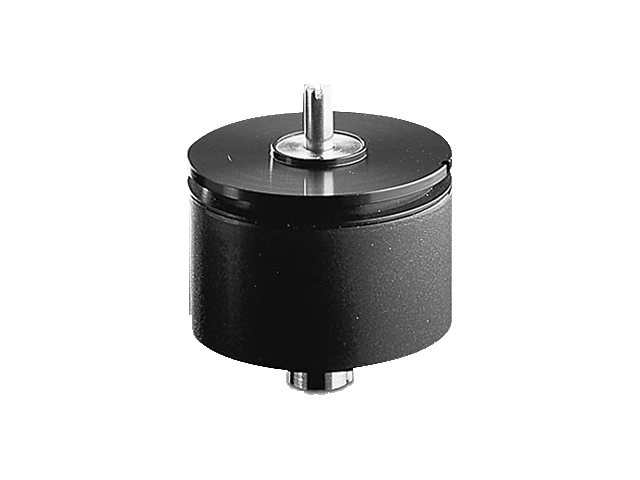

Potenciómetro rotativo IPE-6000 de Novotechnik. Potenciómetro industrial con electrónica integrada: salida en corriente normalizada seleccionable en el conector.
Versión con salida en corriente del potenciómetro IP6000. Su electrónica integrada controla la alimentación y convierte la información angular en corriente de salida. Las interfaces en corriente permiten transmitir la señal incluso con cables largos. La electrónica admite una amplia gama de tensiones de alimentación y puede funcionar con una fuente de CC sin estabilizar. Los rodamientos de precisión de acero inoxidable permiten cargas altas en el eje.
Preguntas técnicas frecuentes
¿Qué se puede conectar al potenciómetro rotativo IPE-6000?
Se le pueden conectar conectores y cables M16 de Novotechnik, acoplamientos y accesorios para sensores rotativos de Novotechnik y indicadores de proceso con display MAP.
¿Cómo se pide el potenciómetro rotativo IPE-6000?
Por ejemplo, IPE-6501-S0055 (Art. 400010040) es la versión con rango eléctrico 345°. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo IPE-6000?
Temperatura de trabajo: -25…+70 °C. Protección: IP 65 (DIN 400 50 / IEC 529).
Propiedades
| Característica | Especificación |
|---|---|
| Extensión | |
| Visita mecánica | 360°, continuo |
| Rango eléctrico | 90° o 345° |
| Linealidad absoluta a 345° | ±0,1 % |
| Linealidad absoluta a 90° | ±0,3 % |
| Repetibilidade | 0,007° |
| Selección del rango de salida | |
| Rango | Pines 4 y 5 en el conector |
| 0…20 mA | abiertos |
| 4…20 mA | unidos |
| Saír | |
| sinal de saída | Corriente de 0…20 mA o 4…20 mA, a elegir en el conector |
| Dirección do sinal | La corriente aumenta al girar el eje en sentido horario |
| Impedancia de carga | 0-500 Ω |
| Coeficiente de temperatura del punto cero | ≤ 10 ppm/K |
| Coeficiente de temperatura del rango | ≤ 15 ppm/K |
| Variación del rango de corriente con la tensión de alimentación | ≤ 10 ppm/V |
| Alimentación | |
| Tensión de subministración | 24 ±6 V DC |
| Consumo máx. de corriente | 35 mA |
| Protección contra polaridade inversa | Sí, mediante diodo interno |
| Resistencia de aislamiento (500 VDC, 1 bar, 2 s) | ≥ 10 MΩ |
| Rigidez dieléctrica (50 Hz, 2 s, 1 bar, 500 VAC) | ≤ 100 µA |
| Condicións ambientais | |
| Temperatura de traballo | -25…+70 °C |
| Vibración | 5…2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque | 50 g, 11 ms |
| Vida | 100 × 10⁶ movimientos |
| Protección | IP 65 (DIN 400 50 / IEC 529) |
| Datos mecánicos | |
| Vivenda | Aluminio anodizado, estanca IP65 |
| Eixo | aceiro inoxidable |
| Rodamentos | aceiro inoxidable |
| elemento resistivo | plástico condutor |
| Cursor | Multidedo de metal precioso |
| Fixación | Con 3 garras Z 3-31 |
| Carga admisible en el eje, axial y radial, estática o dinámica | 45 N |
| Par de arranque | < 1,5 Ncm |
| Velocidad máx. de trabajo | 2000 RPM |
| Peso | 200 gramos |
| Conexión eléctrica | Conector de 5 pines |
| Referencia | Configuración |
|---|---|
| IPE-6501-S0055IPE6501S0055 | Art. 400010040 · Datos de la hoja: Rango eléctrico 345° |
| IPE-6501-S0056IPE6501S0056 | Art. 400010041 · Datos de la hoja: Rango eléctrico 90° |
