MUP-110 e MUP-160: acondicionador de sinal de Novotechnik
- Fabricante: Novotécnica
- Categoría: Conversores de sinal, INSTRUMENTACIÓN, Resistencia e Potenciómetros

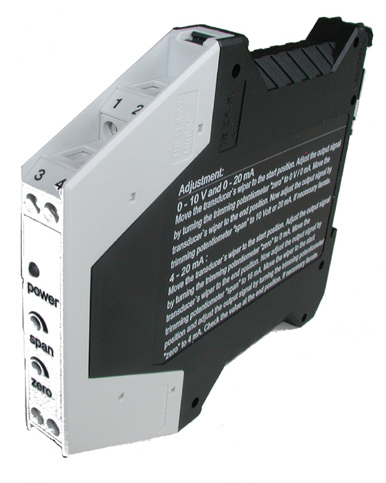

El Acondicionador de sinal de potenciómetro Novotechnik MUP-110/MUP-160 converte o sinal dos sensores de posición potenciométricos lineais e rotatorios nunha saída analóxica normalizada de 0…10 V, 0…20 mA ou 4…20 mA. Isto permítelle conectar un potenciómetro de medición a un PLC, unha tarxeta de adquisición de datos, un indicador ou un sistema de control industrial.
A familia está formada polos MUP-110, sen illamento galvánico, e o MUP-160, con illamento galvánico entre a fonte de alimentación e os outros terminais. Ambos os modelos alimentan o sensor, len a posición do cursor practicamente sen carga e transforman o seu movemento lineal ou angular nun sinal proporcional, estable e doado de procesar.
- Entrada: sensores de posición potenciométricos con resistencia ≥ 700 Ω.
- Saídas: 0…10 V, 0…20 mA ou 4…20 mA, dependendo da referencia.
- Alimentación: 24 V CC ±20 %.
- Axuste: Cero e rango axustables mediante trimmers frontais.
- Precisión: linealidade típica da escala completa do 0,01 %.
- Montaxe: Carcasa compacta para carril DIN de 35 mm.
Que é un acondicionador de sinal de potenciómetro?
Un acondicionador de sinal de potenciómetro é un módulo electrónico que alimenta un sensor potenciométrico, mide a tensión xerada pola posición do seu limpador e a converte nun sinal analóxico estandarizado. Esta conversión permite que o desprazamento ou ángulo medido sexa interpretado directamente por equipos industriais con entradas de tensión ou corrente.
Os MUP-110 e MUP-160 están especialmente deseñados para funcionar con sensores potenciométricos lineais, sensores potenciométricos rotatorios e transdutores de posición resistivos. Non son simples convertidores de resistencia universais: proporcionan unha referencia estable ao potenciómetro e realizan unha lectura proporcional da posición do seu cursor.
Conversión de potenciómetro a 4–20 mA, 0–20 mA ou 0–10 V
O sinal directo dun potenciómetro pode ser difícil de transmitir ou conectar a unha entrada analóxica industrial. O acondicionador de sinal de Novotechnik transforma este sinal nun dos formatos estandarizados que adoitan empregar os PLC, os indicadores e os sistemas de adquisición de datos:
- Saída 4…20 mA: axeitado para transmitir a medición da posición mediante un sinal de corrente.
- Saída 0…20 mA: Adecuado para equipos de control que empregan este rango analóxico.
- Saída 0…10 V: Apto para PLC e indicadores con entrada de tensión analóxica.
Cada saída corresponde a unha referencia diferente. O sinal non se selecciona mediante interruptores nin software, polo que se debe escoller a versión axeitada ao realizar o pedido.
Diferenzas entre MUP-110 e MUP-160
| Modelo | illamento galvánico | Saídas dispoñibles |
|---|---|---|
| MUP-110 | Sen illamento galvánico | 0…10 V, 0…20 mA ou 4…20 mA |
| MUP-160 | Entre a fonte de alimentación e os outros terminais | 0…10 V, 0…20 mA ou 4…20 mA |
El MUP-110 Úsase cando a instalación non require illamento galvánico entre a fonte de alimentación e o circuíto de medición. MUP-160 Incorpora un transformador CC/CC que proporciona illamento entre os terminais de alimentación e o resto das conexións.
É importante ter en conta que o illamento do MUP-160 separa a fonte de alimentación do circuíto de sinal. Non proporciona un illamento independente entre a entrada do potenciómetro e a saída analóxica.
Referencias dispoñibles para MUP-110 e MUP-160
- MUP-110-0: Saída de 0…20 mA, sen illar, ref. 400054010.
- MUP-110-1: Saída de 0…10 V, sen illar, ref. 400054011.
- MUP-110-4: Saída de 4…20 mA, sen illar, ref. 400054014.
- MUP-160-0: Saída de 0…20 mA, con illamento, ref. 400054060.
- MUP-160-1: Saída de 0…10 V, con illamento, ref. 400054061.
- MUP-160-4: Saída de 4…20 mA, con illamento, N/P 400054064.
Alimentación e lectura do sensor potenciométrico
O acondicionador proporciona ao potenciómetro unha tensión de referencia interna de 10 V CC, moi estable e protexido contra curtocircuítos. A tensión presente no cursor mídese mediante unha entrada de alta impedancia superior a 10 MΩ, reducindo a carga aplicada ao sensor a practicamente cero.
Este sistema aproveita a precisión e a estabilidade dos potenciómetros de plástico condutivo empregados na medición de posición. O sinal resultante pódese enviar ao equipo de control como unha saída proporcional ao desprazamento lineal ou ao ángulo do sensor.
Axuste do punto cero e do rango de medición
O MUP-110/160 incorpora dous recortadores frontais para o axuste independente do punto cero e o rango ou ganancia. O cero pódese desprazar entre −30 % e +20 %, mentres que a ganancia pódese axustar entre 0,65 e 2 veces.
Grazas a este axuste, é posible escalar unha parte do rango do potenciómetro para obter o sinal de saída completo. Por exemplo, o comezo do movemento pódese asociar con 0 V, 0 mA ou 4 mA e o final con 10 V ou 20 mA, sempre dentro dos límites de regulación do dispositivo.
A calibración realízase manualmente usando os axustes de cero e de rango. Os modelos MUP-110 e MUP-160 Non dispoñen de función de aprendizaxe, botóns de programación nin configuración mediante interruptores DIP..
Precisión e estabilidade da medición
Os acondicionadores ofrecen unha linealidade típica de 0,01 % FS e unha linealidade máxima de 0,05 % a escala completa. O seu coeficiente de temperatura típico de 20 ppm/K axuda a manter a estabilidade do sinal en variacións da temperatura ambiente.
As versións de saída de corrente admiten unha carga máxima de 500 Ω. Nas versións de saída de tensión, a corrente de saída máxima é de 2 mA. O dispositivo incorpora protección contra polaridade inversa e funciona cunha fonte de alimentación de 24 V CC ±20 %.
Aplicacións do acondicionador MUP-110/160
- Conversión dun potenciómetro a 4…20 mA.
- Conversión dun potenciómetro a 0…10 V.
- Medición de posición con sensores lineares potenciométricos.
- Medición angular con sensores potenciométricos rotatorios.
- Conexión de sensores de posición a entradas analóxicas de PLC.
- Integración en sistemas SCADA e adquisición de datos.
- Control de desprazamentos, percorridos e posicións mecánicas.
- Bancos de probas e equipos de proba.
- Maquinaria industrial e liñas automatizadas.
- Modernización de instalacións existentes con sensores potenciométricos.
Montaxe en carril DIN

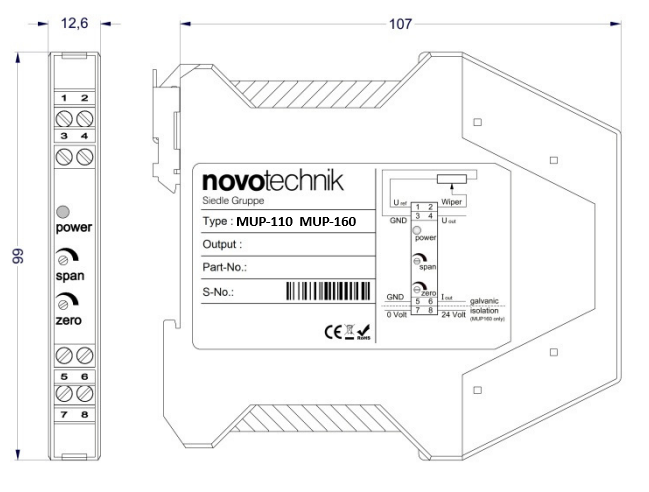

Os compoñentes electrónicos están integrados nunha carcasa de poliamida con dimensións de 107 × 99 × 12,6 mm. A súa anchura de só 12,6 mm permite a instalación de varios aparellos de aire acondicionado ocupando pouco espazo dentro do cadro eléctrico.
A unidade está montada nun carril DIN de 35 mm segundo a norma DIN EN 60715. Os terminais enchufables aceptan condutores de ata 2,5 mm². O dispositivo funciona entre +5 e +70 °C e ten protección IP50 na carcasa e protección IP00 nos terminais.
Como elixir o modelo axeitado
A selección debe facerse en dous pasos. Primeiro, determínase se a entrada analóxica do PLC ou o equipo receptor require un sinal de 0…10 V, 0…20 mA ou 4…20 mA. A continuación, decídese se a fonte de alimentación debe estar illada galvanicamente do circuíto de sinal.
- Selecciona un MUP-110 se non precisa illamento galvánico.
- Selecciona un MUP-160 se precisa illar a fonte de alimentación do resto do circuíto.
- Selecciona o sufixo -0 para obter unha saída de 0…20 mA.
- Selecciona o sufixo -1 para obter unha saída de 0…10 V.
- Selecciona o sufixo -4 para obter unha saída de 4…20 mA.
GUEMISA pode axudarche a escoller a referencia axeitada dependendo do sensor potenciométrico, da ruta utilizada, da entrada analóxica do PLC e das condicións eléctricas da instalación.
Preguntas frecuentes sobre o MUP-110/160
Cal é a diferenza entre o MUP-110 e o MUP-160?
O MUP-110 non incorpora illamento galvánico. O MUP-160 illa os terminais de alimentación das outras conexións mediante un transformador CC/CC.
Podo converter o sinal dun potenciómetro a 4–20 mA?
Si. Para obter unha saída de 4…20 mA, débense usar as referencias MUP-110-4, sen illamento, ou MUP-160-4, con illamento galvánico.
Que modelo proporciona unha saída de 0–10 V?
Os modelos MUP-110-1 e MUP-160-1 proporcionan unha saída de 0…10 V. A diferenza entre eles reside na adición de illamento galvánico no MUP-160-1.
Pódese cambiar a produción despois de mercar o equipo?
Non. O tipo de saída está determinado pola referencia solicitada e non se pode modificar mediante software, interruptores DIP nin botóns pulsadores.
É posible axustar só unha parte do percorrido?
Si. Os axustes de cero e ganancia permiten escalar o percorrido do sensor dentro dos límites de regulación especificados.
Funciona para calquera resistencia variable?
Está deseñado especificamente para sensores de posición potenciométricos conectados como divisor de tensión e cunha resistencia igual ou superior a 700 Ω. Para outros sensores resistivos, débese comprobar previamente a compatibilidade.
Propiedades
| Propiedade | Valor |
|---|---|
| Fabricante | Novotécnica |
| Serie | MUP-110 / MUP-160 |
| Tipo de equipamento | Acondicionador de sinal analóxico para potenciómetros |
| Aplicación | Sensores potenciométricos para posición lineal ou angular |
| Entrada potenciométrica | Entrada de alta impedancia, practicamente sen lectura de carga |
| Resistencia de entrada | > 10 MΩ |
| Resistencia do potenciómetro | ≥ 700 Ω |
| Fonte de alimentación para o potenciómetro | Referencia interna de 10 V CC, estable e protexida contra curtocircuítos |
| Alimentando o equipo | 24 V CC ±20 % |
| Protección contra a polaridade | Integrado |
| Consumo | Máximo 70 mA, sen carga |
| Illamento MUP-110 | Sen illamento galvánico |
| Illamento MUP-160 | Entre os terminais de alimentación e os outros terminais, mediante un transformador CC/CC |
| Saídas dispoñibles | 0…10 V, 0…20 mA ou 4…20 mA, dependendo da referencia |
| MUP-110-0 | Saída 0…20 mA · N/P 400054010 |
| MUP-110-1 | Saída 0…10 V · N/P 400054011 |
| MUP-110-4 | Saída 4…20 mA · N/P 400054014 |
| MUP-160-0 | Saída 0…20 mA · N/P 400054060 |
| MUP-160-1 | Saída 0…10 V · N/P 400054061 |
| MUP-160-4 | Saída 4…20 mA · N/P 400054064 |
| Nomenclatura | Serie MUP · Tipo 110/160 · Código de saída 0/1/4 |
| Axuste do equipo | Axuste independente de cero e rango mediante trimmers |
| Rango de axuste cero | −30…+20 % |
| Rango de axuste de ganancia | De 0,65 a 2 veces |
| Linealidade | Típico 0,01 % FS; máximo 0,05 % FS |
| Coeficiente de temperatura | Típico 20 ppm/K |
| Carga de saída actual | ≤ 500 Ω |
| corrente de saída de tensión máxima | 2 mA |
| Montaxe | Carril DIN de 35 mm, conforme á norma DIN EN 60715 |
| Dimensións | 107 × 99 × 12,6 mm |
| Peso | Aproximadamente 110 g |
| Vivenda | Poliamida para montaxe en carril DIN |
| Conexión eléctrica | Terminais enchufables para condutores de ata 2,5 mm² |
| Grao de protección | IP50 na carcasa; IP00 nos terminais |
| Temperatura de funcionamento | +5…+70 °C |
| Compatibilidade electromagnética | EN 61326-1 e EN 61326-2-3 |

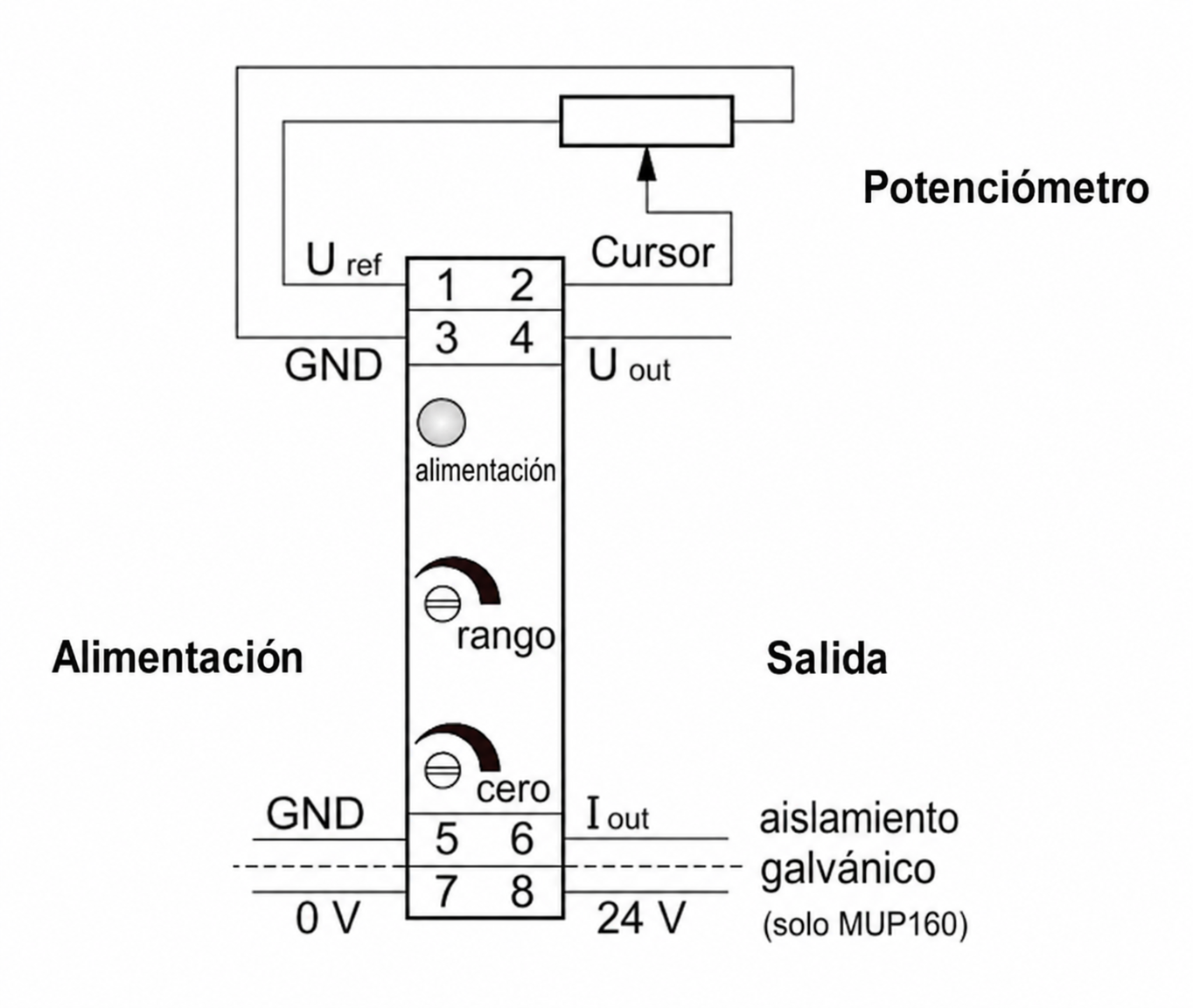

Conexión
| Conexión | Nº de terminal |
|---|---|
| Potenciómetro – extremo de pista, Uref | 1 |
| Potenciómetro: cursor ou sinal | 2 |
| Potenciómetro – extremo de pista, GND | 3 |
| Saída de tensión, Uout | 4 |
| Saída común, saída GND | 5 |
| Saída de corrente, Iout | 6 |
| Fonte de alimentación de 0 V | 7 |
| Fonte de alimentación de +24 V CC | 8 |
Nota: No MUP-160, os terminais de alimentación 7 e 8 están illados galvanicamente dos outros terminais. O MUP-110 non ten este illamento.
Para invertir a dirección do sinal con respecto ao movemento do potenciómetro, débense invertir as conexións dos terminais 1 e 3.
