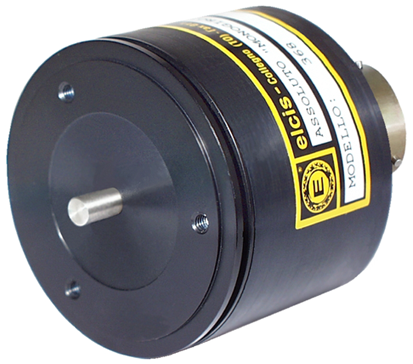

Encoder absoluto dunha soa volta A/368
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto dunha soa volta, SENSORES
El ELCIS 368 (A/368) es un encoder absoluto monovuelta óptico de 2 a 11 bits para usos generales.
Como encoder absoluto monovuelta óptico, con fuente LED y fototransistores, el A/368 ofrece hasta 2048 pasos por vuelta (11 bit) en código Gray, Binario, Excess, BCD o personalizado. La salida es paralela, con opciones de LED de cero, Latch y Paridad, serie SSI (RS422) en Gray o Excess, o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.
Con base y tapa de aluminio anodizado y eje de acero inoxidable Ø6 h7, admite 2 kg de carga radial/axial, resiste impactos de 50 G (11 ms) y vibraciones de 12 G (10–2000 Hz), y trabaja entre 0 y +70 °C. Peso: 320 g.
- Resolución de De 2 a 11 bitsata 2048 pasos por volta.
- Saída analóxica de 10 bits, na actualidade ou en 0–10 V en 360°.
- Opción de Paridade para a comprobación automática das etapas de saída.
- Fuente de luz LED con vida ≥ 100.000 h.
Preguntas técnicas frecuentes
Que resolucións ofrece o A/368 para cada código?
En Gray, Binario e BCD, 8, 16, 32, 64, 128, 256 ou 512 pasos por revolución; en Gray e Binario, tamén 1024 ou 2048; en Exceso, Binario e BCD, 10, 100, 500, 1000, 180, 360, 720 ou 900; e en Exceso e Binario, 1440, 1800 ou 2000. Outras resolucións dispoñibles se se solicita.
Que limitacións ten a saída analóxica?
Converte a posición de 10 bits (1024 div/revolución) nunha corrente ou tensión analóxica (0–10 V) para 360° de rotación. Dispoñible só con fonte de alimentación de 15 V ou 18–28 V e resolución de 1024.
Pódese usar a interface SSI con código binario ou BCD?
Non. A saída serie SSI só está dispoñible con código Gray ou Excess. Para binario ou BCD, úsase a interface paralela, onde a entrada Latch é estándar.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |

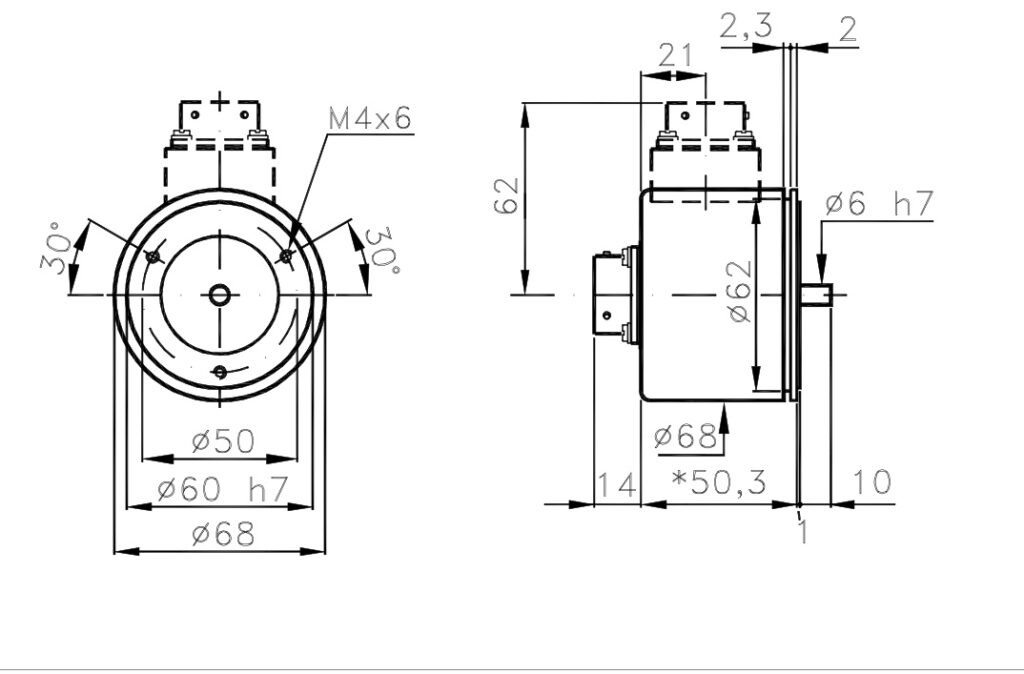

| Vivenda | Ø68 milímetros |
| Base e tapa | aluminio anodizado (personalizable baixo petición) |
| Eixo | Ø6 h7 acero inoxidable (opc. Ø5, Ø8, Ø9,52, Ø10, Ø12 o bajo pedido) (personalizable bajo pedido) |
| carga radial/axial máxima. | 2 kg |
| Par de arranque | 18 gcm estándar · 30 gcm selado · 8 gcm baixo par de torsión |
| Eléctrico | |
| Interface | Paralelo (estándar) · SSI (RS422) · corrente ou tensión analóxica |
| Protección do lado de saída | IP64 a IP66 segundo a conexión |
| Alimentación | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consumo máximo. | 200–400 mA segundo o número de bits (personalizable baixo petición) |
| Frecuencia máxima. | 50 kHz (personalizable baixo petición) |
| Códigos de saída | Gris, Binario, Exceso, BCD, Personalizado |
| Resolución máxima. | 2048 pasos/xiro (11 bits) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP64 • Selado IP66 • Baixo par IP53 |
| RPM continuas máximas | 6000 estándar · 3000 selado · 8000 baixo par (intermitente: +30 %) |
| Temperatura de funcionamento/almacenamento | 0 … +70 °C / -30 … +85 °C (personalizable baixo petición) |
| Referencia | Configuración |
|---|---|
| A/368-G-1024-824-KP-CM5-R+VM5FA368G1024824KPCM5R+VM5F | Gray · 1024 pasos/vuelta · 8–24 V · NPN emisor abierto + PTC · 26 pines PT02A16-26P · IP65 · salida radial |
| A/Z368-G-1024-1828-B-CM5-R+VM5FAZ368G10241828BCM5R+VM5F | rodamientos sellados · Gray · 1024 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · 26 pines PT02A16-26P · IP65 · salida radial |
