Codificador incremental para motores I/72A
Eje hueco Ø10, 12, 14, 15 o 20 mm | Carcasa Ø72 mm | 1 a 25000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP66 sellado Z) | Compensa ±3 mm axial, ±2°
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental para motores, SENSORES

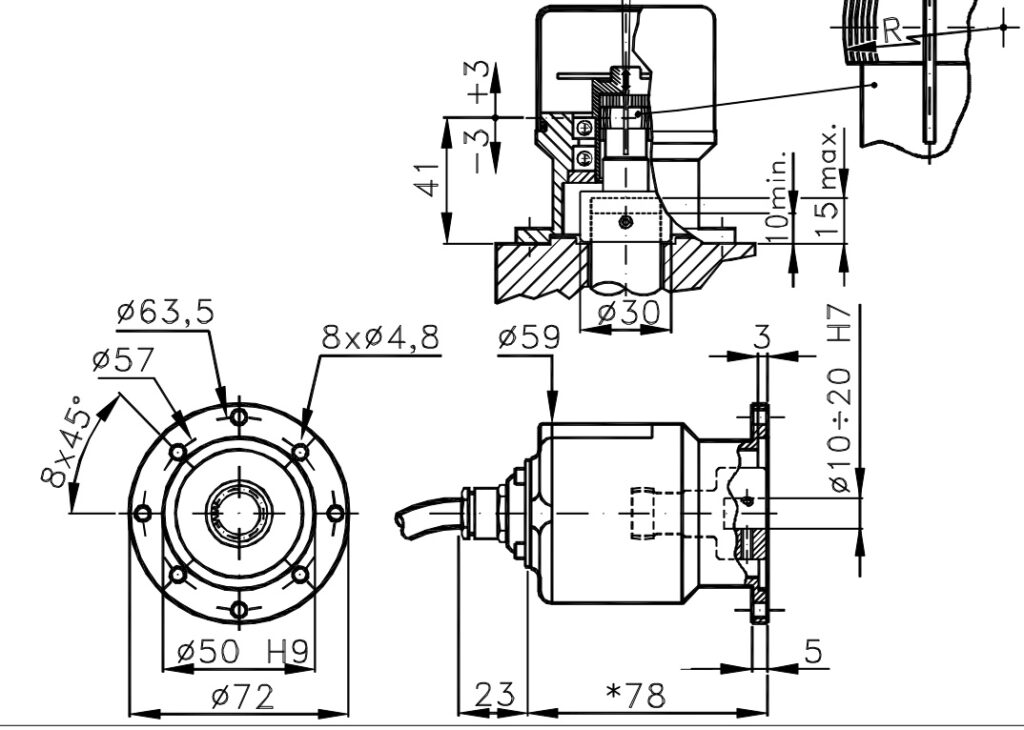

El ELCIS 72A (I/72A) es un encoder incremental de Ø72 mm, con eje hueco de Ø10, 12, 14, 15 o 20 mm y de 1 a 25000 impulsos por vuelta. Tiene las mismas características mecánicas que el modelo 72 (patentado).
Ten unha base de aluminio anodizado e unha cuberta Valox 420, pesa 470 g e admite eixes ocos de aceiro inoxidable de Ø10, Ø12, Ø14, Ø15 e Ø20 mm (Øn dispoñible baixo petición). A compensación máxima de acoplamento é axial ±3 mm, radial ±0,05 mm e angular ±2°.
Genera de 1 a 25000 impulsos por vuelta con una frecuencia máx. de 100 kHz (300 kHz opcional) y se ofrece con electrónicas NPN, PNP, push-pull, line driver, TTL, discriminador y sinusoidal 1 Vpp, con salida axial o radial por cable o conector, o caja de bornes (IP00). La fuente de luz es un LED con vida ≥ 100000 h.
- Eixo oco de aceiro inoxidableØ10, Ø12, Ø14, Ø15 e Ø20 mm; outros, baixo encargo.
- Compensación máxima de acoplamento: axial ±3 mm, radial ±0,05 mm e angular ±2°.
- Resoluciónde 1 a 25000 pulsos por revolución, a 100 kHz (300 kHz opcional).
- ConexiónsCable CV IP65, conectores de 4 a 12 contactos (IP63 a IP67) con saída axial ou radial e caixa de bornes IP00.
Preguntas técnicas frecuentes
Que diferencia o modelo I/72A do modelo 72?
Segundo ELCIS, o I/72A ten as mesmas características mecánicas que o modelo 72 (patentado), pero cun eixe oco de Ø10÷20 mm.
Canto movemento pode compensar o I/72A?
A compensación máxima do acoplamento é axial ±3 mm, radial ±0,05 mm e angular ±2°.
Que resolucións, frecuencias e protección IP admite o I/72A?
De 1 a 25.000 pulsos por revolución, cunha frecuencia máxima de 100 kHz (300 kHz opcional). No lado do eixo, IP64 na versión estándar e IP66 selado (opción Z); no lado da saída, depende da conexión.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 470 g |
| Eixo | Eje hueco Ø 10÷20 mm en acero inoxidable (personalizable bajo pedido) |
| carga axial/radial máxima. | 8 kg |
| Vida útil do rodamento | 1,5 × 10⁹ revolucións |
| Eléctrico | |
| Protección do lado de saída | Según conexión: cable IP65, conectores IP63 a IP67, caja de bornes IP00 (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| Alimentación | 5÷30 Vcc (segundo o código) |
| Consumo máximo. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por volta | 1 a 25000 |
| Frecuencia máxima. | 100 kHz (300 kHz opcional) |
| Protección e medio ambiente | |
| protección do lado do eixo | IP64 estándar / IP66 sellado (opción Z) (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| RPM continuas máximas | 6000 rpm (estándar) / 3000 rpm (sellado, opción Z) (intermitentes: +30 %) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10 ÷ 2000 Hz) |
| Temperatura de traballo | 0 ÷ +70 °C (personalizable baixo petición) |
| Temperatura de almacenamento | -30 ÷ +85 °C |
| Referencia | Configuración |
|---|---|
| I/72A-1000-5-BZ-N-CVI72A10005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable IP65 (1 m) · salida axial |
| I/72A-1024-5-BZ-N-CVI72A10245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable IP65 (1 m) · salida axial |
| I/72A-500-5-BZ-N-CVI72A5005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable IP65 (1 m) · salida axial |
| I/72A-100-5-BZ-N-CVI72A1005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable IP65 (1 m) · salida axial |
| I/72A-2500-5-BZ-N-CVI72A25005BZNCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable IP65 (1 m) · salida axial |
| I/72A-2000-5-BZ-N-CVI72A20005BZNCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable IP65 (1 m) · salida axial |
| I/72A-1000-824-BZ-B-CVI72A1000824BZBCV | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-1024-824-BZ-B-CVI72A1024824BZBCV | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-500-824-BZ-B-CVI72A500824BZBCV | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-100-824-BZ-B-CVI72A100824BZBCV | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-2500-824-BZ-B-CVI72A2500824BZBCV | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-2000-824-BZ-B-CVI72A2000824BZBCV | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-1000-1828-BZ-B-CVI72A10001828BZBCV | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-1024-1828-BZ-B-CVI72A10241828BZBCV | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-500-1828-BZ-B-CVI72A5001828BZBCV | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-100-1828-BZ-B-CVI72A1001828BZBCV | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-2500-1828-BZ-B-CVI72A25001828BZBCV | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-2000-1828-BZ-B-CVI72A20001828BZBCV | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-1000-1030-BZ-B-CVI72A10001030BZBCV | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-1024-1030-BZ-B-CVI72A10241030BZBCV | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-500-1030-BZ-B-CVI72A5001030BZBCV | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-100-1030-BZ-B-CVI72A1001030BZBCV | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-2500-1030-BZ-B-CVI72A25001030BZBCV | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-2000-1030-BZ-B-CVI72A20001030BZBCV | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-1000-5-BZ-B-CVI72A10005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-1024-5-BZ-B-CVI72A10245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-500-5-BZ-B-CVI72A5005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-100-5-BZ-B-CVI72A1005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-2500-5-BZ-B-CVI72A25005BZBCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| I/72A-2000-5-BZ-B-CVI72A20005BZBCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable IP65 (1 m) · salida axial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
