Codificador de bus de campo absoluto A/9115P
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Bus de campo de codificador absoluto, SENSORES

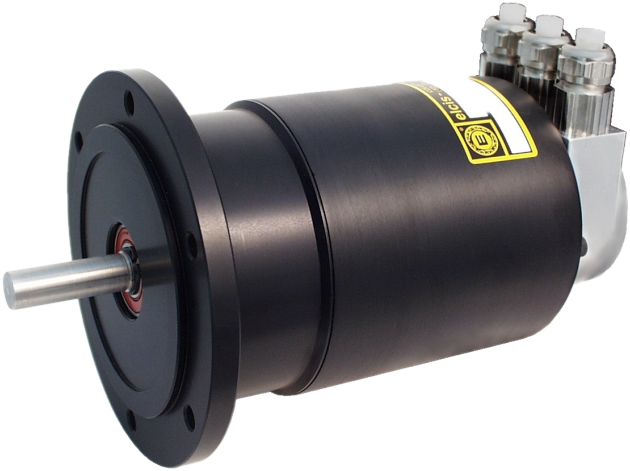

Encoder absoluto extremadamente robusto con brida B10, axeitado para entornos industriais agresivos, con interface PROFIBUS-DP e alta resolución.
O A/9115P é un encoder absoluto dunha ou varias voltas cunha interface PROFIBUS-DP de clase 2 e un controlador de liña RS485, cunha velocidade de transmisión de ata 12 Mbaudios. Permite a selección de 4096, 8192, 16384, 32768 ou 65536 pasos por revolución e 1, 4096 ou 16384 revolucións, cun máximo de 30 bits en código binario. O enderezo prográmase mediante selectores na caixa de terminais e dous LED indican o estado.
Construído cunha carcasa de aluminio e un eixe de aceiro inoxidable de Ø11 h7 (outros dispoñibles baixo pedido), soporta unha carga radial/axial de 180 N. Conta con protección IP65 no lado do eixe (IP66 na versión selada), resiste impactos de 30 G e vibracións de 10 G e funciona de -40 a +85 °C. Dispoñible en guemisa.es.
- Brida B10 e eixo de aceiro inoxidable Ø11 h7.
- Interface PROFIBUS-DP Clase 2 con controlador de liña RS485 ata 12 Mbaudios.
- Resolución de ata 16 bits por quenda e 30 bits en 16384 xiros.
- Dirección programable con selectores e 2 LED do estado.
Preguntas técnicas frecuentes
Que resolucións e tempos por volta permite configurar o A/9115P?
Permite escoller 4096, 8192, 16384, 32768 ou 65536 pasos por revolución e 1, 4096 ou 16384 revolucións, cunha resolución máxima de 30 bits a 16384 revolucións.
Que parámetros son programables na interface PROFIBUS-DP?
Dirección de rotación (complemento), resolución por revolución, resolución total, valor predefinido, saída de velocidade e interruptores de límite de software.
Que conexións hai dispoñibles?
Tapa de conexión IP65 (3PG) e tapa de conexión de 2 cables IP65 (2M20).
Propiedades
| Característica | Especificación |
|---|---|
| Vivenda | Aluminio (opcións personalizadas dispoñibles baixo petición) |
| Peso | 1800 g volta única · 1900 g volta múltiple |
| Eixo | Aceiro inoxidable Ø11 h7 (outros dispoñibles baixo petición) |
| carga radial/axial máxima. | 180 N |
| Protección do lado de saída | IP65 dependendo da conexión |
| protección do lado do eixo | Estándar IP65 · IP66 selado |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 30G (11ms) 10G (10–1000Hz) |
| Fonte de alimentación / consumo máx. | 10–30 V CC · 2,5 W |
| Frecuencia de ton LSB | 800 kHz |
| Temperatura de funcionamento/almacenamento | -40 … +85 °C / -40 … +85 °C |
| Código de saída | Binario |
| Precisión da división | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Resolución máxima. | 16 bits/volta · 30 bits en 16384 voltas |
| Interface | PROFIBUS-DP Clase 2 (DP) · RS485 · máx. 12 Mbaudios |
