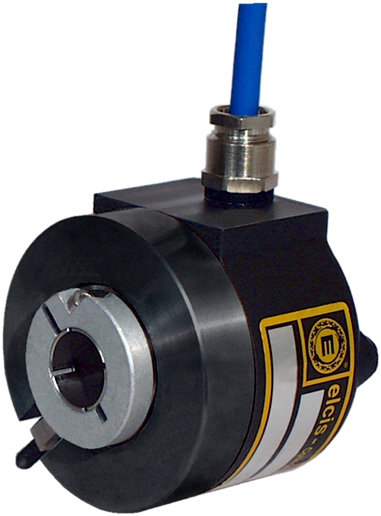

I/59CA motorrentzako kodetzaile inkrementala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Motorrentzako kodetzaile inkrementala, SENTOREAK
El ELCIS 59CA (I/59CA) es un encoder incremental de Ø59 mm, con eje hueco, acoplamiento tangencial interno y de 1 a 25000 impulsos por vuelta. Está preparado para su uso en motores. Es similar al modelo 59C, pero con fijación por collarín.
Oinarria aluminiozkoa da eta estalkia Valox 420-koa, 290 g-ko pisua duena. Ardatz hutsa altzairu herdoilgaitzezkoa da, 6, 8, 10, 12 eta 15 mm-ko diametroekin (beste batzuk eskaeraren arabera eskuragarri), eta gehienez 6 kg-ko karga erradial/axiala jasaten du. Akoplamenduaren gehienezko konpentsazioa axiala ±0,2 mm, erradiala ±0,05 mm eta angeluarra ±1° da.
Ofrece de 1 a 25000 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), versiones M, B, BZ y MZ y electrónicas NPN, PNP, push-pull, TTL, line driver (26LS31, 88C30), discriminador y sinusoidal 1 Vpp. La protección es IP65 en el lado del eje (IP66 sellado, IP53 bajo par); en el lado de salida depende de la conexión: cable CV IP65 o conectores CH, CH5 y CH6 IP67, con salida axial o radial.
- Lepokoaren bidezko finkapena Ø6 eta Ø15 mm arteko (H7) altzairu herdoilgaitzezko ardatz hutsean.
- Barneko akoplamendu tangentziala: gehienezko ardatz-konpentsazioa ±0,2 mm, erradial-konpentsazioa ±0,05 mm eta angelu-konpentsazioa ±1°.
- Hiru exekuzio birakari (ardatzaren aldean): IP65 estandarra eta 6000 bira/min, IP66 zigilatua eta 3000 bira/min, momentu txikia IP53 eta 8000 bira/min.
- ElektronikaNPN, PNP, push-pull, TTL, lineako kontrolatzailea, bereizlea eta 1 Vpp sinusoidala, 1etik 25000 imp/v-ra.
Maiz egiten diren galdera teknikoak
Zertan bereizten da I/59CA kodetzailea 59C modelotik?
ELCISen arabera, I/59CA 59C modeloaren antzekoa da, baina lepokoa finkatzeko sistemarekin.
Zein akoplamendu erabiltzen du I/59CA-k?
Barneko akoplamendu tangentziala, gehienez ±0,2 mm-ko ardatz-konpentsazioarekin, ±0,05 mm-ko erradial-konpentsazioarekin eta ±1°-ko angelu-konpentsazioarekin.
Zer babes maila du I/59CA-k?
Ardatzaren aldean, IP65 bertsio estandarrean, IP66 bertsio zigilatuan (Z aukera), eta IP53 momentu txikiko bertsioan (B aukera). Irteerako aldean, konexioaren araberakoa da: IP65 CV kablearekin eta IP67 CH, CH5 eta CH6 konektoreekin.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Aluminioa (oinarria) eta Valox 420 (tapa) |
| Pisua | 290 g |
| Ardatza | Ardatz hutsa Ø6÷15 mm (H7) en acero inoxidable (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 6 kg |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP65 kablea, IP67 konektorea |
| Elikadura | 5÷30 Vcc (energia kodearen arabera) |
| Gehienezko kontsumoa. | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 25000ra |
| Gehienezko maiztasuna. | 100 kHz-ko (300 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra / IP66 zigilatua / IP53 momentu baxua |
| gehienezko RPM jarraitua | 6000 bira minutuko (estandarra) / 3000 bira/min (zigilatua) / 8000 bira/min (momentu baxua) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/59CA15-100-1030-BZ-B-CV-R-01I59CA151001030BZBCVR01 | eje Ø 15 mm · 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable · IP65 · salida radial |
| I/59CA15-1000-1030-BZ-B-CV-R-01I59CA1510001030BZBCVR01 | eje Ø 15 mm · 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable · IP65 · salida radial |
| I/59CA15-10000-5-BZ-N-CV-R-01I59CA15100005BZNCVR01 | eje Ø 15 mm · 10000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · IP65 · salida radial |
| I/59CA8-256-1030-B-B-CV-R-01I59CA82561030BBCVR01 | eje Ø 8 mm · 256 impulsos/vuelta · 10 ÷ 30 V · bidireccional · Push-pull pro · Cable · IP65 · salida radial |
| I/A59CA15-6800-5-BZ-N-VD-RIA59CA1568005BZNVDR | alta temperatura · eje Ø 15 mm · 6800 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable con conector 9 c. · salida radial |
