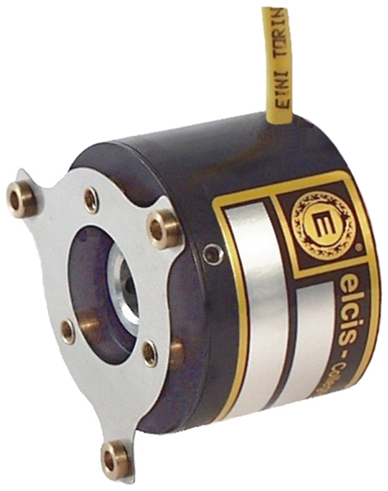

Codificador incremental para motores I/59P
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental para motores, SENSORES
En contornas industriais esixentes, a necesidade de medir a posición angular con precisión absoluta en motores rotativos require un sensor robusto que poida soportar vibracións e cargas mecánicas sen perder resolución.
Este codificador incremental para motores I/59P ofrece unha compensación mecánica axial máxima de ±3 mm e unha compensación radial de ±0,05 mm, o que permite unha aliñación eléctrica e mecánica precisa sen variantes de brida opcionais.
A robusta construción garante a fiabilidade en aplicacións críticas cunha compensación axial de ±3 mm e unha compensación radial de ±0,05 mm. O deseño permite que o corpo xire sobre o seu eixo para un aliñamento manual preciso sen necesidade de variantes de brida opcionais, optimizando a instalación en maquinaria pesada. Dispoñible en guemisa.es.
- Corpo de aluminio anodizado para unha disipación eficiente da calor.
- Cuberta VALOX 420 resistente á corrosión ambiental.
- Compensación axial mecánica de ±3 mm no conxunto.
- Saída push-pull compatible con circuítos TTL e CMOS estándar.
Preguntas técnicas frecuentes
En que se diferencia o I/59P do modelo I/72?
Aínda que comparten a mesma arquitectura, o I/59P inclúe unha cuberta e unha brida de montaxe patentadas que permiten que o corpo xire sobre o seu eixo durante o aliñamento manual. O modelo I/72 carece desta funcionalidade específica de rotación do corpo para o axuste eléctrico.
Que precaucións de aliñamento require o eixe I/59P?
O eixe oco de aceiro inoxidable permite acoplamentos de resorte, pero débese respectar a carga radial máxima de 6 kg. Asegúrese de que a compensación angular non supere os ±2° para manter a precisión de pulso por revolución en aplicacións de alta velocidade.
Que conectores e opcións de saída están dispoñibles para o I/59P?
Hai dispoñibles terminais, conectores ou cable directo con opcións de saída NPN, PNP ou Push-Pull. As versións inclúen fontes de alimentación de 5 V, 12 V ou 24 V e opcións especiais como un disco indestructible (Y) ou unha frecuencia máxima de 100 kHz para aplicacións de alta velocidade.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de sensor | Incremental |
| Aplicación principal | Motores e servos |
| Alimentación estándar | 5÷30 V CC (Opcional) |
| Eixo | Ø 6÷10 mm Oco |
| Material do corpo | ALUMINIO ANODIZADO |
| Material de cuberta | VALOX 420 |
| Peso | 520 gramos |
| Carga radial/axial | 6 kg |
| Protección IP Lado do eixe | IP65 / IP66 |
| RPM continuas máximas | 3000 rpm |
| Par de arranque | > 50 g·cm |
| Vida útil do rodamento | 1,5 x 10^9 revolucións |
| Resistencia ao impacto | 50 G x 11 ms |
| Temperatura de funcionamento | 0 ÷ 70 °C |
| Pulso/Revolución | 1 ÷ 2540 PPR |
