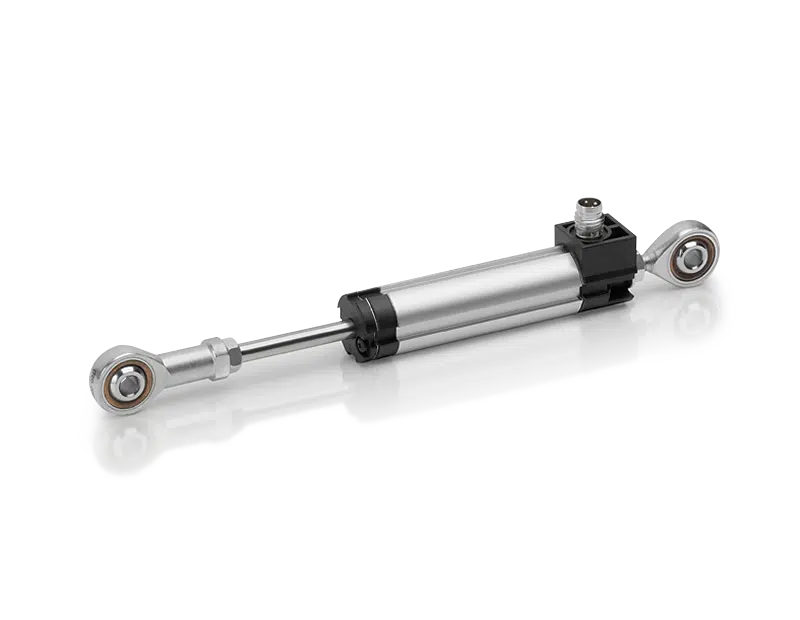

TEX con articulacións de rótula Novotechnik | Sensor de posición lineal
- Fabricante: Novotécnica
- Categoría: Desprazamento, SENSORES, Sensores lineais potenciométricos
El TEX con articulacións de rótula Novotécnica é un sensor de posición lineal potenciométrico Deseñado para medir o desprazamento, a posición ou a carreira absoluta e directa de mecanismos lineais. Está dispoñible con percorridos definidos a partir de de 10 a 300 mm e proporciona un sinal ratiométrico a través dunha pista resistiva de plástico condutor.
Fisicamente, esta implementación de TEX consiste nun carcasa de aluminio anodizado lonxitudinal, unha vástago axial de aceiro inoxidable e dúas xuntas de fixación articuladas, situados nos puntos onde o sensor se conecta á máquina ou ao mecanismo. As articulacións de rótula permiten un movemento angular de ata ±12,5°, facilitando a montaxe cando os dous puntos de fixación non permanecen perfectamente aliñados durante o movemento.
Esta páxina corresponde especificamente á versión TEX con montaxe de rótula. A diferenza do TEX estándar fixado por abrazaderas ou montaxe central, esta versión instálase entre dous puntos articulados. Non incorpora resorte de retorno: o movemento do mecanismo transmítese directamente ao vástago entre ambos os puntos de fixación.
Hai dúas configuracións mecánicas: articulacións de rótula curtas, versión 415, cunha dimensión D de 18 mm, e cabezas esféricas longas, versión 413, cunha dimensión D de 25 mm. Ambas están dispoñibles para percorridos de 10 a 300 mm.
A serie ofrece linealidade independente de ata ±0,05 % FS, repetibilidade ≤ ±0,01 mm, velocidade máxima de desprazamento de 10 m/s e unha vida útil típica superior a 100 millóns de movementos, Dependendo da aplicación. A forza motriz horizontal é ≤ 3 N a 20 °C.
- Tecnoloxía: potenciométrico plástico condutor.
- Tipo de medición: posición e desprazamento lineais absolutos.
- Construción: carcasa lonxitudinal con vástago axial e dúas articulacións de rótula de fixación.
- Movemento angular: ata ±12,5°.
- Rutas definidas: 10 / 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 milímetros.
- Saída: divisor de tensión · sinal ratiométrico.
- Rótulas curtas: versión 415 · D = 18 mm.
- Rótulas longas: versión 413 · D = 25 mm.
- Linearidade independente: ata ±0,05 % FS dependendo da ruta.
- Repetibilidade: ≤ ±0,01 mm.
- Velocidade máxima: 10 m/s.
- Protección: IP54.
- Temperatura de funcionamento: −40…+85 °C.
- Conexión: Conector M8x1 de 3 polos ou cable de PVC blindado de 2 ou 5 m.
Aplicacións do sensor de posición lineal TEX con articulacións de rótula
A montaxe de rótula é especialmente axeitada cando é necesario medir un desprazamento lineal entre dous puntos de fixación que poden presentar pequenas desalineacións angulares. A xunta impide que estas desviacións teñan que ser absorbidas directamente polo talo.
Maquinaria industrial e automatización
- Medición absoluta de posición e desprazamento.
- Retroalimentación de posición en mecanismos lineais.
- Control de percorrido de elementos móbiles.
- Conxuntos articulados entre estruturas e compoñentes móbiles.
- Aplicacións con variacións angulares entre puntos de fixación.
Maquinaria de proceso
- Máquinas de moldeo por inxección de plástico.
- Maquinaria téxtil.
- Equipos de envasado.
- Máquinas para traballar chapa metálica.
- Máquinas para traballar a madeira.
Bancos de probas e mecanismos articulados
- Rexistro de posición durante movementos lineares.
- Probas de movemento repetitivo.
- Medición de desprazamento en mecanismos onde a aliñación varía durante o percorrido.
- Aplicacións que requiren alta velocidade e longa vida útil mecánica.
Montaxe articulada mediante dúas articulacións de rótula
O TEX vén subministrado con dúas articulacións de rótula e dúas porcas de seguridade. Cada punto de fixación pode ser articulado, o que permite unha liberdade de movemento angular. ±12,5°.
Este deseño simplifica a montaxe cando os eixes mecánicos dos dous puntos de montaxe non están perfectamente aliñados. A unión tamén axuda a reducir as cargas laterais que poderían transmitirse á hasta nunha montaxe ríxida.
As articulacións de rótula estándar están feitas de aceiro. Para ambientes corrosivos, existe un kit de conversión con rótulas de aceiro inoxidable para a versión curta 415.
Cabezas esféricas curtas 415 e cabezas esféricas longas 413
O TEX con montaxe articulada está dispoñible en dúas versións:
- Versión 415: articulacións de rótula curtas, dimensión D = 18 mm.
- Versión 413: articulacións esféricas longas, dimensión D = 25 mm.
A diferenza entre as dúas versións modifica a distancia mínima entre os centros das articulacións esféricas:
- Versión 415: C mínimo = A + 51,5 mm.
- Versión 413: C mínimo = A + 58,5 mm.
Ambas as versións están dispoñibles para todos os percorridos definidos de 10 a 300 mm.

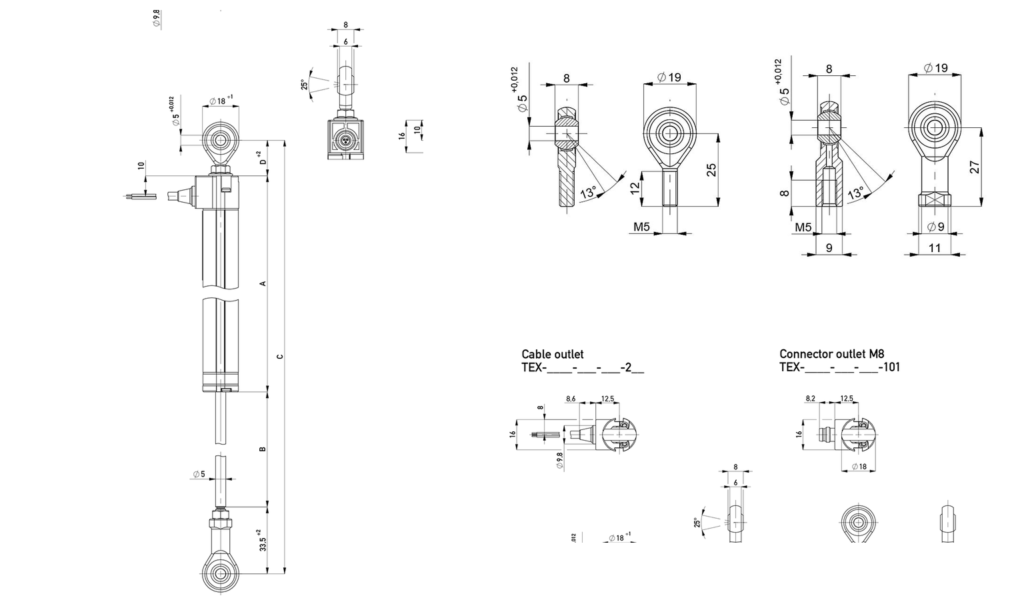

Lonxitude entre os centros das rótulas segundo o percorrido
A dimensión C corresponde á distancia mínima entre os centros das dúas articulacións esféricas co sensor na súa posición mecánica mínima.
- 10 milímetros: C mín. 114,5 mm (415) / 121,5 mm (413).
- 25 milímetros: C mín. 129,5 mm (415) / 136,5 mm (413).
- 50 milímetros: C mín. 154,5 mm (415) / 161,5 mm (413).
- 75 milímetros: C mín. 179,5 mm (415) / 186,5 mm (413).
- 100 milímetros: C mín. 204,5 mm (415) / 211,5 mm (413).
- 125 milímetros: C mín. 245,5 mm (415) / 252,5 mm (413).
- 150 milímetros: C mín. 270,5 mm (415) / 277,5 mm (413).
- 175 milímetros: C mín. 295,5 mm (415) / 302,5 mm (413).
- 200 milímetros: C mín. 320,5 mm (415) / 327,5 mm (413).
- 250 milímetros: C mín. 370,5 mm (415) / 377,5 mm (413).
- 300 milímetros: C mín. 420,5 mm (415) / 427,5 mm (413).
Saída potenciométrica e medición absoluta
O TEX con cabezas esféricas é un transdutor potenciométrico lineal pasivo. O movemento do talo despraza internamente o cursor sobre unha pista resistiva de plástico condutor e xera un sinal proporcional á posición.
Debería usarse como divisor de tensión practicamente sen carga no cursor. A corrente recomendada a través do cursor é ≤ 1 µA e a tensión máxima admisible aplicada ao sensor é 42 V CC.
Dependendo da ruta escollida, a resistencia nominal está entre 1 e 12 kΩ.
Non incorpora directamente unha saída industrial estándar de 0–10 V ou 4–20 mA. Cando o PLC, o indicador ou o sistema de adquisición require un destes sinais, débese usar un acondicionador de sinal compatible.
Dado que é unha medición absoluta, a posición obtense directamente do sinal potenciométrico e non require contar pulsos nin realizar unha busca de referencia.
Conector M8x1 ou cable blindado
O TEX con articulacións de rótula está dispoñible coas seguintes conexións:
- Código 101: Conector M8x1 de 3 polos.
- Código 202: Cable de PVC blindado de 2 m.
- Código 205: Cable de PVC blindado de 5 m.
Asignación eléctrica
- Fin da pista 1: pin 1 / BN · marrón.
- Sinal do cursor: pin 4 / WH · branco.
- Fin da pista 3: pin 3 / GN · verde.
A blindaxe do cable debe estar conectada á terra. O pin 4 corresponde ao sinal do cursor e os pins 1 e 3 corresponden aos extremos da pista resistiva.
Referencias e configuración do Novotechnik TEX con cabezas esféricas
A referencia completa segue o formato:
TEX-RRRR-MMM-002-CCC
- RRRR: ruta: 0010 / 0025 / 0050 / 0075 / 0100 / 0125 / 0150 / 0175 / 0200 / 0250 / 0300.
- MMM = 415: articulacións de rótula curtas, D = 18 mm.
- MMM = 413: articulacións esféricas longas, D = 25 mm.
- 002: elemento resistivo linealizado, versión estándar.
- CCC: código de conexión 101/202/205.
Exemplo: O TEX-0150-415-002-202 corresponde a un TEX de 150 mm, articulacións de rótula curtas e cable blindado de 2 m.
Exemplo: O TEX-0100-413-002-101 corresponde a un TEX de 100 mm, articulacións de rótula longas e conector M8x1 de 3 polos.
Preguntas frecuentes sobre o TEX con articulacións de rótula
Cal é a diferenza en comparación co TEX estándar con tallo?
El Estándar TEX con vástago O corpo fíxase mediante abrazaderas ou un soporte central, e o vástago conéctase directamente ao elemento móbil. Esta versión emprega dúas articulacións de rótula que permiten absorber os desalineamentos angulares entre os puntos de fixación.
Canto se poden inclinar as articulacións de rótula?
A montura permite unha liberdade de movemento angular de ata ±12,5°.
Cal é a diferenza entre as versións 415 e 413?
A versión 415 emprega cabezas esféricas curtas cunha dimensión D de 18 mm. A versión 413 emprega cabezas esféricas longas cunha dimensión D de 25 mm, o que aumenta a distancia mínima entre os centros de montaxe en 7 mm.
Que excursións hai dispoñibles?
As distancias de percorrido definidas son 10, 25, 50, 75, 100, 125, 150, 175, 200, 250 e 300 mm.
As articulacións de rótula son de aceiro inoxidable?
As rótulas estándar son de aceiro. Para a versión curta 415, existe o kit ZG-04 con dúas rótulas de aceiro inoxidable para aplicacións que requiren unha maior resistencia á corrosión.
O TEX fornece directamente de 0 a 10 V ou de 4 a 20 mA?
Non. É un sensor potenciométrico pasivo que se usa como divisor de tensión. Se o sistema de control require de 0 a 10 V ou de 4 a 20 mA, débese usar un acondicionador de sinal compatible.
Selección TEX con cabezas esféricas
El Novotechnik TEX con cabezas esféricas É especialmente axeitado cando un sensor de posición lineal absoluto con soportes articulados capaces de acomodar pequenas desalineacións angulares.
Para seleccionar a referencia, débese definir o percorrido requirido, a distancia dispoñible entre os centros de fixación, o tipo de rótula curta 415 ou longa 413, a conexión eléctrica e as condicións ambientais da aplicación.
Cando o corpo se poida fixar rigidamente e non se precise ningunha articulación entre os puntos de montaxe, pódese empregar o seguinte: Estándar TEX con vástago.
Consúltenos para a aplicación e seleccione a execución e referencia TEX máis axeitadas.
Propiedades
| ESPECIFICACIÓNS TÉCNICAS DE NOVOTECHNIK TEX CON RÓTULAS | |
|---|---|
| Modelo | Novotechnik TEX con cabezas esféricas |
| Tipo de sensor | Sensor/transdutor de posición potenciométrico lineal con soporte articulado |
| Principio de medición | Potenciométrico · plástico condutivo · medición absoluta |
| Tipo de montaxe | Dúas articulacións esféricas · movemento angular de ata ±12,5° |
| Rutas definidas | 10 / 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 mm |
| Circuítos eléctricos | 12 / 27 / 52 / 77 / 102 / 130 / 155 / 180 / 205 / 255 / 305 mm |
| Saír | Divisor de tensión · sinal ratiométrico |
| Resistencia nominal | 1 / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 kΩ |
| Tolerancia á resistencia | ±20 % |
| Linearidade independente | 10 mm: ±0,25 % FS · 25 mm: ±0,20 % FS · 50–100 mm: ±0,10 % FS · 125–300 mm: ±0,05 % FS |
| Repetibilidade | ≤ ±0,01 mm |
| Cursor actual recomendado | ≤ 1 µA |
| Corrente máxima do cursor en caso de fallo | 10 mA |
| Tensión máxima permitida | 42 V CC |
| Coeficiente térmico efectivo | Típ. 5 ppm/K |
| Resistencia de illamento | ≥ 10 MΩ a 500 VCC |
| Rixidez dieléctrica | ≤ 100 µA a 500 V CA / 50 Hz |
| DATOS MECÁNICOS | |
| Vivenda | aluminio anodizado |
| Tallo | Aceiro inoxidable AISI 303 / 1.4305 · xiratorio · rosca exterior M5 |
| Articulacións do xeonllo | 2 unidades · aceiro estándar · articulación ata ±12,5° |
| Rótulas curtas · versión 415 | D = 18 mm · Mínimo C = A + 51,5 mm |
| Rótulas longas · versión 413 | D = 25 mm · Mínimo C = A + 58,5 mm |
| Forza motriz horizontal | ≤ 3 N a 20 °C |
| Lonxitude do corpo A | 63 / 78 / 103 / 128 / 153 / 194 / 219 / 244 / 269 / 319 / 369 mm · ±2 mm |
| Enxeñaría Mecánica B | 14 / 29 / 54 / 79 / 104 / 132 / 157 / 182 / 207 / 257 / 307 mm |
| C mínimo · rótulas curtas 415 | 114,5 / 129,5 / 154,5 / 179,5 / 204,5 / 245,5 / 270,5 / 295,5 / 320,5 / 370,5 / 420,5 mm |
| C mínimo · articulacións esféricas longas 413 | 121,5 / 136,5 / 161,5 / 186,5 / 211,5 / 252,5 / 277,5 / 302,5 / 327,5 / 377,5 / 427,5 mm |
| DATOS AMBIENTAIS | |
| Temperatura de traballo | -40…+85 °C |
| Humidade de traballo | 0…95 % HR, sen condensación |
| Vibración · IEC 60068-2-6 | 20 g · 5…2000 Hz · amplitude máxima 0,75 mm |
| Choque · IEC 60068-2-27 | 50 g · 6 ms |
| Vida útil típica | > 100 × 106 movementos, dependendo da aplicación |
| velocidade máxima | 10 m/s |
| Grao de protección | IP54 segundo DIN EN 60529 |
| CONEXIÓN ELÉCTRICA | |
| Código 101 | Conector M8x1 de 3 polos |
| Código 202 | Cable de PVC blindado de 2 m |
| Código 205 | Cable de PVC blindado de 5 m |
| CONFIGURACIÓN DE REFERENCIA | |
| Formato | TEX-RRRR-MMM-002-CCC |
| RRRR · ruta | 0010 / 0025 / 0050 / 0075 / 0100 / 0125 / 0150 / 0175 / 0200 / 0250 / 0300 |
| MMM · execución mecánica | 415 · rótulas curtas / 413 · rótulas longas |
| 002 · versión eléctrica | Elemento resistivo linealizado, estándar |
| CCC · conexión | 101 / 202 / 205 |
| Accesorio anticorrosión | Kit ZG-04 · 2 rótulas de aceiro inoxidable para versión curta 415 · N/P 400108552 |
