TEX con vástago Novotechnik | Sensor de posición lineal
- Fabricante: Novotécnica
- Categoría: Desprazamento, SENSORES, Sensores lineais potenciométricos
El TEX con hasta de Novotécnica é un sensor de posición lineal potenciométrico Deseñado para medir o desprazamento, a posición ou a carreira absoluta e directa dun mecanismo. Está dispoñible con percorridos definidos de de 10 a 300 mm e proporciona un sinal ratiométrico a través dunha pista resistiva de plástico condutor.

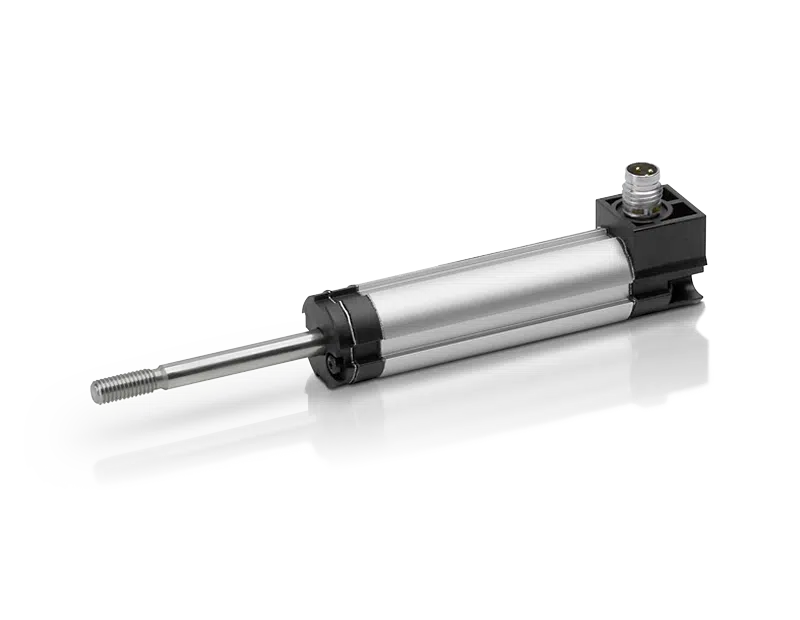

Fisicamente, esta implementación de TEX consiste nun carcasa metálica lonxitudinal de aluminio anodizado e un talo recto único que se move axialmente nun dos seus extremos. O vástago é xiratorio, está feito de aceiro inoxidable 1.4305 / AISI 303 e remata nunha Rosca exterior M5 para realizar a conexión mecánica co elemento móbil. Non é un sensor de tipo bloque ou caixa cadrada.A posición transmítese mecanicamente ao sensor mediante o desprazamento axial do vástago.
Esta páxina corresponde especificamente á versión TEX con talo libre. Non incorpora resorte de retorno nin rótulas de fixación nos seus extremos; estas características atópanse noutras versións da familia TEX. O modelo con vástago pódese instalar usando dúas abrazaderas axustables ou por Fixación central con rosca M10, este último dispoñible ata 150 mm de percorrido.
A serie combina unha construción compacta cunha linealidade independente de ata ±0,05 % FS, repetibilidade de 0,01 milímetros, mellor resolución que 0,01 milímetros, velocidade máxima de desprazamento de 10 m/s e protección IP54. A súa vida útil típica supera os 100 millóns de movementos, dependendo das condicións de aplicación.
- Tecnoloxía: potenciométrico plástico condutor.
- Tipo de medición: posición e desprazamento lineais absolutos.
- Elemento móbil: Vástago axial recto, xiratorio, con rosca exterior M5.
- Rutas definidas: 10 / 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 milímetros.
- Saída: divisor de tensión · sinal ratiométrico.
- Montaxe: Abrazaderas axustables ou fixación central M10 ata 150 mm.
- Linearidade independente: ata ±0,05 % FS dependendo da ruta.
- Repetibilidade: 0,01 milímetros.
- Resolución: mellor que 0,01 mm.
- Velocidade máxima: 10 m/s.
- Protección: IP54.
- Temperatura de funcionamento: −40…+85 °C.
- Conexión: Conector M8x1 ou cable de PUR apantallado de 2 ou 5 m, con saída radial ou axial segundo a referencia.
Aplicacións do sensor de posición lineal TEX con vástago
O TEX é ideal para aplicacións onde o desprazamento do elemento móbil pode transmitirse directamente ao vástago do sensor. Ao proporcionar unha medición absoluta, a posición defínese directamente pola posición mecánica do cursor potenciométrico.
Maquinaria e automatización
- Medición absoluta da posición e do desprazamento lineal.
- Control e supervisión de carreiras mecánicas.
- Retroalimentación de posición de mecanismos e actuadores.
- Medición de aberturas, desprazamentos e movementos lineais.
- Integración en sistemas de control e adquisición de datos.
Bancos de probas e laboratorio
- Rexistro de desprazamentos durante as probas mecánicas.
- Medición simultánea da posición con forza, presión, par ou outras variables.
- Probas de movementos cíclicos e repetitivos.
- Comprobación das posicións inicial, final e intermedia.
Cando hai desalineamento entre o eixo de movemento e o eixo do sensor, recoméndase usar un acoplamento de bóla para reducir as cargas laterais sobre o talo.
Opcións de construción, talo e montaxe
O TEX usa un carcasa de aluminio anodizado alargada co vástago colocado no mesmo eixe lonxitudinal que o sensor. O vástago está feito de aceiro inoxidable 1.4305 / AISI 303, pode xirar sobre o seu eixe e ten un Rosca exterior M5.
Hai dúas execucións mecánicas para esta versión:
- 411 · Montaxe con abrazaderas: Dispoñible para todas as distancias de percorrido de 10 a 300 mm. Inclúense dúas abrazaderas e catro parafusos M5x20.
- 418 · Montaxe central M10: Montaxe mediante rosca central M10, dispoñible para percorridos de 10 a 150 mm. O par de aperto máximo no aro é de 5 Nm.
A montaxe con abrazadera permite fixar a carcasa directamente á estrutura. A versión de montaxe central M10 permite instalar o sensor pasándoo por un soporte ou unha placa de montaxe.
O vástago non se debe usar para absorber forzas laterais significativas. Se o elemento móbil e o sensor non están perfectamente aliñados, pódese usar o acoplamento de bóla Novotechnik Z-301-M5/M5.
Saída potenciométrica e medición de posición absoluta
O TEX é un transdutor potenciométrico lineal. Dentro da carcasa, hai unha pista resistiva feita de plástico condutor e un cursor multifío feito de metal precioso unido mecanicamente ao vástago.
O sensor debe usarse como divisor de tensión practicamente sen carga no cursor. O sinal obtido é proporcional á posición do talo e, polo tanto, á distancia percorrida.
Dependendo da ruta escollida, a resistencia nominal está entre 1 e 12 kΩ. A corrente recomendada a través do cursor é menor que 1 µA e a tensión máxima admisible aplicada ao sensor é 42 V CC.
Non incorpora directamente unha saída industrial estándar de 0–10 V ou 4–20 mA. Cando o PLC, o indicador ou o sistema de adquisición require un destes sinais, pódese usar un acondicionador de sinal compatible.
Ao ser unha medida potenciométrica absoluta, a posición obtense directamente cando se alimenta o circuíto e non é necesario realizar un proceso de busca da orixe como ocorre con certos sistemas incrementais.
Conector M8x1 e versións con cable PUR
O tipo de conexión eléctrica defínese polos tres últimos díxitos da referencia:
- 101: Conector radial M8x1 de 3 polos.
- 202: Cable de PUR apantallado de 2 m, saída radial.
- 205: Cable de PUR apantallado de 5 m, saída radial.
- 302: Cable de PUR blindado de 2 m, saída axial.
- 305: Cable de PUR blindado de 5 m, saída axial.
Asignación eléctrica
- Fin da pista 1: pin 1 / BN · marrón.
- Sinal do cursor: pin 4 / WH · branco.
- Fin da pista 3: pin 3 / GN · verde.
Para invertir a dirección crecente ou decrecente do sinal, pódese intercambiar a fonte de alimentación entre os terminais 1 e 3 da pista resistiva. Nas versións cun cable integrado, a pantalla debe estar conectada a terra.
Referencias e configuración do Novotechnik TEX con stem
A referencia constrúese seguindo o formato:
TEX-RRRR-MMM-002-CCC
- RRRR: Ruta definida: 0010 / 0025 / 0050 / 0075 / 0100 / 0125 / 0150 / 0175 / 0200 / 0250 / 0300.
- MMM = 411: Vástago unilateral con montaxe por abrazadera.
- MMM = 418: Potencia unilateral con montaxe central M10, dispoñible ata 150 mm.
- 002: elemento resistivo linealizado, versión estándar.
- CCC: Código de conexión eléctrica 101 / 202 / 205 / 302 / 305.
Exemplo: O TEX-0150-411-002-101 corresponde a un sensor TEX cunha carreira de 150 mm, vástago unilateral, montaxe por abrazadera e conector radial M8x1.
Exemplo: O TEX-0100-418-002-202 corresponde a un sensor TEX de 100 mm, fixación central M10 e cable radial de PUR apantallado de 2 m.
Preguntas frecuentes sobre o TEX con xerminación
Que diferencia esta versión do TEX con retorno por resorte?
Esta versión emprega unha hasta que debe estar fixada mecanicamente ao elemento cuxa posición se vai medir. Non incorpora un resorte que devolva automaticamente a sonda. A versión TEX con retorno por resorte está deseñada para realizar medicións por contacto sen unha conexión mecánica fixa ao elemento móbil.
Cal é a diferenza en comparación co TEX con xuntas de rótula?
O TEX con vástago usa un vástago recto cunha rosca M5 e asegura a carcasa mediante abrazadeiras ou unha rosca central M10. A versión con articulacións de rótula incorpora cabezas articuladas nos puntos de montaxe para adaptarse a desalineacións angulares.
O TEX fornece directamente de 0 a 10 V ou de 4 a 20 mA?
Non. O TEX é un sensor potenciométrico pasivo que se usa como divisor de tensión. Para obter unha saída estandarizada de 0–10 V ou 4–20 mA, débese engadir un acondicionador de sinal axeitado.
Que excursións hai dispoñibles?
As distancias de percorrido definidas son 10, 25, 50, 75, 100, 125, 150, 175, 200, 250 e 300 mm.
Cando é apropiado usar un enganche de bóla?
Cando existe unha pequena desviación paralela ou angular entre o eixe do sensor e a dirección real do movemento, o acoplamento permite unha redución das cargas laterais transmitidas ao vástago.
Selección do TEX con tallo
El Novotechnik TEX con vástago É axeitado cando é necesario medir directamente un desprazamento lineal usando un sensor potenciométrico absoluto e compacto con alta velocidade de desprazamento.
Para seleccionar a referencia, débese definir a distancia de percorrido requirida, o sistema de suxeición ou montaxe central M10, o tipo e a lonxitude da conexión eléctrica, o espazo dispoñible e a posible existencia de desalineamentos mecánicos.
Consúltenos para a aplicación e seleccione a execución e referencia TEX máis axeitadas.
Propiedades
| ESPECIFICACIÓNS TÉCNICAS DE NOVOTECHNIK TEX CON PLANCHA | |
|---|---|
| Modelo | Novotechnik TEX |
| Tipo de sensor | Sensor/transdutor de posición potenciométrico lineal con vástago |
| Principio de medición | Potenciométrico · plástico condutivo · medición absoluta |
| Construción | Carcasa lonxitudinal de aluminio anodizado con vástago axial unilateral |
| Rutas definidas | 10 / 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 mm |
| Circuítos eléctricos | 12 / 27 / 52 / 77 / 102 / 130 / 155 / 180 / 205 / 255 / 305 mm |
| Saír | Divisor de tensión · sinal ratiométrico |
| Resistencia nominal segundo o percorrido | 1 / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 kΩ |
| Tolerancia á resistencia | ±20 % |
| Linearidade independente | 10 mm: ±0,25 % FS · 25 mm: ±0,20 % FS · 50–100 mm: ±0,10 % FS · 125–300 mm: ±0,05 % FS |
| Repetibilidade | 0,01 milímetros |
| Resolución | Mellor que 0,01 mm |
| Cursor actual recomendado | < 1 µA |
| Corrente máxima do cursor en caso de fallo | 10 mA |
| Tensión máxima permitida | 42 V CC |
| Coeficiente térmico efectivo | Típ. 5 ppm/K |
| Resistencia de illamento | > 10 MΩ a 500 VCC |
| Rixidez dieléctrica | < 100 µA a 500 V CA / 50 Hz |
| DATOS MECÁNICOS | |
| Vivenda | aluminio anodizado |
| Tallo | Aceiro inoxidable 1.4305 / AISI 303 · xiratorio · rosca exterior M5 |
| Rodamento | Rodamento/casquillo deslizante |
| elemento resistivo | plástico condutor |
| Cursor | Multifilamentos de metais preciosos |
| Forza motriz horizontal | < 3 N a 20 °C |

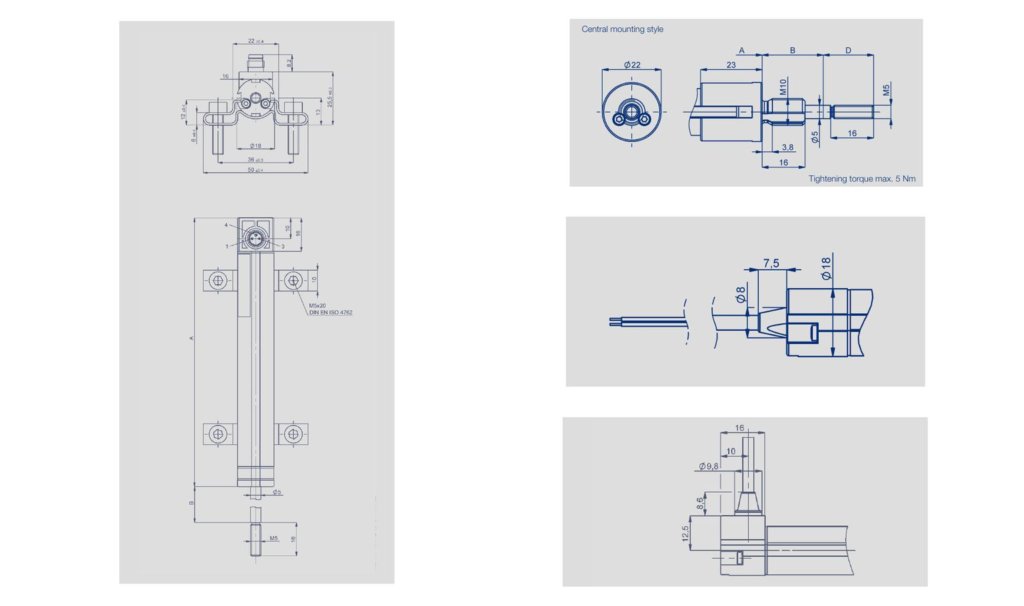

| Lonxitude do corpo A segundo a traxectoria | 63 / 78 / 103 / 128 / 153 / 194 / 219 / 244 / 269 / 319 / 369 mm · tolerancia ±2 mm |
| Enxeñaría Mecánica B | 14 / 29 / 54 / 79 / 104 / 132 / 157 / 182 / 207 / 257 / 307 mm · tolerancia ±2 mm |
| Asemblea 411 | Dúas abrazaderas axustables · dispoñibles de 10 a 300 mm |
| Asemblea 418 | Fixación central M10 · dispoñible de 10 a 150 mm · par máximo 5 Nm |
| DATOS AMBIENTAIS | |
| Temperatura de traballo | -40…+85 °C |
| Humidade de traballo | 0…95 % HR, sen condensación |
| Vibración · IEC 60068-2-6 | 20 g · 5…2000 Hz · amplitude máxima 0,75 mm |
| Choque · IEC 60068-2-27 | 50 g · 6 ms |
| Vida útil típica | > 100 × 106 movementos, dependendo da aplicación |
| velocidade máxima | 10 m/s |
| Grao de protección | IP54 segundo DIN EN 60529 |
| CONEXIÓN ELÉCTRICA | |
| Código 101 | Conector radial M8x1 de 3 polos |
| Código 202 | Cable de PUR blindado de 2 m · saída radial |
| Código 205 | Cable de PUR blindado de 5 m · saída radial |
| Código 302 | Cable de PUR blindado de 2 m · saída axial |
| Código 305 | Cable de PUR blindado de 5 m · saída axial |
| CONFIGURACIÓN DE REFERENCIA | |
| Formato | TEX-RRRR-MMM-002-CCC |
| RRRR · ruta | 0010 / 0025 / 0050 / 0075 / 0100 / 0125 / 0150 / 0175 / 0200 / 0250 / 0300 |
| MMM · asemblea | 411 · abrazaderas / 418 · fixación central M10 ata 150 mm |
| 002 · versión eléctrica | Elemento resistivo linealizado, estándar |
| CCC · conexión | 101 / 202 / 205 / 302 / 305 |
| Accesorios mecánicos | Acoplamento Z-301-M5/M5 · Rótula Z-G01 |
