Placa reflectante para sensor de distancia láser Dimetix 500113

Placa reflectante para sensor de distancia láser Úsase como obxectivo de medición cando é necesario mellorar o sinal recibido polo sensor, traballar a longas distancias ou ter unha superficie de referencia definida para o feixe láser.

Dirixir o láser a unha superficie reflectante axeitada produce un sinal de retorno máis forte que en moitas superficies naturais, escuras ou pouco reflectantes. Isto permite Mellorar a fiabilidade da medición e aumentar o alcance dun sensor de distancia láser, sempre dentro das especificacións do modelo empregado.

O/A Dimetix 500113 É unha placa reflectante laranxa de 210 × 297 milímetros, feito de aluminio 1,5 mm de grosor e deseñado para sensores de distancia láser do Serie D de Dimetix. Dependendo do sensor empregado, a medición do reflector pode alcanzar distancias de ata 500 metros.

Cal é o propósito dunha placa reflectante nun sensor de distancia láser?

Os sensores de distancia láser calculan a distancia a partir do sinal óptico que regresa ao dispositivo despois de chegar ao obxecto que se está a medir. A cantidade de sinal reflectido depende de varios factores, como a cor, o acabado, o ángulo e as características da superficie.

A placa reflectante para medición láser Proporciona ao sensor un obxectivo coñecido e definido, facilitando un sinal de retorno máis favorable. O seu uso é particularmente interesante en aplicacións de automatización industrial, posicionamento e medición a longa distancia.

• Medicións láser de longa distancia na que o reflexo natural do obxecto non é suficiente.
• Medición activada superficies escuras ou de baixa reflectividade.
• Sistemas onde é necesario ter un obxectivo fixo e claramente definido.
• Posicionamento de carretillas, guindastres elevados, pórticos, transelevadores e maquinaria móbil.
• Medición de desprazamentos e posicións en instalacións industriais.
• Aplicacións onde se desexe mellorar a intensidade do sinal reflectido recibidos polo sensor.

Medición láser de longa distancia con reflector

Na medición láser, o alcance máximo non só depende da placa reflectante. Tamén depende do modelo do sensor, da distancia, das condicións ambientais e da xeometría da instalación.

Dentro da serie D de Dimetix, hai sensores deseñados para alcanzar diferentes distancias nun obxectivo reflectante. Os modelos de maior alcance poden realizar medicións de ata 500 m usando unha superficie reflectante axeitada.

Por este motivo, a placa 500113 é especialmente axeitada cando se empregan sensores de distancia láser para medicións a longo prazo e é necesario aumentar o sinal óptico recibido en comparación co que proporcionaría directamente o obxecto medido.

Como instalar unha placa reflectante para un sensor láser?

Para obter unha medición fiable, é importante instalar correctamente o reflector en relación co feixe do sensor.

• O punto láser debe permanecer dentro da superficie útil da placa durante todo o rango de medición.
• É aconsellable evitar unha orientación perfectamente perpendicular ao feixe cando se poida producir unha reflexión excesivamente directa.
• Dimetix recomenda unha lixeira inclinación aproximada de 1º a 3º con respecto á perpendicular da viga.
• Sempre que sexa posible, evite que unha fonte de luz intensa, especialmente o sol, incida directamente sobre a lente.
• Débese respectar a distancia mínima e máxima especificadas para cada modelo de sensor.

Un aliñamento axeitado do sensor e da placa permite un mellor aproveitamento do sinal reflectido e proporciona unha medición estable en aplicacións de posicionamento industrial.

Placa reflectante Dimetix 500113

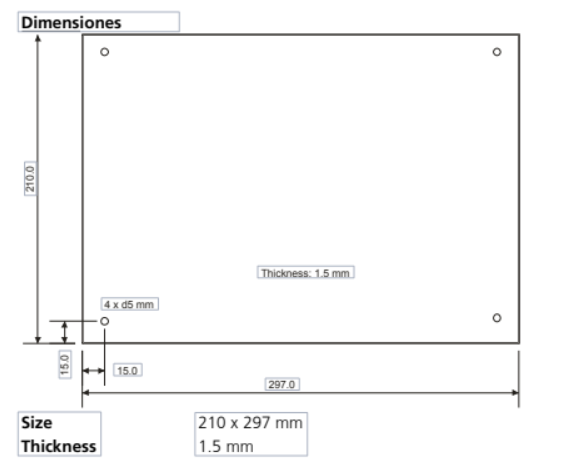

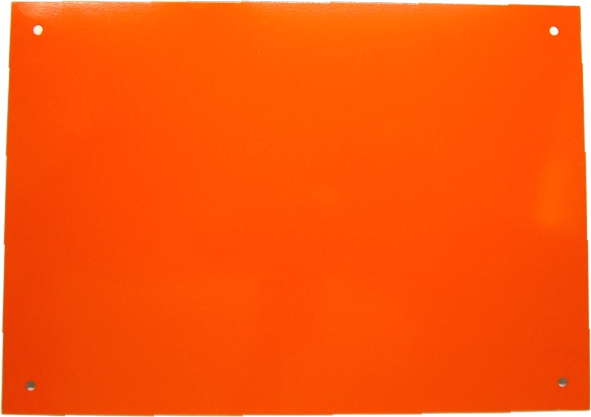

A referencia 500113 de Dimetix Corresponde a unha placa reflectante de formato 210 × 297 mm deseñada especialmente como obxectivo para os sensores de distancia láser da serie D.

O seu tamaño facilita manter o punto láser no reflector mesmo cando hai movemento entre o sensor e o obxecto que se está a medir. A placa pódese instalar tanto na parte móbil como na fixa da máquina, dependendo da configuración da aplicación.

É un accesorio pasivo: Non require fonte de alimentación, configuración electrónica nin mantemento eléctrico..

Aplicacións comúns

• Posicionamento de grúas e pórticos.
• Control de posición de carros e grúas transelevadoras.
• Medición de desprazamentos en maquinaria industrial.
• Posicionamento de sistemas de manipulación de materiais.
• Medición de distancias en almacéns automatizados.
• Sistemas de automatización con grandes distancias de percorrido.
• Control de posición en instalacións exteriores ou interiores, dependendo das condicións de traballo do sensor.

Compatibilidade cos sensores láser Dimetix

A placa reflectante 500113 está deseñada para o seu uso co Sensores de distancia láser Dimetix serie D.

O alcance dispoñible depende do modelo empregado. Por exemplo, dentro da familia hai sensores deseñados para funcionar en reflectores a 50 m, 150 m e ata 500 m. Polo tanto, O uso desta placa non converte automaticamente ningún sensor nun dispositivo de 500 mDébese seleccionar o sensor axeitado para a distancia requirida.

Se precisa medir unha distancia específica e non sabe que sensor ou reflector usar, Guemisa pode axudarche a escoller a combinación correcta de sensor láser, placa reflectante e accesorios de montaxe..

Tamén podes consultar a nosa gama completa de Sensores e accesorios Dimetix.
