Encodeur incrémental robuste I/63
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental robuste, CAPTEURS
L'encodeur incrémental le plus utilisé en Europe et aux États-Unis pour les applications moyennes à lourdes, avec une installation extrêmement simple.

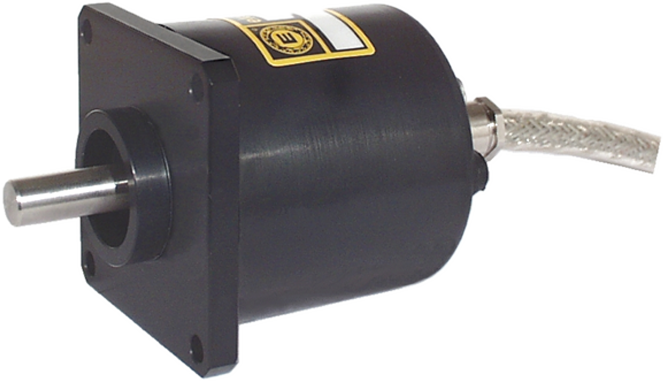

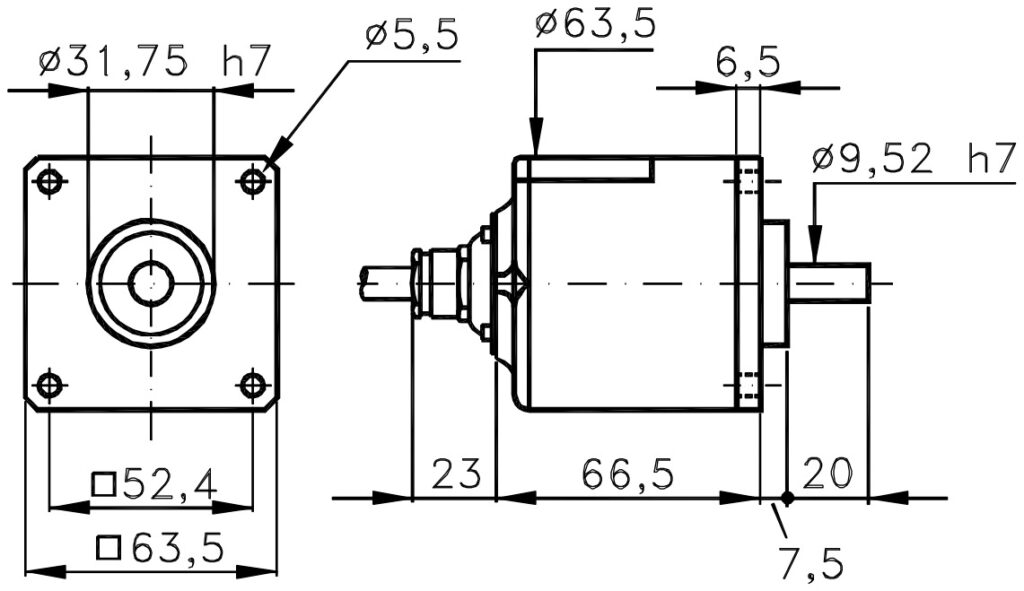

Logé dans un boîtier métallique de 63 mm de diamètre avec une bride de montage carrée, l'I/63 est un codeur robuste classique. Il offre de 1 à 25 000 impulsions par tour, une fréquence maximale de 100 kHz (300 kHz en option) et 15 sorties électroniques : NPN, PNP, push-pull, pilotes 26LS31 et 88C30, TTL, discriminateur et signal sinusoïdal 1 Vpp.
Socle en aluminium anodisé, couvercle en VALOX 420 et arbre en acier inoxydable Ø9,52 supportant une charge radiale/axiale de 10 kg. Fonctionne de 0 à +70 °C avec une protection IP65 côté arbre (IP66 étanche, IP53 sous couple) et se connecte par câble, connecteur, embout de câble ou boîte à bornes. Disponible en guemisa.es.
- Résolution de 1 à 25 000 impulsions par tour et une fréquence jusqu'à 100 kHz (300 kHz facultatif).
- Nutrition 5 à 30 V selon la version.
- 15 électroniques Sorties : NPN, PNP, push-pull, pilotes 26LS31 et 88C30, TTL, discriminateur et sinusoïdal 1 Vpp.
- Jusqu'à 12 000 tr/min en continu avec des roulements à faible couple et 6000 tr/min dans la version standard.
Questions techniques fréquentes
Quelles versions de signalisation propose l'I/63 ?
Unidirectionnel (M), bidirectionnel (B), bidirectionnel + zéro (BZ) et unidirectionnel + zéro (MZ).
Quelles tensions d'alimentation supporte-t-il ?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V et 15–30/15 V. Avec un pilote 88C30, maximum 15 Vcc.
Quelles sont les options de protection d'essieu disponibles ?
IP65 en version standard, IP66 avec roulement étanche (option Z, 3000 tr/min en continu) et IP53 avec roulements à faible couple (option B, 12000 tr/min en continu).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Bride carrée métallique Ø63 mm, 63 mm |
| Poids | 570 g |
| Axe | Ø9,52 h7 acier inoxydable |
| charge radiale/axiale maximale. | 10 kg |
| Électrique | |
| Protection côté sortie | Selon la connexion : IP00 à IP67 (voir page 2) |
| Alimentation | 5–30 V selon la version (voir page 2) |
| Consommation maximale. | 120 mA pilote de ligne standard de 180 mA |
| Impulsions par tour | 1 à 25 000 |
| Fréquence maximale. | 100 kHz (300 kHz en option) |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP65 • Étanchéité IP66 (Z) • Faible couple IP53 (B) |
| régime maximal continu | 6000 standard · 3000 étanche · 12000 faible couple (intermittent : +30 %) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Température de fonctionnement | 0 … +70 °C |
| Température de stockage | -30 … +85 °C |
