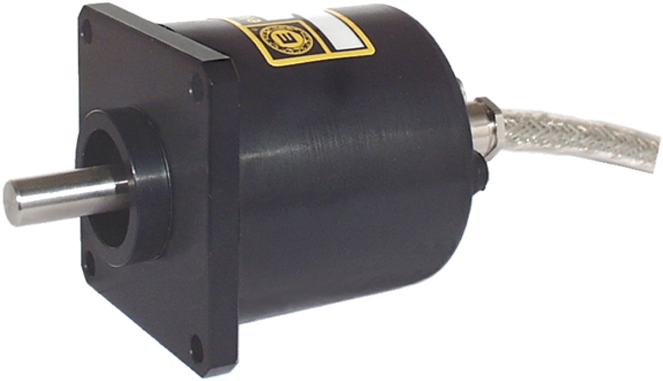

Encoder Incremental Robust I/63

Fabricant: ELCIS Encoder
Categoria: Encoder, Encoder Incremental, Encoder Incremental Robust, SENSORS

Encoder incremental para usos industriales medio-severos.

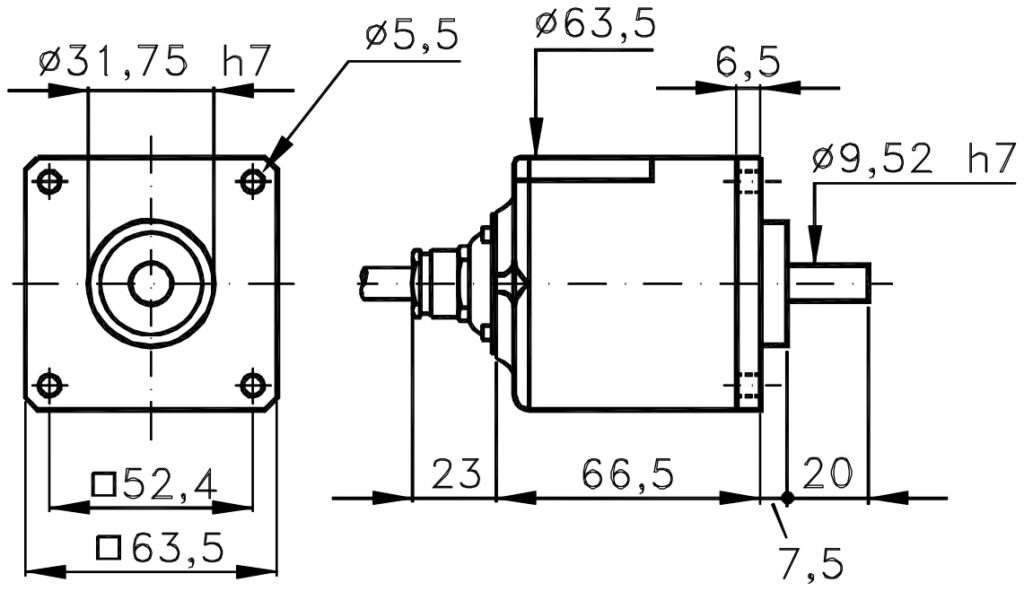

El I/63 tiene carcasa metálica Ø63 mm con brida de montaje cuadrada. Admite electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp, en versiones monodireccional, bidireccional y con cero, con frecuencia máxima de 100 kHz (300 kHz opcional).

Base d´alumini anoditzat, tapa de VALOX 420 i eix d´acer inoxidable Ø9,52 que admet 10 kg de càrrega radial/axial. Treballa de 0 a +70 °C amb protecció IP65 al costat de l'eix (IP66 segellat, IP53 sota parell) i es connecta per cable, connector, connector a extrem de cable o caixa de borns. Disponible a guemisa.es.

Resolució de 1 a 25000 impulsos per volta i freqüència de fins 100 kHz (300 kHz opcional).
Alimentació de 5 a 30 V segons versió.
15 electròniques de sortida: NPN, PNP, push-pull, drivers 26LS31 i 88C30, TTL, discriminador i sinusoïdal 1 Vpp.
Fins 12000 rpm contínues amb rodaments de baix parell i 6000 rpm en versió estàndard.
MTTFd alto según UNI EN ISO 13849-1.

Preguntes Freqüents Tècniques

Quines versions de senyal ofereix l'I/63?

Monodireccional (M), bidireccional (B), bidireccional + zero (BZ) i monodireccional + zero (MZ).

Quines tensions d?alimentació admet?

5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–25/3 V. 88C30, màxim 15 Vdc.

Quines són les opcions de protecció de l'eix?

IP65 en versió estàndard, IP66 amb rodament segellat (opció Z, 3000 rpm contínues) i IP53 amb rodaments de baix parell (opció B, 12000 rpm contínues).

Propietats

Característica	Especificació
Mecànica
Carcassa	Metálica Ø63 mm, brida cuadrada
Pes	570 g
Eix	Ø9,52 h7 acer inoxidable (personalitzable sota comanda)
Càrrega radial/axial màx.	10 kg
Elèctrica
Protecció costat sortida	Segons connexió: IP00 a IP67
Alimentació	5–30 V segons versió (veure fitxa tècnica)
Consum màx.	120 mA estàndard · 180 mA line driver (personalitzable sota comanda)
Impulsos per tornada	1 a 25000 (inglés) · 90000 (italiano)
Freqüència màx.	100 kHz (300 kHz opcional)
Protecció i entorn
Protecció costat eix	IP65 estàndard · IP66 segellat (Z) · IP53 sota parell (B)
RPM màx. contínues	6000 estàndard · 3000 segellat · 12000 sota parell (intermitents: +30 %)
Resistència a impactes	50 G × 11 ms
Resistència a vibració	12 G (10–2000 Hz)
Temp. operació	0 … +70 °C (personalitzable sota comanda)
Temp. emmagatzematge	-30 … +85 °C
