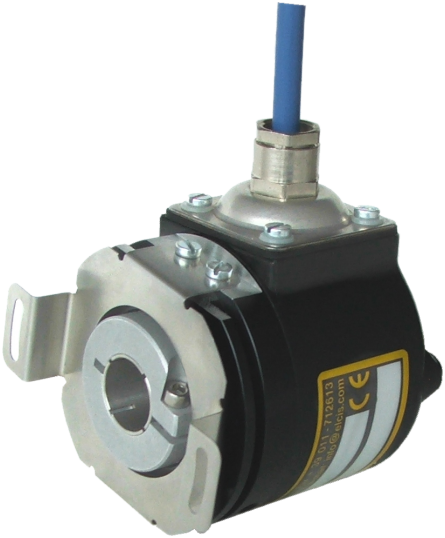

I/59UMA motorrentzako kodetzaile inkrementala
Eje pasante Ø6, 8, 10, 12 o 15 mm | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP65 sellado) | Collarín, elástico ±0,2 mm axial
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Motorrentzako kodetzaile inkrementala, SENTOREAK
El ELCIS 59UMA (I/59UMA) es un encoder incremental de Ø59 mm, con eje pasante de Ø6, 8, 10, 12 o 15 mm, fijación por collarín y de 1 a 3600 impulsos por vuelta. Un acoplamiento elástico compensa los juegos axial y radial, y la pista de índice cero está a ±10° del inicio mecánico.
Oinarria aluminio anodizatuzkoa da eta estalkia Valox 420zkoa, 320 g-ko pisua duena. Ardatz zeharkakoa altzairu herdoilgaitzezkoa da, 6, 8, 10, 12 eta 15 mm-ko diametroekin (beste batzuk eskaeraren arabera eskuragarri), eta gehienez 6 kg-ko karga erradial/axiala jasaten du. Akoplamenduaren gehienezko konpentsazioa axiala ±0,2 mm, erradiala ±0,05 mm eta angeluarra ±1° da.
Ofrece de 1 a 3600 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), versiones M, B, BZ y MZ y electrónicas NPN, PNP, push-pull, TTL, line driver (26LS31, 88C30) y sinusoidal 1 Vpp. La protección es IP64 en el lado del eje (IP65 sellado, IP53 bajo par); en el lado de salida, IP65 con cable CV e IP67 con los conectores CH, CH5 y CH6, siempre con salida radial.
- Lepokoaren bidezko finkapena Ø6 eta Ø15 mm arteko altzairu herdoilgaitzezko ardatzean.
- Akoplamendu elastikoa ardatzeko eta erradial jokorako; gehienezko ardatz konpentsazioa ±0,2 mm, erradial ±0,05 mm eta angeluarra ±1°.
- Hiru exekuzio birakari (ardatzaren aldean): IP64 estandarra eta 6000 bira/min, IP65 zigilatua eta 3000 bira/min, momentu txikia IP53 eta 8000 bira/min.
- ElektronikaNPN, PNP, push-pull, TTL, lineako kontrolatzailea eta 1 Vpp sinusoidala, 1etik 3600 imp/v-ra.
Maiz egiten diren galdera teknikoak
Nola muntatzen dut I/59UMA kodetzailea?
Ø6 eta Ø15 mm arteko ardatz zeharkakoa du, lepoko finkagailuarekin; ELCISen arabera, akoplamendu elastiko batek ardatzeko eta erradialaren jokoak konpentsatzen ditu.
Non dago I/59UMAren zero indizea?
ELCISen arabera, zero indizearen pista ±10°-ra dago hasiera mekanikotik.
Zer babes maila du I/59UMAk?
Ardatzaren aldean, IP64 bertsio estandarrean, IP65 bertsio zigilatuan (Z aukera), eta IP53 momentu txikiko bertsioan (B aukera). Irteerako aldean, konexioaren araberakoa da: IP65 CV kablearekin eta IP67 CH, CH5 eta CH6 konektoreekin.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Aluminio anodizatua (oinarria) eta Valox 420 (tapa) |
| Pisua | 320 g |
| Ardatza | Eje pasante Ø 6÷15 mm en acero inoxidable (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 6 kg |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP65 kablea, IP67 konektorea |
| Elikadura | 5÷30 Vcc (energia kodearen arabera) |
| Gehienezko kontsumoa. | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 3600era |
| Gehienezko maiztasuna. | 100 kHz-ko (300 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra / IP65 zigilatua / IP53 momentu baxua |
| gehienezko RPM jarraitua | 6000 bira minutuko (estandarra) / 3000 bira/min (zigilatua) / 8000 bira/min (momentu baxua) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | 0 ÷ +70 °C (eskaeraren arabera pertsonalizagarria) |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/59UMA-1000-5-BZ-N-CV-RI59UMA10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-5-BZ-N-CV-RI59UMA10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-5-BZ-N-CV-RI59UMA5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-5-BZ-N-CV-RI59UMA1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-5-BZ-N-CV-RI59UMA25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-5-BZ-N-CV-RI59UMA20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1000-824-BZ-B-CV-RI59UMA1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-824-BZ-B-CV-RI59UMA1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-824-BZ-B-CV-RI59UMA500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-824-BZ-B-CV-RI59UMA100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-824-BZ-B-CV-RI59UMA2500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-824-BZ-B-CV-RI59UMA2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1000-1828-BZ-B-CV-RI59UMA10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-1828-BZ-B-CV-RI59UMA10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-1828-BZ-B-CV-RI59UMA5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-1828-BZ-B-CV-RI59UMA1001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-1828-BZ-B-CV-RI59UMA25001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-1828-BZ-B-CV-RI59UMA20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1000-1030-BZ-B-CV-RI59UMA10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-1030-BZ-B-CV-RI59UMA10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-1030-BZ-B-CV-RI59UMA5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-1030-BZ-B-CV-RI59UMA1001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-1030-BZ-B-CV-RI59UMA25001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-1030-BZ-B-CV-RI59UMA20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1000-5-BZ-B-CV-RI59UMA10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-5-BZ-B-CV-RI59UMA10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-5-BZ-B-CV-RI59UMA5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-5-BZ-B-CV-RI59UMA1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-5-BZ-B-CV-RI59UMA25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-5-BZ-B-CV-RI59UMA20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
