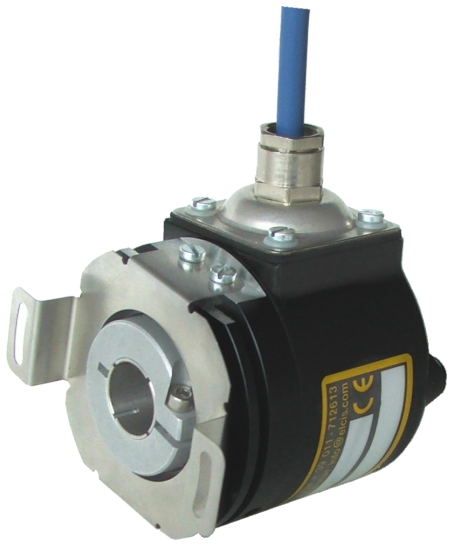

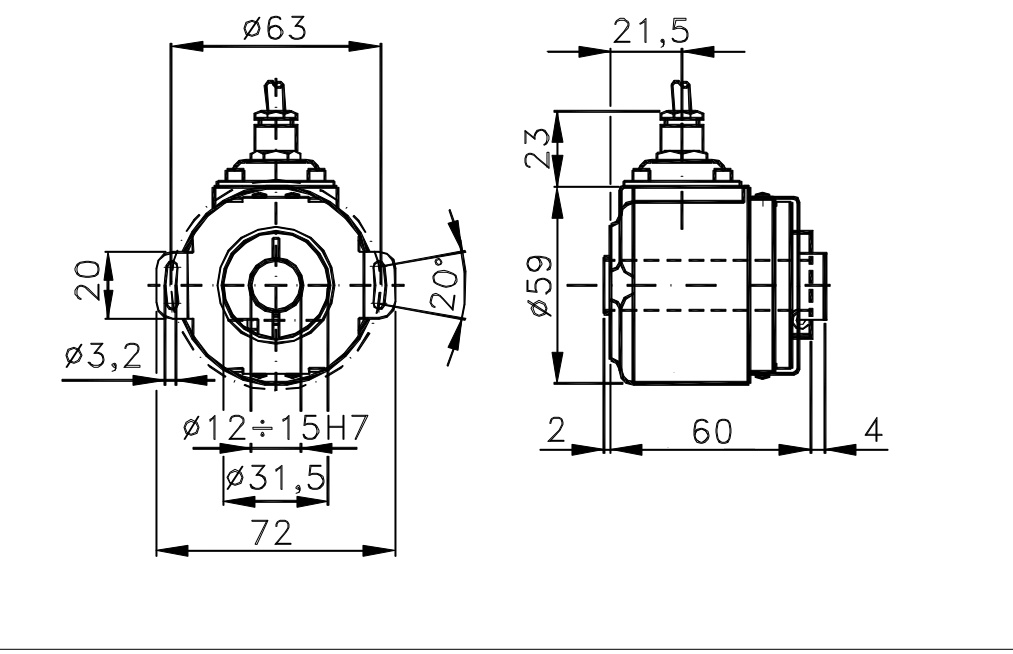

Encoder Incremental per a Motors I/59UMA
Eje pasante Ø6, 8, 10, 12 o 15 mm | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP65 sellado) | Collarín, elástico ±0,2 mm axial
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS
El ELCIS 59UMA (I/59UMA) es un encoder incremental de Ø59 mm, con eje pasante de Ø6, 8, 10, 12 o 15 mm, fijación por collarín y de 1 a 3600 impulsos por vuelta. Un acoplamiento elástico compensa los juegos axial y radial, y la pista de índice cero está a ±10° del inicio mecánico.
La base és dalumini anoditzat i la tapa de Valox 420, amb un pes de 320 g. L'eix passant és d'acer inoxidable, amb diàmetres de 6, 8, 10, 12 i 15 mm (altres sota comanda), i admet una càrrega radial/axial màx. de 6 kg. La compensació màx. de l'acoblament és axial ±0,2 mm, radial ±0,05 mm i angular ±1°.
Ofrece de 1 a 3600 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), versiones M, B, BZ y MZ y electrónicas NPN, PNP, push-pull, TTL, line driver (26LS31, 88C30) y sinusoidal 1 Vpp. La protección es IP64 en el lado del eje (IP65 sellado, IP53 bajo par); en el lado de salida, IP65 con cable CV e IP67 con los conectores CH, CH5 y CH6, siempre con salida radial.
- Fixació per collarí sobre eix passant d'acer inoxidable de Ø6 a Ø15 mm.
- Acoblament elàstic per als jocs axial i radial; compensació màx. axial ±0,2 mm, radial ±0,05 mm i angular ±1°.
- Tres execucions de rodament (costat de l'eix): estàndard IP64 i 6000 rpm, segellat IP65 i 3000 rpm, sota par IP53 i 8000 rpm.
- Electròniques: NPN, PNP, push-pull, TTL, line driver i sinusoïdal 1 Vpp, d'1 a 3600 imp/v.
Preguntes Freqüents Tècniques
Com es munta l'encoder I/59UMA?
Té eix passant de Ø6 a Ø15 mm amb fixació per collarí; segons ELCIS, un acoblament elàstic compensa els jocs axial i radial.
On és l'índex zero de l'I/59UMA?
Segons ELCIS, la pista d‟índex zero està a ±10° de l‟inici mecànic.
Quin grau de protecció té l'I/59UMA?
Al costat de l'eix, IP64 a la versió estàndard, IP65 a la segellada (opció Z) i IP53 a la de baix parell (opció B). Al costat de sortida depèn de la connexió: IP65 amb cable CV i IP67 amb els connectors CH, CH5 i CH6.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat (base) i Valox 420 (tapa) |
| Pes | 320 g |
| Eix | Eje pasante Ø 6÷15 mm en acero inoxidable (personalizable bajo pedido) |
| Càrrega axial/radial màx. | 6 kg |
| Vida útil rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: cable IP65, connector IP67 |
| Alimentació | 5÷30 Vcc (segons codi d'alimentació) |
| Consum màx. | 120 mA (estàndard) / 180 mA (line driver) (personalitzable sota comanda) |
| Impulsos per tornada | 1 a 3600 |
| Freqüència màx. | 100 kHz (300 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard / IP65 segellat / IP53 sota parell |
| RPM màx. contínues | 6000 rpm (estàndard) / 3000 rpm (segellat) / 8000 rpm (sota parell) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temp. operació | 0 ÷ +70 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| I/59UMA-1000-5-BZ-N-CV-RI59UMA10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-5-BZ-N-CV-RI59UMA10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-5-BZ-N-CV-RI59UMA5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-5-BZ-N-CV-RI59UMA1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-5-BZ-N-CV-RI59UMA25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-5-BZ-N-CV-RI59UMA20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1000-824-BZ-B-CV-RI59UMA1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-824-BZ-B-CV-RI59UMA1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-824-BZ-B-CV-RI59UMA500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-824-BZ-B-CV-RI59UMA100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-824-BZ-B-CV-RI59UMA2500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-824-BZ-B-CV-RI59UMA2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1000-1828-BZ-B-CV-RI59UMA10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-1828-BZ-B-CV-RI59UMA10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-1828-BZ-B-CV-RI59UMA5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-1828-BZ-B-CV-RI59UMA1001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-1828-BZ-B-CV-RI59UMA25001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-1828-BZ-B-CV-RI59UMA20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1000-1030-BZ-B-CV-RI59UMA10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-1030-BZ-B-CV-RI59UMA10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-1030-BZ-B-CV-RI59UMA5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-1030-BZ-B-CV-RI59UMA1001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-1030-BZ-B-CV-RI59UMA25001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-1030-BZ-B-CV-RI59UMA20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1000-5-BZ-B-CV-RI59UMA10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-1024-5-BZ-B-CV-RI59UMA10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-500-5-BZ-B-CV-RI59UMA5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-100-5-BZ-B-CV-RI59UMA1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2500-5-BZ-B-CV-RI59UMA25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59UMA-2000-5-BZ-B-CV-RI59UMA20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
