I/59ZP motorrentzako kodetzaile inkrementala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Motorrentzako kodetzaile inkrementala, SENTOREAK

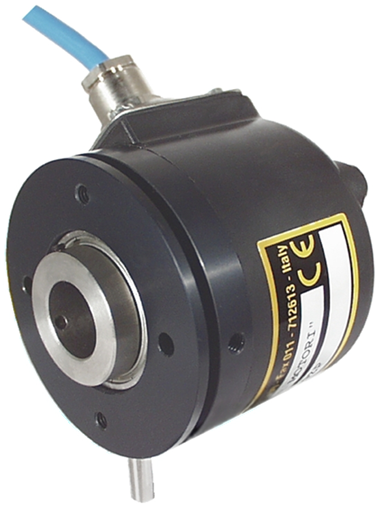

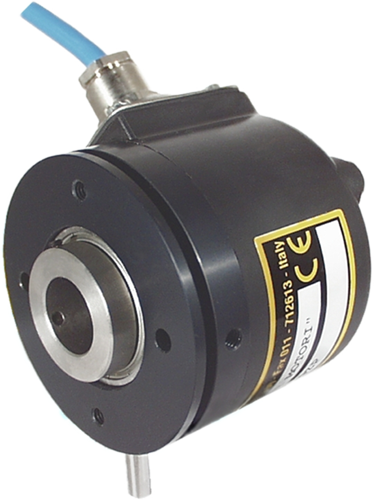

El ELCIS 59ZP (I/59ZP) es un encoder incremental de Ø59 mm, con perno antirrotación Ø5 mm, eje hueco pasante y de 1 a 3600 impulsos por vuelta. Es apto para su uso en motores.
Aluminio anodizatuzko oinarria eta Valox 420 tapa ditu, 300 g pisatzen du eta altzairu herdoilgaitza onartzen du Ø6, Ø8, Ø10, Ø12 eta Ø15 mm-ko ardatzen bidez (Øn eskaeraren arabera). Errotazioaren aurkako torlojua Ø5 mm-koa da.
Genera de 1 a 3600 impulsos por vuelta con una frecuencia máx. de 100 kHz (300 kHz opcional) y se ofrece con electrónicas NPN, PNP, push-pull, line driver, TTL y sinusoidal 1 Vpp, con salida radial por cable o conector. La fuente de luz es un LED con vida ≥ 100000 h.

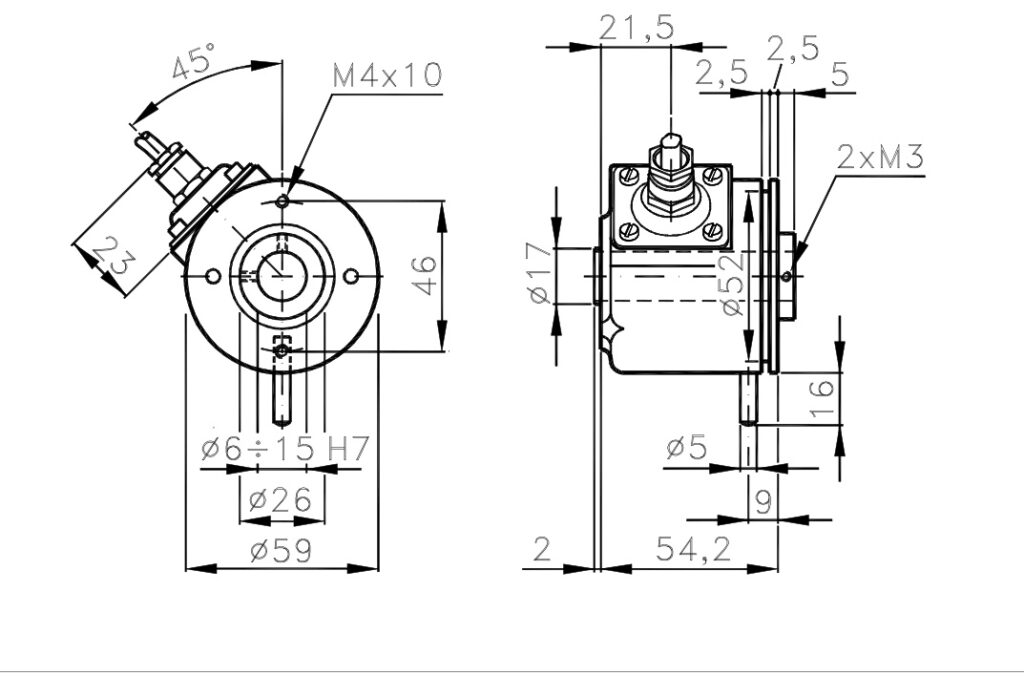

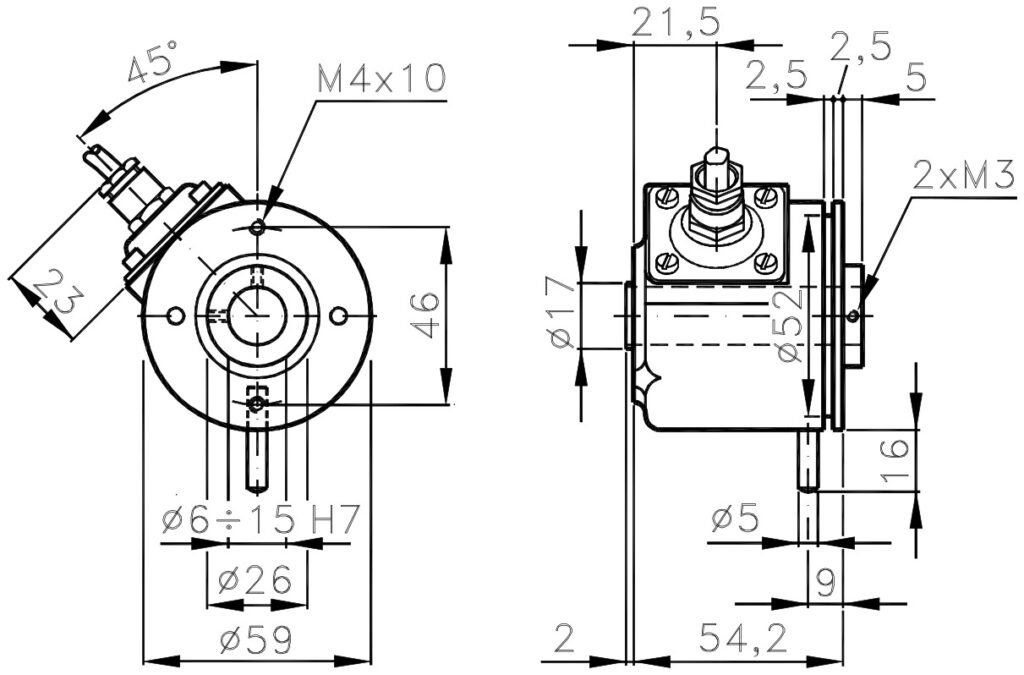

- Errotazioaren aurkako torlojua: Ø5 mm-koa, bere neurriak marrazki dimentsiodunean adierazita.
- BabesaIP64 ardatz aldean (IP65 zigilatua Z aukerarekin, IP53 momentupean B aukerarekin); irteera aldean, konexioaren arabera.
- Abiadura6000 bira/min jarraitu bertsio estandarrean, 3000 bira/min zigilatuta (Z aukera) eta 8000 bira/min momentupean (B aukera).
- Errodamenduak: 1,5 × 10⁹ bira-bizitza eta 6 kg-ko gehienezko karga axial/erradiala.
Maiz egiten diren galdera teknikoak
Zein ardatz-diametro onartzen ditu I/59ZP modeloak?
Ø6, Ø8, Ø10, Ø12 eta Ø15 mm; beste diametro batzuk (Ø n), eskaeraren arabera.
Zein IP babes-maila du I/59ZP-k?
Ardatzaren aldean, IP64 bertsio estandarrean, IP65 bertsio zigilatuan (Z aukera), eta IP53 momentu txikiko bertsioan (B aukera). Irteerako aldean, konexioaren araberakoa da: IP65 CV kablearekin eta IP67 CH, CH5 eta CH6 konektoreekin.
Zer irteera eskaintzen ditu I/59ZP kodetzaileak?
NPN, NPN kolektore irekia, PNP, PNP kolektore irekia, bultzada-tiratzailea, TTL 7404, 26LS31 kontrolatzailea, 88C30 kontrolatzailea eta 1 Vpp sinusoidala.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Pisua | 300 g |
| Ardatza | Eje pasante Ø 6÷15 mm en acero inoxidable (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 6 kg |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera. (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| Elikadura | 5÷30 Vcc (kodearen arabera) |
| Gehienezko kontsumoa. | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 3600era |
| Gehienezko maiztasuna. | 100 kHz-ko (300 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estándar / IP65 sellado (opción Z) / IP53 bajo par (opción B) (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| gehienezko RPM jarraitua | 6000 bira minutuko (estándar) / 3000 rpm (sellado, opción Z) / 8000 rpm (bajo par, opción B) (intermitentes: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Laneko tenperatura | 0 ÷ +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze tenperatura | -30 ÷ +85 °C |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/59ZP11-1024-5-BZ-N-CH-RI59ZP1110245BZNCHR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Conector 12 c. antihorario IP67 · salida radial |
| I/59ZP12-1024-5-BZ-B-CV-RI59ZP1210245BZBCVR | eje Ø 12 mm · 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial |
| I/59ZP15-1024-5-BZ-N-CH-RI59ZP1510245BZNCHR | eje Ø 15 mm · 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Conector 12 c. antihorario IP67 · salida radial |
| I/59ZP15-25-1828-B-B-VL-R-01I59ZP15251828BBVLR01 | eje Ø 15 mm · 25 impulsos/vuelta · 18 ÷ 28 V · bidireccional · Push-pull pro · Cable con conector 10 contactos estándar · salida radial |
| I/59ZP15-500-5-BZ-N-CH-RI59ZP155005BZNCHR | eje Ø 15 mm · 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Conector 12 c. antihorario IP67 · salida radial |
| I/X59ZP15-25-1828-B-B-VL-R-01IX59ZP15251828BBVLR01 | opciones personalizadas · eje Ø 15 mm · 25 impulsos/vuelta · 18 ÷ 28 V · bidireccional · Push-pull pro · Cable con conector 10 contactos estándar · salida radial |
