Transductor Lineal por Cable EF19I
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Desplazamendua, SENTOREAK, Kable linealaren transduktorea, Transduktore linealak

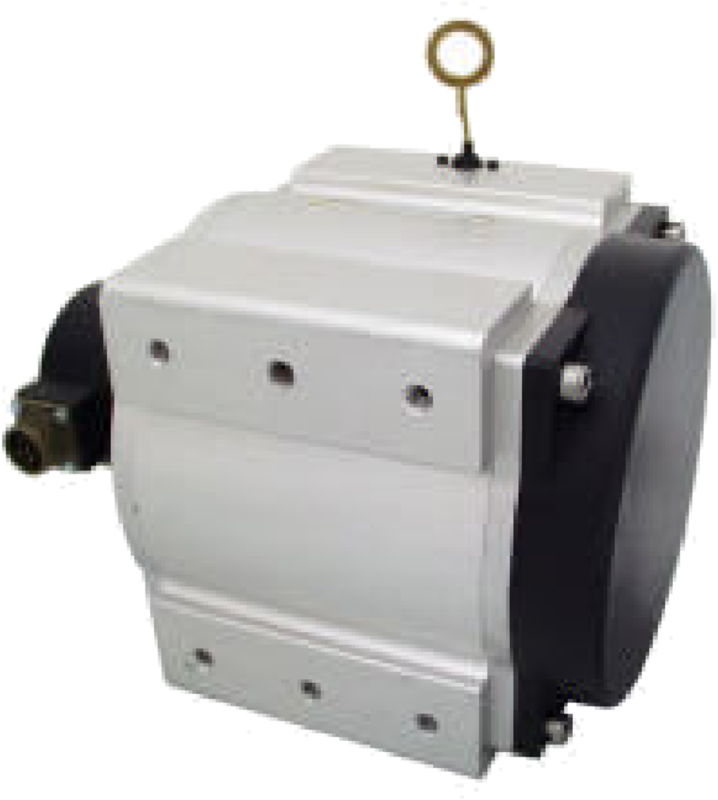

El EF19I de ELCIS es un transductor de cable (Ø 1,35 mm) para la medición de desplazamientos lineales de hasta 40, 50 y 60 metros, en versión incremental o analógica.
Cable de acero inoxidable de Ø 1,35 mm con fuerzas de extracción y retracción de 25 N y 12 N. Ofrece electrónicas incrementales (NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp) o analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), resolución de 0,1 mm o 1 mm, linealidad de ±0,05 % f.s., velocidad máx. de lectura de 4 m/s y aceleración máx. de 2,5 G.
Encoder IP64 y mecánica IP64, trabaja de 0 a 70 °C (almacenamiento de -30 a 85 °C) y pesa 18÷24 kg según longitud. Se alimenta de 5 a 30 V según código y se conecta por cable de 1 m, conectores, conectores en extremo de cable o caja de bornes Phoenix, con protección entre IP00 e IP67 según la conexión. Disponible en guemisa.es.
- Ohiko lasterketak 40, 50, 60 m.
- Cable de acero inoxidable de Ø 1,35 mm; vida media de los rodamientos >10⁶ ciclos a 2 m/s.
- Irten incremental (NPN, PNP, push-pull, driver, TTL, sinusoidal 1 Vpp) o analogikoa (1 kΩ, 4÷20 mA, 0÷10 V).
- Ebazpena 0,1 mm edo 1 mm linealtasunarekin. ±0,05 % f.s.
- Velocidad máx. de lectura 4 m/s y aceleración máx. de 2,5 G.
Maiz egiten diren galdera teknikoak
¿Qué carreras de medida y resoluciones admite el EF19I?
Admite longitudes estándar de 40, 50, 60 m, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000).
¿Qué electrónicas y alimentaciones ofrece el EF19I?
Electrónicas NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp y analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), con alimentación de 5 a 30 V según código. Con driver 88C30, máx. 15 Vdc.
¿Qué conexiones, salidas y grados de protección tiene el EF19I?
Encoder IP64 y mecánica IP64; la salida depende de la conexión. Conexión por cable CV de 1 m (IP65), conectores CM, SM, CL, SL, CD, CH, CH5, CI, CE, C4 y CH6 (IP63 a IP67), conectores en extremo de cable (IP65 en la salida del encoder) o caja de bornes MS (IP00). Cable, conectores y conectores en extremo de cable admiten salida axial o radial (R); la caja de bornes MS solo salida axial.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Longitud estándar máx. | 40, 50, 60 m (personalizable bajo pedido) |
| Vida media de los rodamientos | >10⁶ ciclos a 2 m/s |

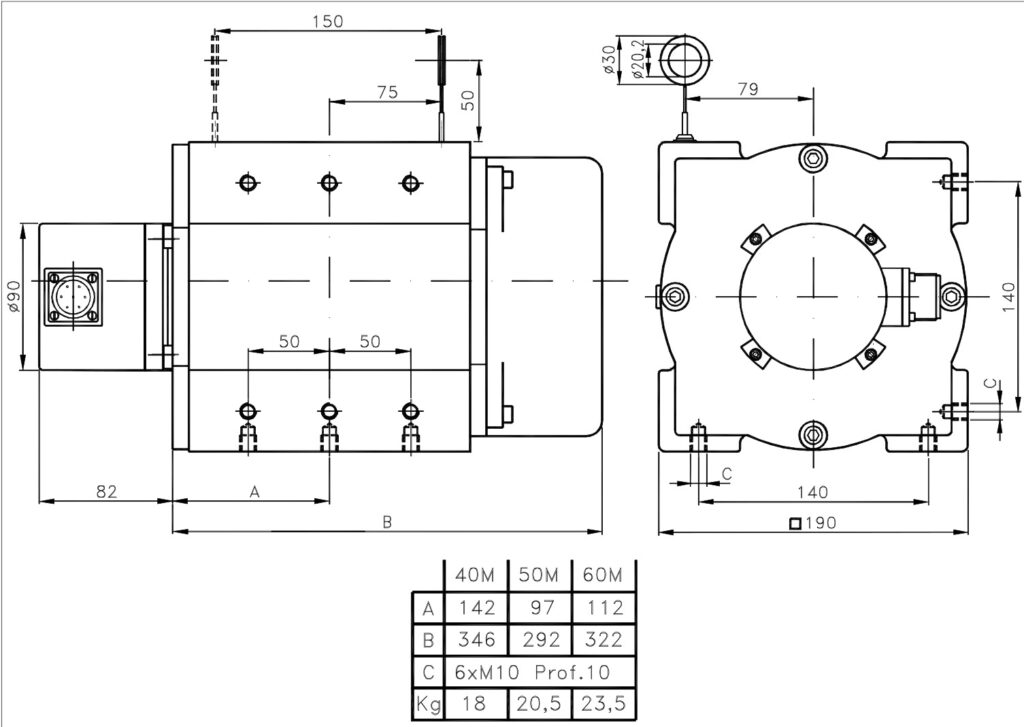

| Pisua | 18÷24 kg según longitud |
| Elektrikoa | |
| Bereizmena | 0,1 mm, 1 mm (personalizable bajo pedido) |
| Error de linealidad máx. | ±0,05 % f.s. (personalizable bajo pedido) |
| Elektronika | NPN, PNP, push-pull, driver 26LS31/88C30, TTL 7404, sinusoidal 1 Vpp, potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V |
| Elikadura | 5 V, 12 V, 24 V (±5 %) o rangos de 8 a 30 V, según código |
| Gehienezko kontsumoa. | 120 mA estandarra · Line driver 180 mA (personalizable bajo pedido) |
| Irten | Axial o radial (R); caja de bornes MS solo axial |
| Argi-iturria | LED 100000 h ≥ bizitzarekin |
| Babesa eta ingurumena | |
| Aceleración / Velocidad máx. | 2,5 G · 4 m/s |
| Babes gradua | Encoder: IP64 · Mecánica: IP64 · Salida: según conexión |
| Talkaren/bibrazioaren erresistentzia | 50 G x 11 ms · 12 G (10 ÷ 2000 Hz) |
| Tenperatura | Funcionamiento 0 ÷ 70 °C · almacenamiento -30 ÷ 85 °C (personalizable bajo pedido) |
| Beste ezaugarri batzuk | |
| Cable y fuerzas de tracción | Ø 1,35 mm, acero inoxidable · Extracción 25 N · Retracción 12 N |
