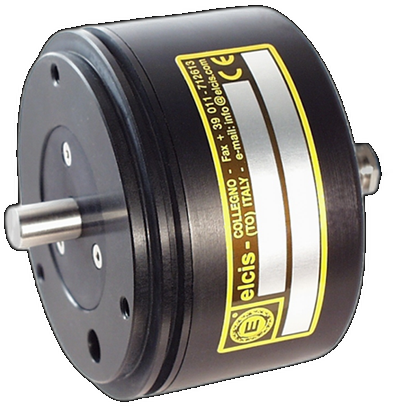

I/90D Kodetzaile Inkremental Handia
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Bereizmen handiko kodetzaile inkrementala, SENTOREAK
El ELCIS 90D (I/90D) es un encoder incremental de alta resolución de carcasa metálica Ø90 mm, con eje Ø10 h7 y de 1 a 90000 impulsos por vuelta. Está indicado para mesas divisoras y aplicaciones afines, con buena estanqueidad frente a agentes ambientales externos.
Aurrealdeko erdigunea (Ø80 h7) eta altzairu herdoilgaitzezko ardatz sendoa (Ø10 h7) dituen metalezko kaxa batean sartuta, I/90D-k 1 eta 90.000 pultsu artean ematen ditu bira bakoitzeko, 100 kHz-ko maiztasun-erantzun maximoarekin (aukerakoa 1000 kHz-ra arte). 12 irteera elektroniko aukera ditu (NPN, PNP, push-pull, 26LS31 eta 88C30 kontrolatzaileak, eta 1 Vpp irteera analogiko sinusoidala) 5 eta 30 V arteko elikatze-iturriarekin.
Construcción mecánica en aluminio anodizado con eje de acero inoxidable para 3 kg de carga. Admite velocidades de 6000 rpm continuas (hasta 12000 rpm en versión de bajo par) y protección en el lado del eje IP65 estándar, IP66 con rodamientos sellados e IP53 con rodamientos de bajo par, con salida de cable axial o radial, 11 conectores de cable y 17 de extremo de cable.
- Ebazpena 1etik 90000ra bitarteko pultsuak itzuli bakoitzeko eta gehienezko maiztasuna 100 kHz (1000 kHz aukerakoa).

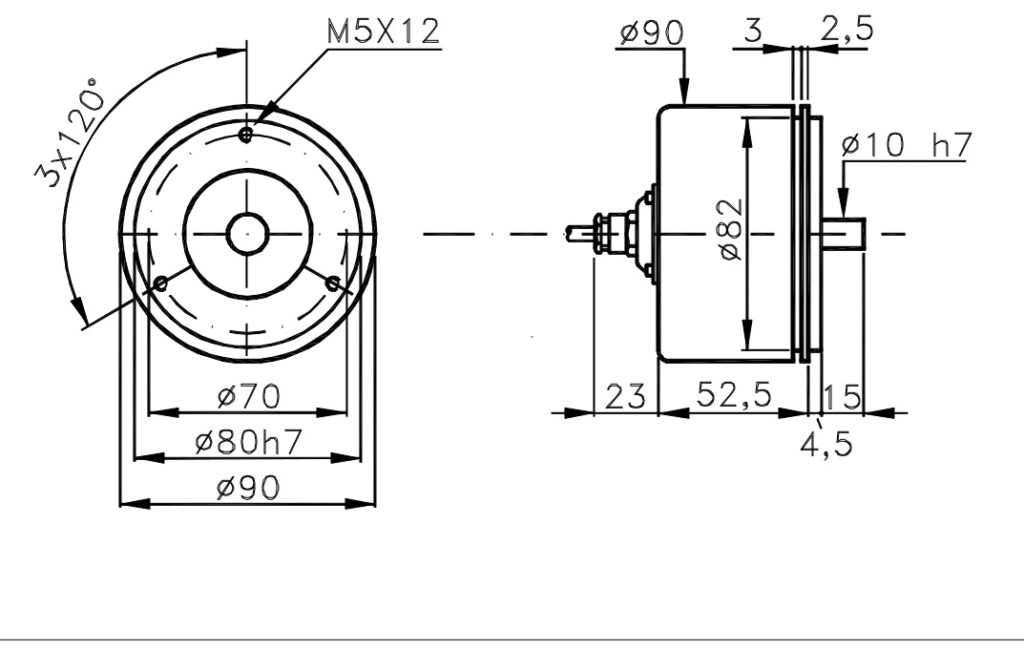

- Metalezko karkasa. Ø90 mm erdigunearekin. Ø80 h7 eta pisua 600 gramo.
- Ardatz solidoa altzairu herdoilgaitza -ren Ø10 h7 babesarekin. IP65 (aukera IP66 zigilatuta).
- Bizkortu arte. 6000 bira/min jarraitua (12000 bira/min (momentu txikiko bertsioan).
Maiz egiten diren galdera teknikoak
Zein bereizmen eta erantzun-maiztasun lortzen ditu I/90D kodetzaileak?
Biraketa bakoitzeko 1etik 90000 pultsu artean lortzen ditu, 100 kHz-ko gehienezko maiztasun estandarrarekin eta 1000 kHz-rainoko (1 MHz) maiztasun handiko aukerekin.
Zer babes eta errodamendu aukera eskaintzen ditu?
IP65 babes estandarra du ardatzaren aldean, IP66 zigilatutako errodamenduak (Z aukera) edo IP53 momentu baxuko errodamenduak (B aukera) izateko aukerarekin.
Zer irteera-seinale eta elektronika ditu barnean?
12 konfigurazio onartzen ditu, NPN, PNP, push-pull irteera digitalak, 26LS31 eta 88C30 kontrolatzaileak eta 1 Vpp-ko irteera analogiko sinusoidala barne.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Metalezko Ø90 mm |
| Pisua | 600 g |
| Ardatza | Ø10 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 3 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP00tik IP67ra (ikusi fitxa teknikoa) |
| Elikadura | 5–30 V bertsioaren arabera (ikusi zehaztapen teknikoak) |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 90000ra |
| Gehienezko maiztasuna. | 100 kHz-ko (1000 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra • IP66 zigilatua (Z) • IP53 momentu txikia (B) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua · 12000 momentu baxua (aldizkakoa: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze Tenperatura. | -30 … +85 °C |
