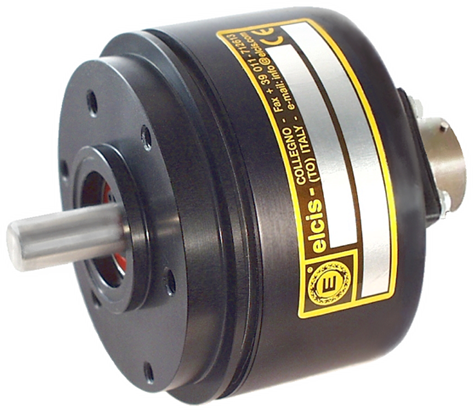

Bira bakarreko kodetzaile absolutua A/390A
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK
El ELCIS 390A (A/390A) es un encoder absoluto monovuelta óptico de 2 a 14 bits, apto para trenes de laminación y otros ambientes adversos, con carcasa totalmente metálica y doble junta tórica.
Como encoder absoluto monovuelta óptico, con fuente LED y fototransistores, el A/390A ofrece hasta 16384 pasos por vuelta (14 bit) en código Gray, Binario, Excess, BCD o personalizado. La salida es paralela, con opciones de LED de cero, Latch, Paridad y Multiplexor, serie SSI (RS422) en Gray o Excess, o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.

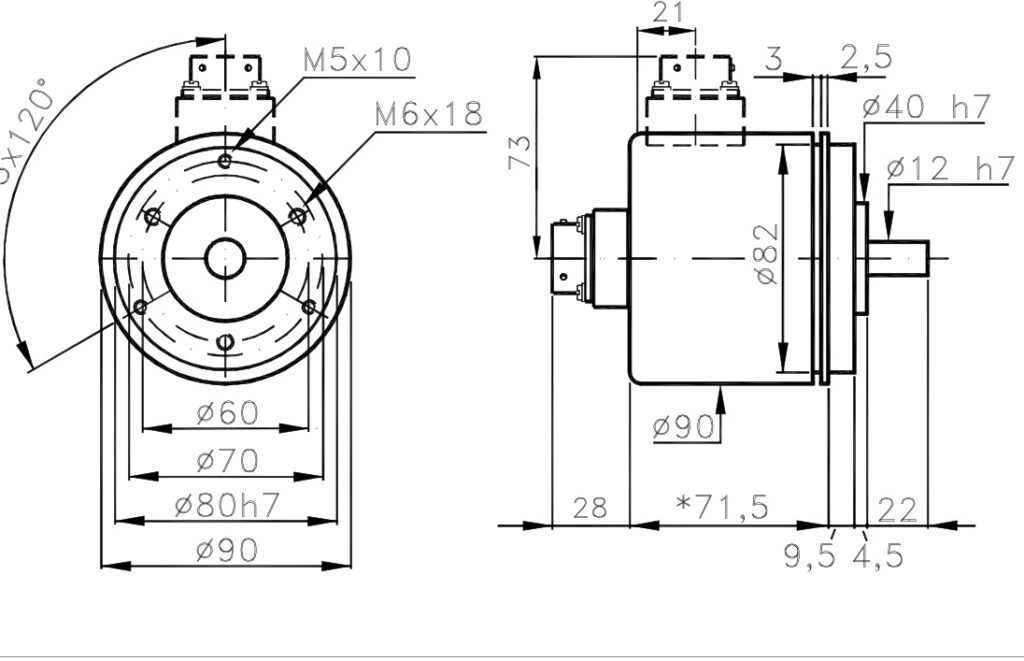

Con carcasa Ø90 mm, base y tapa de aluminio anodizado y eje de acero inoxidable Ø12 h7, admite 15 kg de carga radial/axial, resiste impactos de 40 G (11 ms) y vibraciones de 12 G (10–2000 Hz), y trabaja entre 0 y +70 °C con protección IP66 en el lado del eje (IP67 en versión sellada). Peso: 800 g.
- Ebazpena 2tik 14 biteraarte 16384 urratsak itzuli bakoitzeko.
- Bost potentzia-tarte: 5 V eta 15 V ±5 %, 8–24 V, 18–28 V eta 10–30 V.
- Irteera analogikoa 10 bit, egungoan edo 0–10 V 360°-tan.
- Interfaze paraleloaren aukerak: LEDik gabekoa, Pestilloa, Parekotasuna eta Multiplexorea.
- LED argi iturri biziduna ≥ 100.000 ordu.
Maiz egiten diren galdera teknikoak
Zein bereizmen eskaintzen ditu A/390A-k kode bakoitzean?
Gray, Binario eta BCD-n, 8, 16, 32, 64, 128, 256 edo 512 urrats biraketa bakoitzeko; Gray eta Binarioan, baita ere 1024, 2048, 4096, 8192 edo 16384; Gehiegizkoan, Binarioan eta BCD-n, 10, 100, 500, 1000, 180, 360, 720 edo 900; eta Gehiegizkoan eta Binarioan, 1440, 1800, 2000, 2880, 3600 edo 4000. Beste bereizmen batzuk eskuragarri daude eskaera eginez gero.
Zer muga ditu irteera analogikoak?
10 biteko posizioa (1024 div/bira) korronte edo tentsio analogiko bihurtzen du (0–10 V) 360°-ko biraketa egiteko. 15 V edo 18–28 V-ko elikatze-iturriarekin eta 1024ko bereizmenarekin bakarrik eskuragarri.
SSI interfazea kode bitar edo BCDrekin erabil al daiteke?
Ez. SSI serieko irteera Gray edo Excess kodearekin bakarrik dago eskuragarri. Binary edo BCDrako, interfaze paraleloa erabiltzen da, non Latch sarrera estandarra den.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Ø90 mm |
| Oinarria eta tapa | Aluminio anodizatua (eskaeraren arabera pertsonalizagarria) |
| Ardatza | Ø12 h7 acero inoxidable (opc. Ø10, Ø12,7, Ø14 o bajo pedido) (personalizable bajo pedido) |
| gehienezko karga erradial/axiala. | 15 kg |
| Hasierako momentua | 90 gcm estandarra · 150 gcm zigilatua |
| Elektrikoa | |
| Interfazea | Paraleloa (estandarra) · SSI (RS422) · korronte edo tentsio analogikoa |
| Irteerako babesa | IP64tik IP66ra konexioaren arabera. |
| Elikadura | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Gehienezko kontsumoa. | 200–400 mA bit kopuruaren arabera (eskaeraren arabera pertsonalizagarria) |
| Gehienezko maiztasuna. | 25 kHz-ko (eskaeraren arabera pertsonalizagarria) |
| Irteera kodeak | Grisa, Binarra, Gehiegizkoa, BCD, Pertsonalizatua |
| Bereizmen maximoa. | 16384 urrats/biraketa (14 bit) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP66 estandarra · IP67 zigilua |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua (aldizka: +30 %) |
| Funtzionamendu/biltegiratze tenperatura | 0 … +70 °C / -30 … +85 °C (eskaeraren arabera pertsonalizagarria) |
| Erreferentzia | Konfigurazioa |
|---|---|
| A/390A-G-256-824-B-CV-RA390AG256824BCVR | Grisa · 256 urrats/bira · 8–24 V · Push-pull + PTC (1–12 bit) · 1 m-ko kablea · IP65 · irteera erradiala |
| A/390A-G-256-1828-B-CV-RA390AG2561828BCVR | Grisa · 256 urrats/bira · 18–28 V · Push-pull + PTC (1–12 bit) · 1 m-ko kablea · IP65 · irteera erradiala |
| A/390A-G-256-1030-B-CV-RA390AG2561030BCVR | Grisa · 256 urrats/bira · 10–30 V · Push-pull + PTC (1–12 bit) · 1 m-ko kablea · IP65 · irteera erradiala |
| A/390A-G-256-1828-KP-CV-RA390AG2561828KPCVR | Grisa · 256 urrats/bira · 18–28 V · NPN igorle irekia + PTC · 1 m-ko kablea · IP65 · irteera erradiala |
| A/390A-G-256-5-B-CV-RA390AG2565BCVR | Grisa · 256 urrats/biraketa · 5 V ±5 % · Push-pull + PTC (1–12 bit) · 1 m-ko kablea · IP65 · irteera erradiala |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
