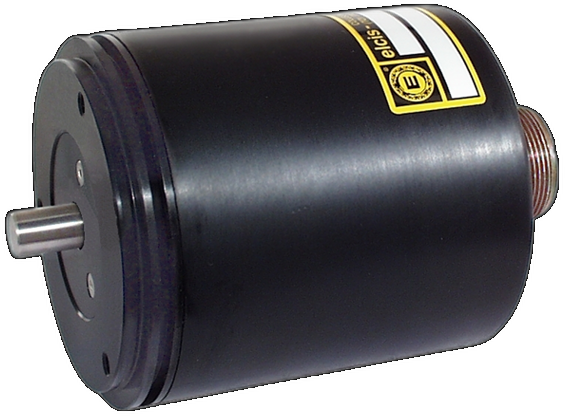

I/90K-ko kodetzaile inkremental bikoitza
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Bereizmen bikoitzeko kodetzaile inkrementala, SENTOREAK

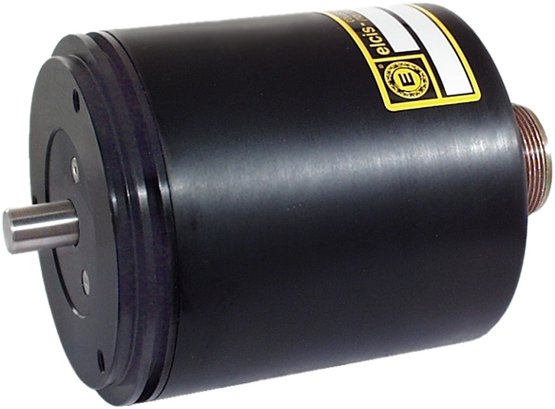

El ELCIS 90K (I/90K) es un encoder incremental de doble resolución con carcasa Ø90 mm, formado por dos encoders internos que ofrecen 1 a 36000 + 1 a 2540 impulsos por vuelta. Sus salidas son independientes en número de impulsos, alimentación y electrónica, y están aisladas galvánicamente entre sí. La electrónica es NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp, con frecuencia máxima de 100 kHz (300 kHz opcional) y alimentación de 5–30 V según versión. Base y tapa de aluminio anodizado, eje de acero inoxidable Ø11 h7 con 6 kg de carga radial/axial y peso de 950 g. Trabaja de 0 a +70 °C con protección IP65 en el eje (IP66 sellado) e IP65 a IP67 en la salida según conexión: cable, conector, conector en extremo de cable o caja de bornes (IP00).
I/90K-k bi kodetzaileak integratzen ditu. Biraketa bakoitzeko 1etik 36000ra + 1etik 2540ra bitarteko pultsuak eskaintzen ditu, 100 kHz-ko gehienezko maiztasuna (300 kHz aukerakoa), eta NPN, PNP, push-pull elektronika, 26LS31 eta 88C30 kontrolatzaileak, TTL, bereizlea eta 1 Vpp irteera sinusoidala.

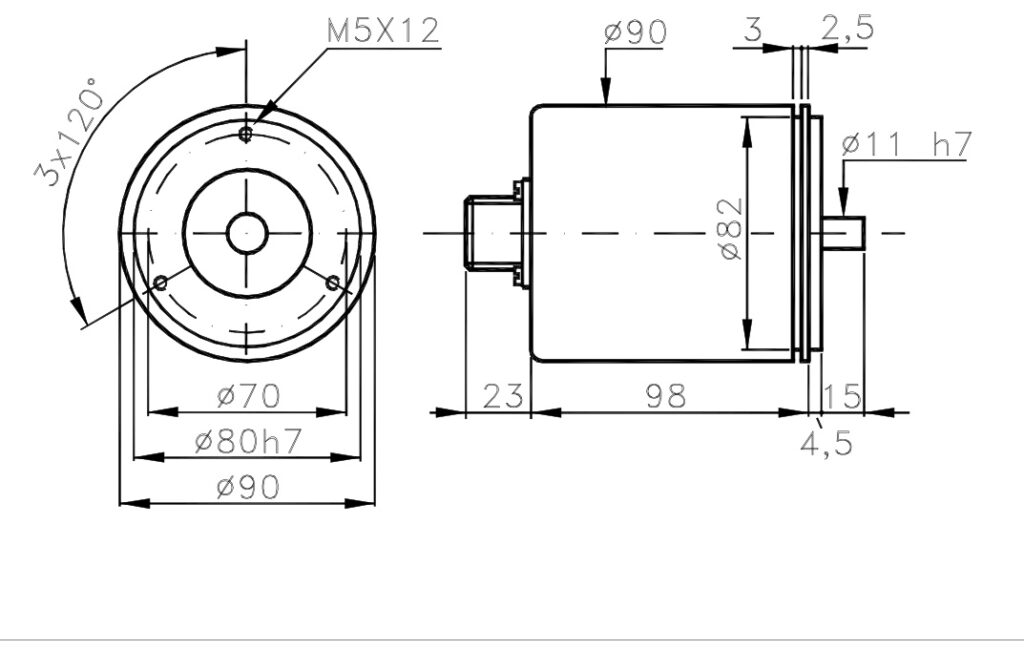

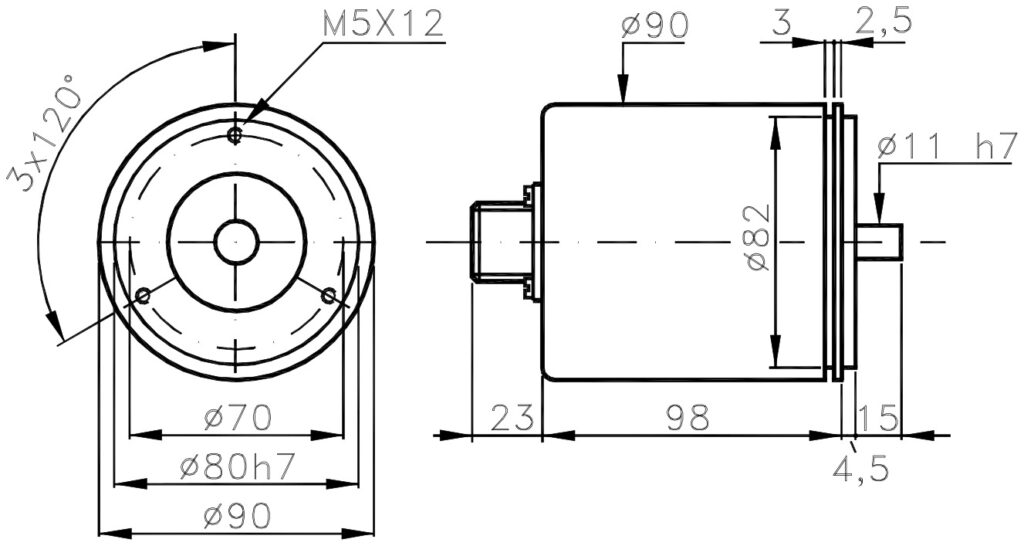

Carcasa Ø90 mm, base y tapa de aluminio anodizado y eje de acero inoxidable Ø11 h7 que admite 6 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado) y se conecta por cable, conector, conector en extremo de cable o caja de bornes (IP00).
- Versiones (1) a (9) con señal monodireccional, bidireccional o bidireccional + cero para cada encoder; la versión (0) es especial.
- Ebazpena 1etik 36000ra + 1etik 2540ra pultsuak itzuli bakoitzeko eta maiztasun bakoitzeko gehienez 100 kHz (300 kHz aukerakoa).
- Nutrizioa 5etik 30 V-ra bertsioaren eta elektronikaren arabera: NPN, PNP, push-pull, 26LS31 eta 88C30 kontrolatzaileak, TTL, bereizlea eta sinusoidala 1 Vpp.
- Arte 6000 bira/min errodamendu estandarrekin jarraitua eta 3000 bira/min errodamendu zigilatuarekin (Z aukera).
Maiz egiten diren galdera teknikoak
Nola adierazten dira bi kodetzaileak eskaera-kodean?
Biraketa bakoitzeko pultsuen, elikatze-iturriaren eta elektronikaren eremuek bi balio dituzte, I kodetzailearena eta II kodetzailearena; adibidez, 1000 / 500 pultsu, 5 / 82 elikatze-iturriarentzat eta N / B elektronikarentzat.
Zein seinale bertsio eskaintzen ditu I/90K-k?
(1)etik (9)ra bitarteko bertsioek, I kodetzailearentzat eta II kodetzailearentzat, norabide bakarreko, bi norabideko edo bi norabideko + zero seinalea konbinatzen dituzte; (0) bertsioa berezia da bietan.
Zein ardatz babesteko aukera daude eskuragarri?
IP65 bertsio estandarrean eta IP66 errodamendu zigilatuarekin (Z aukera, 3000 rpm jarraitua).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Ø90 mm |
| Pisua | 950 g |
| Ardatza | Ø11 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 6 kg |
| Elektrikoa | |
| Irteerako babesa | Según conexión: IP65 a IP67 (ver ficha técnica) |
| Elikadura | 5–30 V bertsioaren arabera (ikusi zehaztapen teknikoak) |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 36000ra +1etik 2540ra |
| Gehienezko maiztasuna. | 100 kHz-ko (300 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra · IP66 zigilatua (Z) (momentu txikiko aukerarik gabe) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua (aldizkakoa: +30 %; momentu baxuko aukerarik ez) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze Tenperatura. | -30 … +85 °C |
