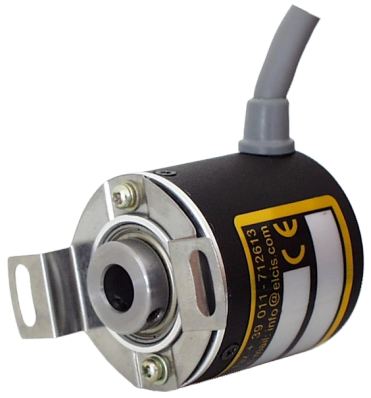

I/38Z motorrentzako kodetzaile inkrementala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Motorrentzako kodetzaile inkrementala, SENTOREAK
Ardatz txikiko motorrek enkoder trinkoak behar dituzte, zurruntasun mekanikoa edo abiarazte-momentua arriskuan jartzen ez dutenak industria-aplikazio zorrotzetan.
I/38Z Motor Inkrementalen Kodetzaileak arazo hau konpontzen du bere malguki-artikulazio hondoratuarekin, Ø4÷8 mm-ko ardatzekin bateragarritasuna ahalbidetuz buxinen bidez eta Push-Pull edo Line Driver irteera eskainiz.
Aluminioz eta altzairuz eraikia, errodamendu iraunkorrekin, 10G-ko bibrazioa eta -10 eta 70 °C arteko tenperaturak jasaten ditu. Kodetzaile hau eskuragarri dago... guemisa.es.
- 100.000 ordu baino gehiagoko iraupena bermatuta duen LED argia.
- Errodamenduaren iraupena 1,5 x 10^9 bira.
- 10G-ko bibrazio-erresistentzia 10÷2000Hz tartean.
- 5V ±5% edo 12÷24 V (DC) elikatze-iturri malgua.
Maiz egiten diren galdera teknikoak
Zertan bereizten da bertsio estandarra I/38Z-ren IP65 iragazgaitz aukeratik?
Bertsio estandarrak IP54 babesa eskaintzen du, eta aukera iragazgaitzak zigilatze osoa gehitzen du ingurune zorrotzagoetarako. Bietako aluminiozko eta altzairuzko karkasa bera dute, baina IP65 aukerak zehaztapen gehigarriak behar ditu eskatzerakoan.
Zer lerrokatze-neurri hartu behar dira I/38Z ardatzerako muntaian zehar?
Kodetzaileak ±0,2 mm-ko ardatz-konpentsazioa eta ±0,2 mm-ko erradial-konpentsazioa onartzen ditu. Ezinbestekoa da tolerantzia hauek errespetatzea instalazioan zehar 1,5 x 10^9 bira-iraupena duten errodamenduen higadura goiztiarra saihesteko.
Zein konektore eta irteera aukera daude eskuragarri I/38Z-rako?
Push-Pull edo Line Driver irteerak 30 mA-ko gehienezko kontsumoarekin eskaintzen dira. Konexioek terminal blokeak edo kable muturretako konektoreak barne hartzen dituzte, hala nola VMC, TMC, VLC eta TLC, behar den konfigurazio elektronikoaren arabera.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Sentsore mota | Gehigarri |
| Aplikazio nagusia | I/38Z motorrak |
| Elikadura | 5V ±5% / 12÷24 V (JK) |

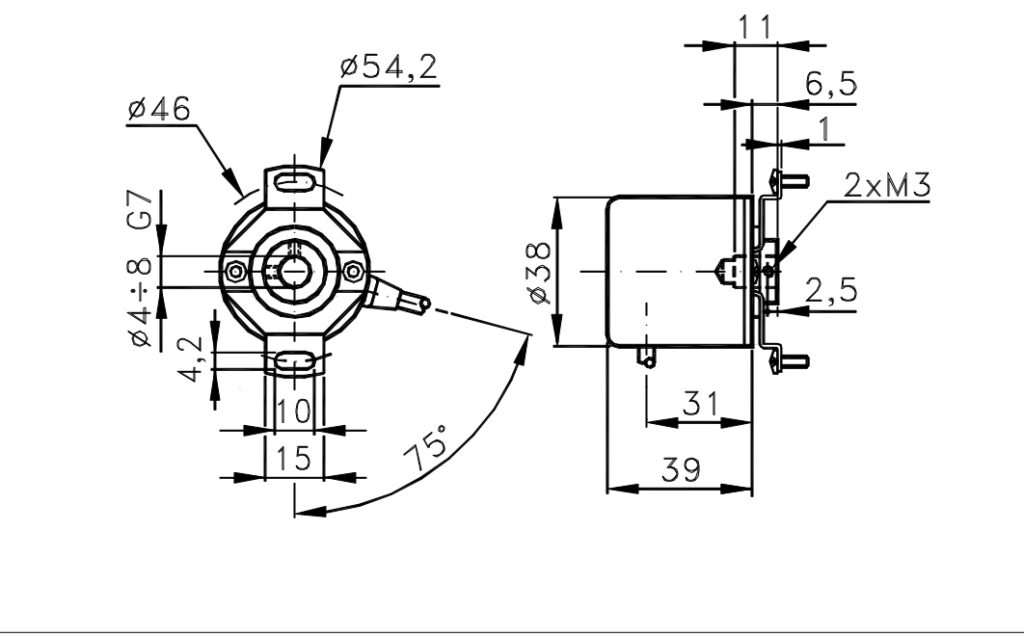

| Ardatza | Ø 4÷8 mm (Altzairua) |
| Pisua | 180 gramo (Estandarra) |
| Gehienezko karga | 1,5 kg (Erradiala/Ardatza) |
| Gehienezko RPM | 5000 (Jarraitua) |
| Abiarazteko momentua | > 5 gcm |
| Errodamenduaren bizitza | 1,5 x 10^9 bira |
| Zarata elektrikoa | LED (> 100.000 ordu) |
| Inpaktu-erresistentzia | 40G x 11ms |
| Bibrazio-erresistentzia | 10G (10÷2000Hz) |
| Tenperaturak | -10÷70 °C (Funtzionamendua) |
| Pultsuak/Iraultza | 1 ÷ 2500 PPR |
| IP babesa | IP54 Estandarra / IP65 Aukera |
