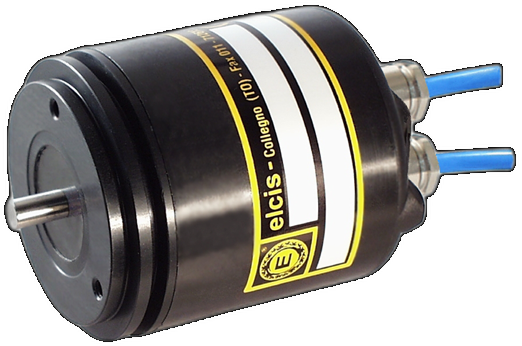

I/58SY kodetzaile inkremental bikoitza
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Bereizmen bikoitzeko kodetzaile inkrementala, SENTOREAK
El ELCIS 58SY (I/58SY) es un encoder incremental de doble resolución de Ø58 mm, con doble detector fotoeléctrico y doble electrónica, independientes galvánicamente, para fijación tipo servo o con tornillos. Ofrece de 1 a 3600 impulsos por vuelta, frecuencia máxima de 100 kHz (300 kHz opcional) y electrónica NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30. Se alimenta entre 5 y 30 V según versión; con driver 88C30, máx. 15 Vdc. Base y tapa de aluminio anodizado, eje de acero inoxidable Ø6 h7 con 3 kg de carga radial/axial y peso de 550 g. Trabaja de 0 a +70 °C con protección IP64 en el eje (IP66 sellado, IP53 bajo par) y se conecta por cable o conector en extremo de cable (IP65), o por conector HH (IP67).
El I/58SY ofrece de 1 a 3600 impulsos por vuelta, frecuencia máxima de 100 kHz (300 kHz opcional) y electrónica NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30. Se alimenta entre 5 y 30 V según versión; con driver 88C30, máx. 15 Vdc.
Base y tapa de aluminio anodizado y eje de acero inoxidable Ø6 h7 que admite 3 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable (IP65), conector HH (IP67) o conector en extremo de cable (IP65).
- Disko bakarreko kodetzailea, detektagailu fotoelektriko bikoitzarekin eta elektronika bikoitzarekin, galbanikoki independentea.
- Ebazpena 1etik 3600era pultsu itzuli bakoitzeko eta maiztasun bakoitzeko gehienez 100 kHz (300 kHz aukerakoa).
- Nutrizioa 5etik 30 V-ra según versión (con driver 88C30, máx. 15 Vdc) y electrónica NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30.
- Arte 12000 bira/min jarraitua momentu baxuko errodamenduekin eta 8000 bira/min bertsio estandarrean.
Maiz egiten diren galdera teknikoak
Nola adierazten dira bi kodetzaileak eskaera-kodean?
Potentzia eta elektronika eremuek bi balio dituzte, I kodetzailearena eta II kodetzailearena; adibidez, 5/82 potentziarako eta N/B elektronikarako.
Zein seinale bertsio eskaintzen ditu I/58SY-k?
(1)etik (9)ra bitarteko bertsioek, I kodetzailearentzat eta II kodetzailearentzat, norabide bakarreko, bi norabideko edo bi norabideko + zero seinalea konbinatzen dituzte; (0) bertsioa berezia da bietan.
Zein ardatz babesteko aukera daude eskuragarri?
IP64 bertsio estandarrean, IP66 errodamendu zigilatuarekin (Z aukera, 3000 bira/min jarraitua) eta IP53 momentu baxuko errodamenduekin (B aukera, 12000 bira/min jarraitua).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |

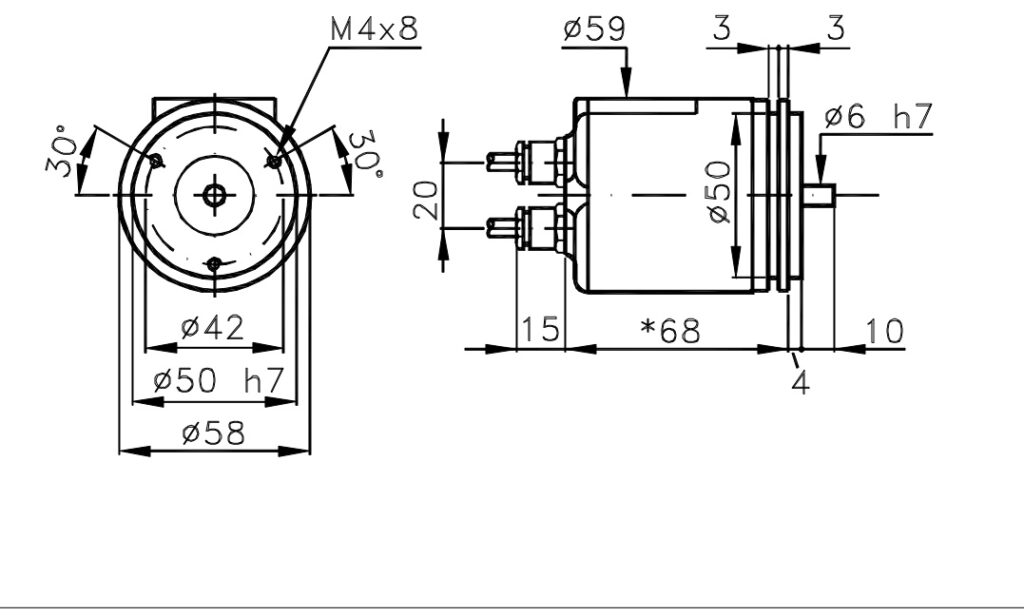

| Etxebizitza | Ø58 mm |
| Finkapena | Servo mota edo torlojuekin |
| Pisua | 550 g |
| Ardatza | Ø6 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 3 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP65 (cable) a IP67 (conector HH) |
| Elikadura | 5–30 V bertsioaren arabera. |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 3600era |
| Gehienezko maiztasuna. | 100 kHz-ko (300 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra • IP66 zigilatua (Z) • IP53 momentu txikia (B) |
| gehienezko RPM jarraitua | 8000 estandarra · 3000 zigilatua · 12000 momentu baxua (aldizkakoa: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/58SY-100-82/82-9-P/P-CC-01I58SY10082829PPCC01 | 100 impulsos/vuelta · 8–24 V / 8–24 V · bidireccional + cero · PNP / PNP · CV + CV · IP65 · salida axial |
