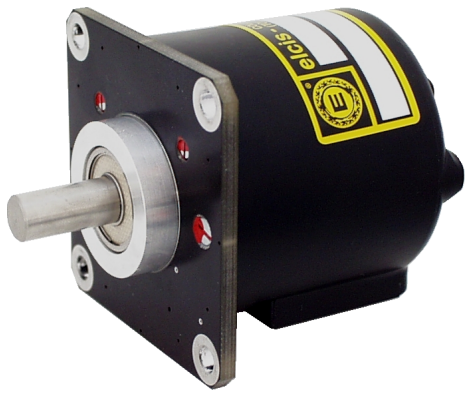

Bira bakarreko kodetzaile absolutua A/363QJ
A/363QJ bira bakarreko kodetzaile absolutuak automatizazio industrialean kostuak baxuak mantentzeko behar kritikoa asetzen du, sistemaren fidagarritasuna galdu gabe. Aurrekontu mugatuko inguruneetarako diseinatua, irtenbide sendoa eskaintzen du, beharrezkoak ez diren bira anitzeko kodetzaileen konplexutasunak ezabatzen dituena.
Unitateak 10 biteko (1024 posizio) bereizmen maximoa eskaintzen du, 5V eta 30V arteko elikatze-iturri malguarekin. Bere arkitekturak gora/behera kommutazioa eta interfaze paralelo, SSI edo analogikoetarako konfiguratutako irteera elektronikoa ahalbidetzen ditu, sistemaren aldaketak egin beharrik gabe dauden kontrol-logikara egokituz.
Gorputz konposatu batekin eta errodamendu zigilatuekin eraikia, 12G-ko bibrazioak eta -30 °C-tik +85 °C-ra bitarteko funtzionamendu-tenperaturak jasaten ditu. Bere Ø9.52 mm-ko altzairu herdoilgaitzezko ardatzak zehaztasun mekanikoa bermatzen du ingurune zorrotzetan. Informazio tekniko osoa eskuragarri dago eskatuz gero. guemisa.es.
- Gehienezko 1024 posizioko bereizmena Gray edo Excess kodearekin.
- Errodamenduaren iraupena 1,5×10^9 birakoa da etengabeko karga partzialpean.
- IP65 babesa bai irteerako aldean bai zuhaitzaren aldean.
- 18/30 gcm-ko abiarazte-momentua, 2000 Hz-rainoko maiztasunekin bateragarria.
Maiz egiten diren galdera teknikoak
Nola bereizten da interfaze paralelo estandarra SSI edo aukera analogikoetatik?
Paralelo (-) interfazea bit zuzeneko irakurketarako estandarra da, eta (S) Serieko SSI-k serieko transmisio sendoa eskaintzen du. (A) eta (V) aukerekin, posizio angeluarra korronte edo tentsio analogiko proportzionalean bihurtzen da, eta hori erabilgarria da PID kontrolagailuentzat, bihurketa digital gehigarririk behar izan gabe.

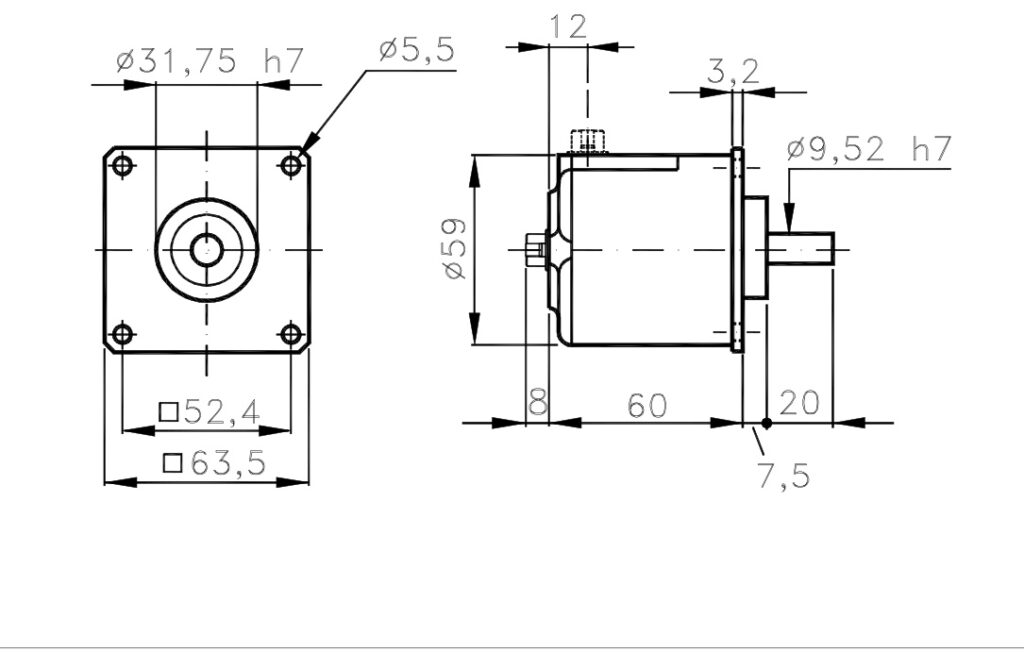

Zer lerrokatze-neurri behar ditu A/363QJ ardatzak instalazioan zehar?
9,52 mm-ko Øko altzairu herdoilgaitzezko ardatzak 50G-ko karga erradial eta axialak jasaten ditu. Ezinbestekoa da zigilatutako errodamenduen higadura goiztiarra saihesteko deslerrokatze mekaniko gehiegirik ez egotea, batez ere RPM muga jarraitu maximoaren ondoan funtzionatzen denean.
Zein konektore eta kableatu aukera daude eskuragarri konexio elektrikorako?
IP65 babesarekin metro bateko kableatua eskaintzen da. Aukeren artean, 26 pineko (PT02A16-26P), 10 pineko (MS310A18-1P) edo DB25P konektoreak daude interfaze espezifikoetarako, guztiak baldintza industrialak jasateko eta dauden kontrol sistemekin integrazioa errazteko diseinatuta.
Zein dira baimendutako funtzionamendu-tenperatura eta biltegiratze-mugak?
Funtzionamendua 0 °C eta +60 °C artean bermatuta dago, eta biltegiratzeak -30 °C eta +85 °C arteko tarte zabalagoa onartzen du. Produktuak 72 orduz +75 °C-tan tenperatura igotzeko proba bat barne hartzen du LED eta fototransistore sentsore optikoen egonkortasuna bermatzeko.
Nola integratzen da A/363QJ seinale analogikoak behar dituzten kontrol sistemekin?
Aplikazio analogikoetarako, bertsio estandarrak 10 bitak 4–20mA-ko korronte edo 0–10V-ko tentsio bihurtzen ditu. Horri esker, sarrera analogikoak irakurtzen dituzten PLC edo kontrolagailuekin zuzenean integra daiteke, sisteman kanpoko A/D bihurgailu gehigarrien beharra ezabatuz.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Bereizmen maximoa | 2tik 10 bitera (4tik 1024ra posiziora) |
| Energia-iturria | 18–28 V, 5 V ±5%, 15 V ±5%, 8–24 V, 10–30 V |
| Argi-iturriaren batez besteko bizitza-iraupena | =100.000 ordu |
| Funtzionamendu-tenperatura | 0 – +60 °C |
| Ardatza (Zuhaitza) | Altzairu herdoilgaitza Ø 9.52 h7 |
| Gehienezko karga axiala/erradiala | 3 kg |
| Abiarazteko momentua | 18 / 30 gcm |
| Gehienezko RPM jarraitua | 6.000 / 3.000 |
| Gehienezko RPM tarteka | 6.000 / 3.000 |
| Errodamenduaren bizitza | 1,5×10^9 bira (1000 bira/min-tan) |
| Bibrazio Erresistentzia | 12 G (10 – 2000 Hz) |
| IP Babeserako Irteera | IP65 |
| Pisua | 180 gramo |
| Gehienezko RPM jarraitua | 6.000 / 3.000 |
| Inpaktu-erresistentzia | 50 G x 11 ms |
