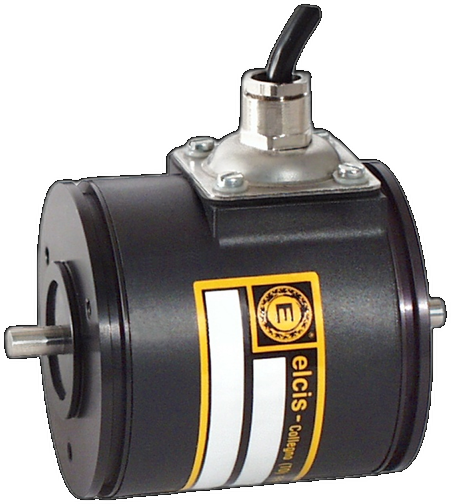

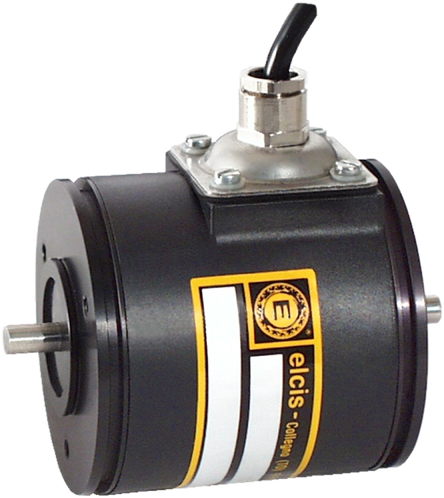

I/63B kodetzaile inkremental berezia
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental berezia, SENTOREAK
El ELCIS 63B (I/63B) es un encoder incremental de doble eje con fijación por brida tipo servo, de 1 a 10000 impulsos por vuelta. Su eje es de Ø6 h7 en acero inoxidable y sobresale 10 mm por cada extremo. La base es de aluminio anodizado, la tapa de Valox 420 y el peso de 600 g. Frecuencia máx. de 100 kHz (300 kHz opcional), con protección IP64 en el lado del eje (IP65 sellado con la opción Z) y lado de salida según conexión.
Altzairu herdoilgaitzezko Ø6 h7 ardatz bikoitzak 10 mm irteten da mutur bakoitzean; oinarria aluminio anodizatuzkoa da, tapa Valox 420-koa eta pisua 600 g-koa da.
Proporciona de 1 a 10000 impulsos por vuelta a 100 kHz (300 kHz opcional), con protección IP64 en el lado del eje (IP65 sellado con la opción Z) y lado de salida según conexión.

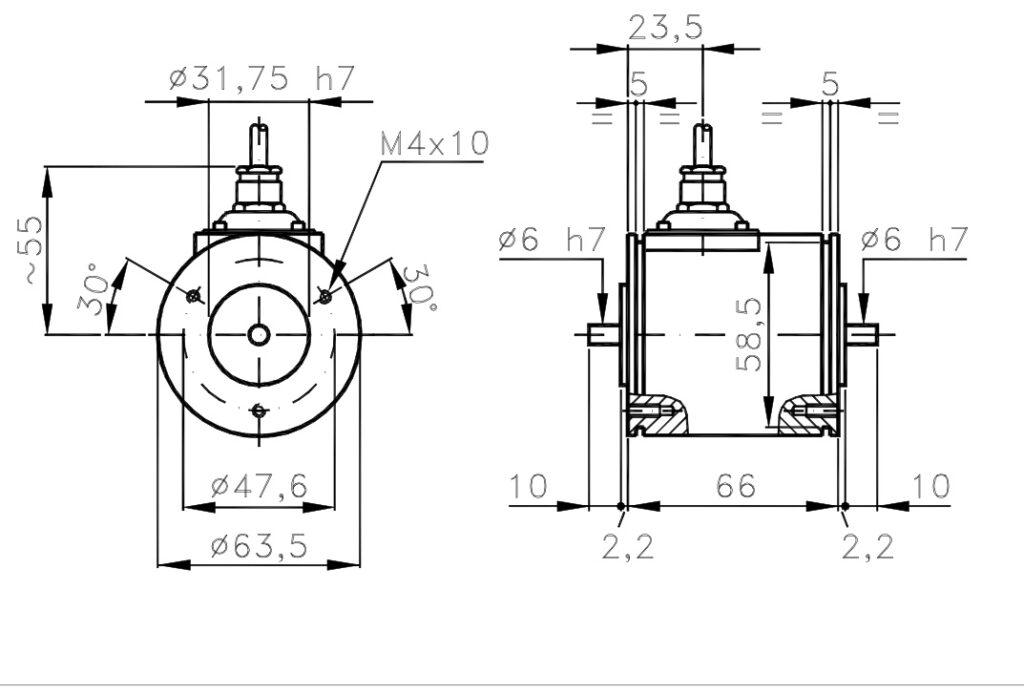

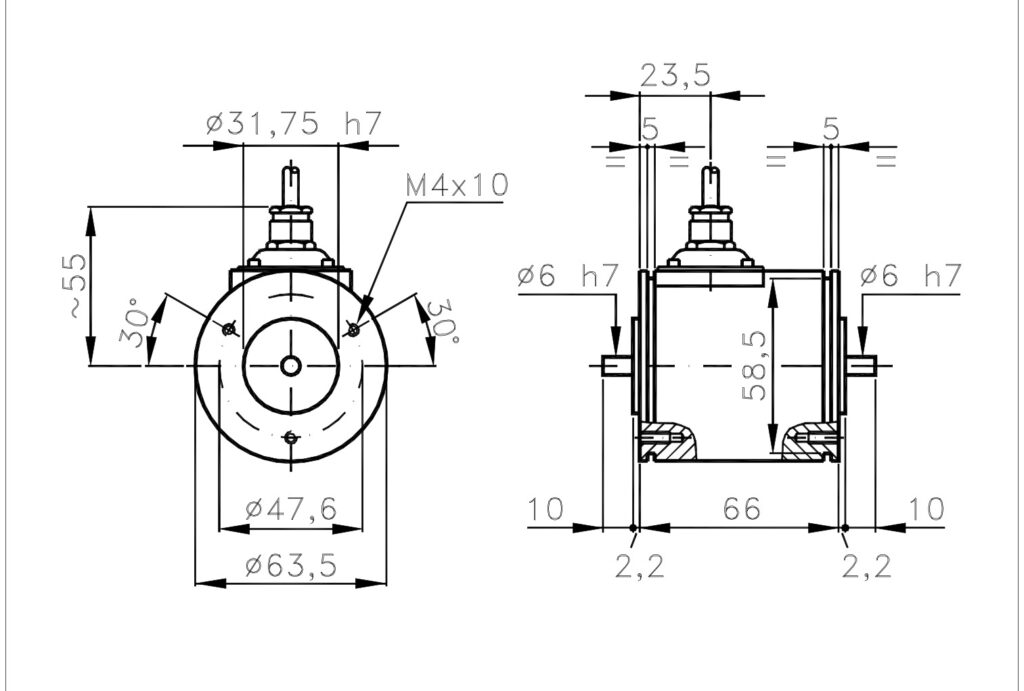

- Ardatz bikoitzaØ6 h7 altzairu herdoilgaitzez egina, mutur bakoitzean 10 mm-ko irtengunearekin.
- Servo motako brida: aurrealdeko erdigunearekin Ø31.75 h7.
- KonexioakCV kablea (1 m), CM, SM, CL, SL, CH, CH5, CI eta CH6 konektoreak, kablearen muturreko konektoreak eta terminal-kutxa.
- Irteera elektronikoakNPN, PNP, Push-Pull, Lerro Kontrolatzailea 26LS31, 88C30 eta TTL 7404.
Maiz egiten diren galdera teknikoak
Zein ardatz-konfigurazio du I/63B modeloak?
Bi ardatzeko kodetzailea da: Ø6 h7 altzairu herdoilgaitzezko ardatz bana du mutur bakoitzean.
Zein dira irten diren ardatzen neurriak?
Bi muturrek Ø6 h7 diametroa eta 10 mm-ko luzera dute bridatik.
Zein IP babes-maila du?
IP64 ardatz aldean; Z aukerarekin (zigilatutako errodamendu-bola) IP65 da. Irteera aldea konexioaren araberakoa da.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Pisua | 600 g |
| Ardatza | Doble eje Ø 6 mm en acero inoxidable (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 3 kg |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera. (ikus "Konexio posibleak") (IP sailkapena IEC EN 60529, EN 60529, IEC 529 arauen arabera) |
| Elikadura | 5÷30 Vcc (ikus "Elikadura aukera posibleak") |
| Gehienezko kontsumoa. | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 10000ra |
| Gehienezko maiztasuna. | 100 kHz-ko (aukerakoa 300 kHz) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra / IP65 zigilatua (Z aukera) (IP sailkapena IEC EN 60529, EN 60529, IEC 529 arabera) |
| gehienezko RPM jarraitua | 6000 bira minutuko (estandarra) / 3000 bira/min (zigilatua, Z aukera) (aldizka: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Laneko tenperatura | 0 ÷ +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze tenperatura | -30 ÷ +85 °C |
