Transductor potenciométrico IP67, vástago protegido LWX-004
- Manufacturer: Novotechnik
- Category: Displacement, Linear Potentiometer, SENSORS, Potentiometric linear sensors, Linear Transducers

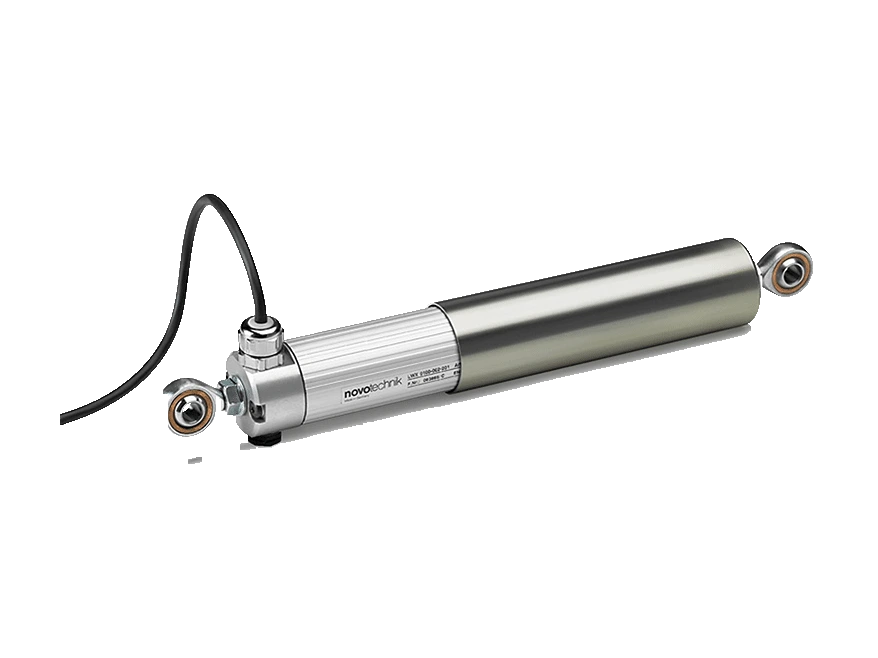

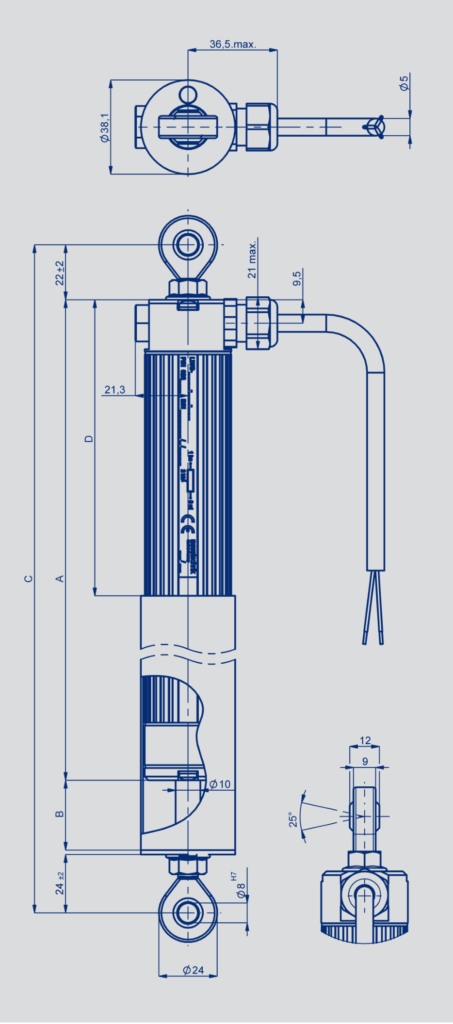

Transductor potenciométrico IP67, LWX-004 de Novotechnik. Carcasa metálica con tubo de protección del vástago.
Transductor de posición lineal potenciométrico con montaje por rótulas, carrera eléctrica de 50 a 750 mm y protección IP67. Carcasa totalmente metálica con compensación de presión diferencial y vástago protegido por tubo. Medida directa y absoluta del desplazamiento; la rótula del vástago es libre y sin holgura.
Puntos clave
- Protección IP67
- Carcasa metálica con tubo de protección
- Resistente a la corrosión
- Compensación de presión diferencial con membrana GORE (efecto de bombeo del vástago)
- Vástago con doble apoyo
- Rótulas de poca holgura, giro libre hasta ±12,5°
Technical Frequently Asked Questions
¿Qué se puede conectar al transductor potenciométrico IP67, LWX-004?
Se le pueden conectar conectores y cables M12 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik, acondicionadores de señal para señales de salida normalizadas (por ejemplo, MUP-110) MUP, acondicionadores de señal para señales de salida normalizadas MUK y indicadores controlados por proceso con pantalla MAP.
¿Cómo se pide el transductor potenciométrico IP67, LWX-004?
El código de pedido tiene 3 casillas: carrera (mm), modelo y conexión. Por ejemplo, LWX-0150-004-101 es la versión con carrera eléctrica definida de 150 mm, modelo 004 y salida por conector M12x1. Con 201 en lugar de 101, salida por cable de 1 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor potenciométrico IP67, LWX-004?
Temperatura de trabajo: -30 … +100 °C. Protección: IP 67, también dinámica.
Properties
| Feature | Specification |
|---|---|
| Description | |
| Housing | Anodized aluminum |
| Mounting | Knee joints |
| Rótulas, modelo estándar | Steel |
| Rótulas, opcional | Acero inoxidable para aplicaciones a la intemperie y ambientes corrosivos (kit de conversión, ver accesorios) |
| Stem | Acero inoxidable (material n.º 1.4305), giratorio |
| Cojinetes | Cojinetes deslizantes de metal-polímero |
| Resistive element | Conductive plastic |
| Cursor | Multidedo de metal precioso, amortiguado por elastómero |
| Electrical connection | Conector redondo de 4 polos M12x1; o cable de PVC de 3 hilos, 3x 0,5 mm² (AWG 20), apantallado, de 1 m |
| Datos eléctricos | |
| Tolerancia de la resistencia | ± 20 % |
| Repeatability | 0.01 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión aplicada máx. admisible | 42 V |
| Coeficiente de temperatura efectivo de la relación tensión de salida / tensión aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| Horizontal drive force | típ. 50 N |
| Fuerza de accionamiento vertical | típ. 50 N |
| Fuerza de arranque horizontal (*) | 150 N |
| Environmental conditions | |
| Working temperature | -30 … +100 °C |
| Working humidity | 0 … 95 % H.R. (sin condensación) |
| Vibration | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Shock | 50 g, 11 ms |
| Life | típ. > 50 x 10⁶ movimientos |
| Velocidad máx. de trabajo | 5 m/s |
| Protección (DIN EN 60529) | IP 67, también dinámica |
| Connection assignment | |
| Connection | Cable color |
| 1 | marrón |
| 2 | negro |
| 3 | rojo |
| Reference | Configuration |
|---|---|
| 100100 | Art. 400026504 · Conector: referencia: LWX-0100-004-101 · Cable de 1 m: referencia: LWX-0100-004-201 · Art.: 400026604 |
| 150150 | Art. 400026506 · Conector: referencia: LWX-0150-004-101 · Cable de 1 m: referencia: LWX-0150-004-201 · Art.: 400026606 |
| 175175 | Art. 400026507 · Conector: referencia: LWX-0175-004-101 · Cable de 1 m: referencia: LWX-0175-004-201 · Art.: 400026607 |
| 225225 | Art. 400026509 · Conector: referencia: LWX-0225-004-101 · Cable de 1 m: referencia: LWX-0225-004-201 · Art.: 400026609 |
| 250250 | Art. 400026510 · Conector: referencia: LWX-0250-004-101 · Cable de 1 m: referencia: LWX-0250-004-201 · Art.: 400026610 |
| 300300 | Art. 400026512 · Conector: referencia: LWX-0300-004-101 · Cable de 1 m: referencia: LWX-0300-004-201 · Art.: 400026612 |
| 360360 | Art. 400026514 · Conector: referencia: LWX-0360-004-101 · Cable de 1 m: referencia: LWX-0360-004-201 · Art.: 400026614 |
| 450450 | Art. 400026518 · Conector: referencia: LWX-0450-004-101 · Cable de 1 m: referencia: LWX-0450-004-201 · Art.: 400026618 |
| 5050 | Art. 400026502 · Conector: referencia: LWX-0050-004-101 · Cable de 1 m: referencia: LWX-0050-004-201 · Art.: 400026602 |
| 500500 | Art. 400026520 · Conector: referencia: LWX-0500-004-101 · Cable de 1 m: referencia: LWX-0500-004-201 · Art.: 400026620 |
| 600600 | Art. 400026524 · Conector: referencia: LWX-0600-004-101 · Cable de 1 m: referencia: LWX-0600-004-201 · Art.: 400026624 |
| 7575 | Art. 400026503 · Conector: referencia: LWX-0075-004-101 · Cable de 1 m: referencia: LWX-0075-004-201 · Art.: 400026603 |
| 750750 | Art. 400026530 · Conector: referencia: LWX-0750-004-101 · Cable de 1 m: referencia: LWX-0750-004-201 · Art.: 400026630 |
