Transductor Lineal por Cable F3A
- Manufacturer: ELCIS Encoder
- Category: Displacement, SENSORS, Linear Cable Transducer, Linear Transducers

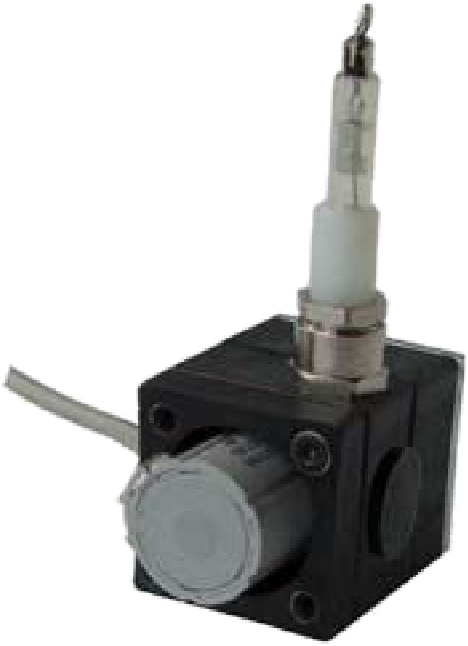

El transductor lineal por cable F3A de ELCIS mide desplazamientos lineales de 0 a 750 mm, con salida potenciométrica de 1 kΩ o incremental. Fabricación patentada.
El potenciómetro (W) tiene resolución infinita, coeficiente térmico de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. El incremental (I) tiene resolución de 0,1 mm (x4), carrera máx. de 200 mm y alimentación de 5 V (line-driver) o 24 V (push-pull). Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Cable de acero inoxidable de Ø 0,51 mm y carcasa de plástico reforzado con fibra de vidrio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP50 en potenciómetro y mecánica; la salida depende de la conexión. Conexión por cable de 1 m (CV) o de 2 m en incremental (CVK), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Disponible en guemisa.es.
- Nominal careers of 200 mm, 500 mm and 750 mm, with stainless steel cable Ø 0.51 mm.
- Exit potenciométrica de 1 kΩ (resolución infinita) o incremental of 0.1 mm (solo con carrera máx. 200 mm, 5 V line-driver o 24 V push-pull y fijación A, S o D).
- Extraction force <4.5 N and retraction <3.5 N.

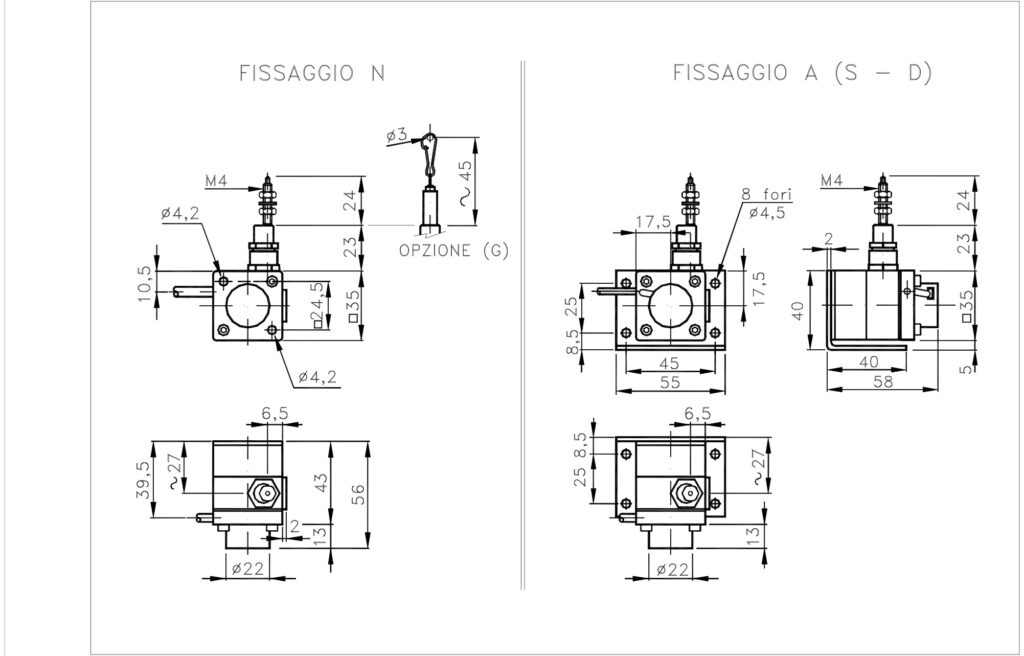

- Fixation N (without a set square) or TO, D and S (with square and upper thread exit, right or left); options G (spring hitch with pulley) and M (magnetic fixation).
- Connection cable 1 to 5 m or connector at the end of the cable; IP50 in potentiometer and mechanics.
Technical Frequently Asked Questions
¿Qué tipos de salida ofrece el transductor F3A?
Ofrece salida potenciométrica de 1 kΩ (W) con resolución infinita o salida incremental (I) con resolución de 0,1 mm (x4), esta última solo con carrera máx. de 200 mm, alimentación de 5 V (line-driver) o 24 V (push-pull) y fijación A, S o D.
What are the available nominal career paths?
Los valores preferentes son 200 mm (020), 500 mm (050), 750 mm (075).
What mechanical mounting options does it include?
Puede instalarse sin escuadra (fijación N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S).
Properties
| Feature | Specification |
|---|---|
| Mechanics | |
| Nominal stroke | 0 ÷ 750 mm (200, 500 y 750 mm) |
| Cable length | 1 m (standard), 2, 3, 4 and 5 m |
| Weight | 125 g; 200 g (incremental) |
| Cable and housing | Cable de acero inoxidable Ø 0,51 mm · carcasa de plástico reforzado con fibra de vidrio |
| Electric | |
| Output electronics | 1 kΩ potentiometer (W) · Incremental (I) |
| Resolution | Infinite (potenciómetro); 0,1 mm (incremental, x4) |
| Alimentación (incremental) | 5 Vcc ±5 % (line-driver) · 24 Vcc ±5 % (push-pull) |
| Linearity / maximum repeatability. | ±0.25 % fs / ±0.15 % fs (customizable upon request) |
| Protection and environment | |
| Maximum reading speed | 1 m/s |
| Degree of protection | Potenciómetro: IP50 · Mecánica: IP50 · Salida: según conexión |
| Impact/vibration resistance | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Operating/storage temperature | -20 ÷ +80 °C / -30 ÷ +80 °C (customizable upon request) |
| Other features | |
| Forces on the cable | Extraction <4.5 N • Retraction <3.5 N |
| Potentiometer | Thermal coefficient ±100 ppm/°C • Useful range of the voltage divider ~3 % ÷ 97 % |
