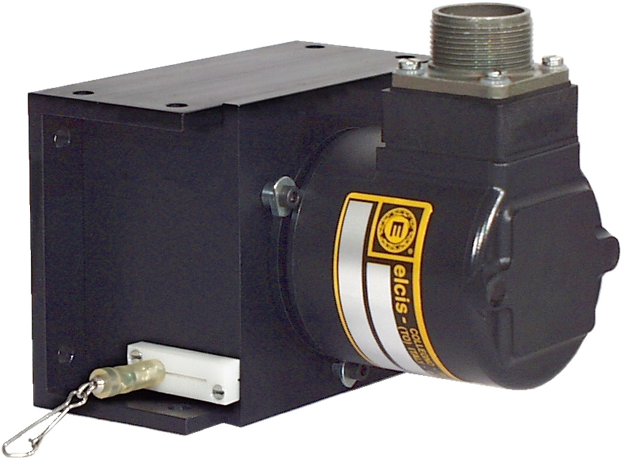

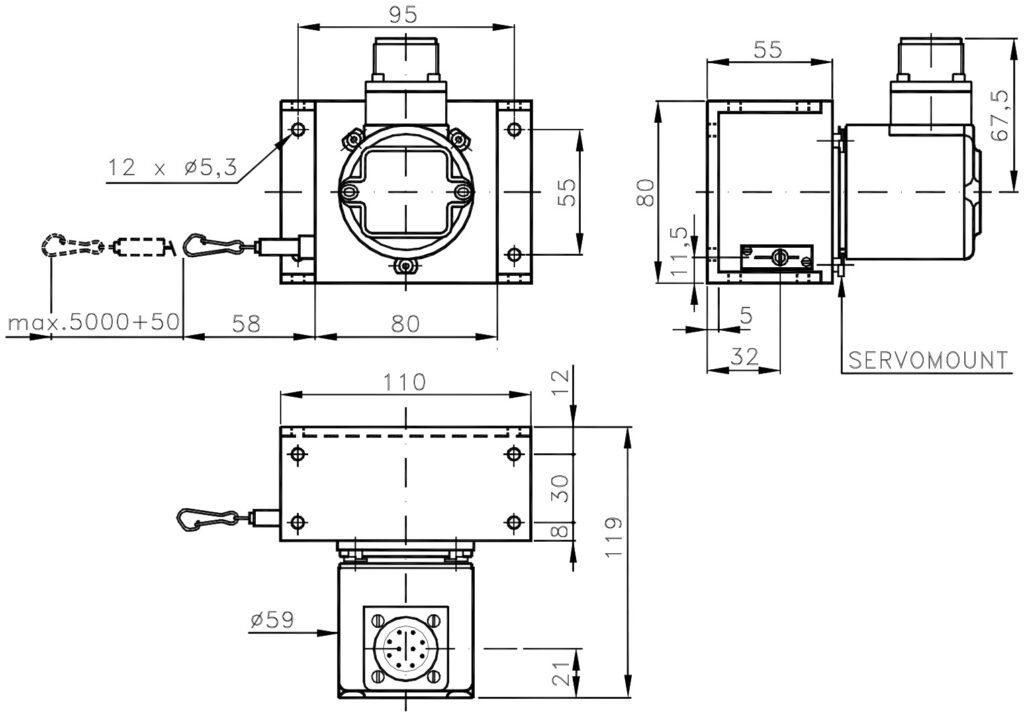

Transductor Lineal por Cable EF500
- Manufacturer: ELCIS Encoder
- Category: Displacement, SENSORS, Linear Cable Transducer, Linear Transducers
El EF500 de ELCIS es un transductor de cable para la medición de desplazamientos lineales. Es posible buscar el cero. La carrera útil tiene una longitud máx. de 5000 mm, con resolución de 0,1 o 1 mm.
Cable de acero inoxidable de Ø 0,5 mm con fuerzas de extracción y retracción de 7,1 N y 3,2 N. Ofrece electrónicas incrementales (NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp) o analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), frecuencia máx. de 100 kHz, linealidad de ±0,04 % f.s., velocidad máx. de lectura de 10 m/s y aceleración máx. de 5 G.
Encoder IP64 y mecánica IP43, trabaja de 0 a 70 °C (almacenamiento de -30 a 85 °C) y pesa 950 g. Se alimenta de 5 a 30 V según código y se conecta por cable de 1 m, conectores, conectores en extremo de cable o caja de bornes Phoenix, con protección entre IP00 e IP67 según la conexión. Disponible en guemisa.es.
- Carrera útil máx. de 5000 mm.
- Cable de acero inoxidable de Ø 0,5 mm; vida de los rodamientos 1.5 × 10⁹ revolutions.
- Exit incremental (NPN, PNP, push-pull, driver, TTL, sinusoidal 1 Vpp) o analog (1 kΩ, 4÷20 mA, 0-10 V).
- Resolution of 0.1 mm either 1 mm with linearity of ±0,04 % f.s.
- Maximum reading speed 10 m/s y aceleración máx. de 5 G.
Technical Frequently Asked Questions
¿Qué carreras de medida y resoluciones admite el EF500?
Admite una carrera útil máx. de 5000 mm, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000). Es posible buscar el cero.
¿Qué electrónicas y alimentaciones ofrece el EF500?
Electrónicas NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp y analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), con alimentación de 5 a 30 V según código. Con driver 88C30, máx. 15 Vdc.
¿Qué conexiones y grados de protección tiene el EF500?
Encoder IP64 y mecánica IP43; la salida depende de la conexión. Conexión por cable CV de 1 m (IP65), conectores CM, SM, CL, SL, CD, CH, CH5, CI, CE, C4 y CH6 (IP63 a IP67), conectores en extremo de cable (IP65 en la salida del encoder) o caja de bornes MS (IP00). Cable, conectores y conectores en extremo de cable admiten salida axial o radial (R); la caja de bornes MS solo salida axial.
Properties
| Feature | Specification |
|---|---|
| Mechanics | |
| Longitud estándar máx. | 5000 mm (customizable upon request) |
| Bearing life | 1.5 × 10⁹ revolutions |
| Weight | 950 g |
| Electric | |
| Resolution | 0,1 mm, 1 mm (personalizable bajo pedido) |
| Aceleración / Velocidad / Frecuencia máx. | 5 G · 10 m/s · 100 kHz |
| Error de linealidad máx. | ±0,04 % f.s. (personalizable bajo pedido) |
| Electronics | NPN, PNP, push-pull, driver 26LS31/88C30, TTL 7404, sinusoidal 1 Vpp, potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V |
| Feeding | 5 V, 12 V, 24 V (±5 %) o rangos de 8 a 30 V, según código |
| Max. consumption. | Standard 120 mA · Line driver 180 mA (personalizable bajo pedido) |
| Exit | Axial o radial (R); caja de bornes MS solo axial |
| Light source | LED with life ≥ 100000 h |
| Protection and environment | |
| Degree of protection | Encoder: IP64 · Mecánica: IP43 · Salida: según conexión (grado IP según normas CEI EN 60529, EN 60529, IEC 529) |
| Impact/vibration resistance | 50 G x 11 ms · 12 G (10 ÷ 2000 Hz) |
| Temperature | Funcionamiento 0 ÷ 70 °C · almacenamiento -30 ÷ 85 °C (personalizable bajo pedido) |
| Other features | |
| Cable y fuerzas de tracción | Ø 0,5 mm, acero inoxidable · Extracción 7,1 N · Retracción 3,2 N |
