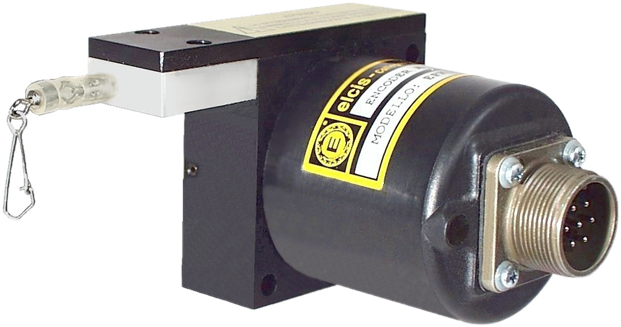

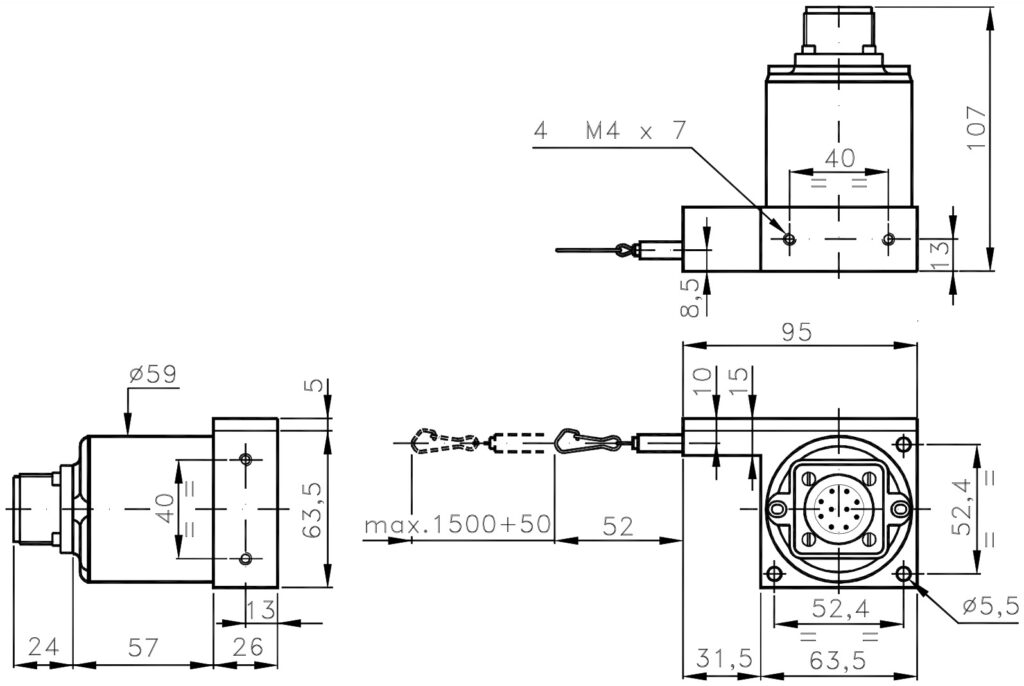

Transductor Lineal per Cable EFK150

Fabricant: ELCIS Encoder
Categoria: Desplaçament, SENSORS, Transductor Lineal per Cable, Transductors Lineals

L'EFK150 d'ELCIS és un transductor de cable per a mesurar desplaçaments lineals. La cursa útil té una longitud màx. de 1500 mm, amb una resolució de 0,1 o 1 mm.

Cable d'acer inoxidable de Ø 0,9 mm amb forces d'extracció i retracció de 7 N i 3,2 N. Ofereix electròniques incrementals (NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoïdal 1 Vpp) mA, 0÷10 V), freqüència màx. de 100 kHz, linealitat de ±0,05 % fs, velocitat màx. de lectura de 8 m/si acceleració màx. de 5 G.

Encoder IP64 i mecànica IP53, treballa de 0 a 70 °C (emmagatzematge de -30 a 85 °C) i pesa 450 g. S'alimenta de 5 a 30 V segons codi i es connecta per cable d'1 m, connectors, connectors a extrem de cable o caixa de borns Phoenix, amb protecció entre IP00 i IP67 segons la connexió. Disponible a guemisa.es.

Cursa útil màx. de 1500 mm.
Cable d'acer inoxidable de Ø 0,9 mm; vida dels rodaments 1,5 × 10⁹ revolucions.
Sortida incremental (NPN, PNP, push-pull, driver, TTL, sinusoïdal 1 Vpp) o analògica (1 kΩ, 4÷20 mA, 0÷10 V).
Resolució de 0,1 mm o 1 mm amb linealitat de ±0,05 % fs.
Velocitat màx. de lectura 8 m/s i acceleració màx. de 5 G.

Preguntes Freqüents Tècniques

Quines curses de mesura i resolucions admet l'EFK150?

Admet una carrera útil màx. de 1500 mm, amb resolucions de 0,1 mm (codi 100) i 1 mm (codi 1000).

Quines electròniques i alimentacions ofereix l'EFK150?

Electròniques NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoïdal 1 Vpp i analògiques (potenciòmetre d'1 kΩ, 4÷20 mA, 0÷10 V), amb alimentació de 5 a 30 V segons codi. Amb driver 88C30, màx. 15 Vdc.

Quines connexions i graus de protecció té l'EFK150?

Encoder IP64 i mecànica IP53; la sortida depèn de la connexió. Connexió per cable CV d'1 m (IP65), connectors CM, SM, CL, SL, CD, CH, CH5, CI, CE, C4 i CH6 (IP63 a IP67), connectors a extrem de cable (IP65 a la sortida de l'encoder) o caixa de borns MS (IP00). Cable, connectors i connectors a extrem de cable admeten sortida axial o radial (R); la caixa de borns MS només sortida axial.

Propietats

Característica	Especificació
Mecànica
Longitud estàndard màx.	1500 mm (personalitzable sota comanda)
Vida dels rodaments	1,5 × 10⁹ revolucions
Pes	450 g
Elèctrica
Resolució	0,1 mm, 1 mm (personalitzable sota comanda)
Acceleració / Velocitat / Freqüència màx.	5 G · 8 m/s · 100 kHz
Error de linealitat màx.	±0,05 % fs (personalitzable sota comanda)
Electròniques	NPN, PNP, push-pull, driver 26LS31/88C30, TTL 7404, sinusoïdal 1 Vpp, potenciòmetre 1 kΩ, 4÷20 mA, 0÷10 V
Alimentació	5 V, 12 V, 24 V (±5 %) o rangs de 8 a 30 V, segons codi
Consum màx.	Estàndard 120 mA · Line driver 180 mA (personalitzable sota comanda)
Sortida	Axial o radial (R); caixa de borns MS només axial
Font de llum	LED amb vida ≥ 100000 h
Protecció i entorn
Grau de protecció	Encoder: IP64 · Mecànica: IP53 · Sortida: segons connexió (grau IP segons normes CEI EN 60529, EN 60529, IEC 529)
Resistència a impactes / vibració	50 G x 11 ms · 12 G (10 ÷ 2000 Hz)
Temperatura	Funcionament 0 ÷ 70 °C · emmagatzematge -30 ÷ 85 °C (personalitzable sota comanda)
Altres característiques
Cable i forces de tracció	Ø 0,9 mm, acer inoxidable · Extracció 7 N · Retracció 3,2 N
