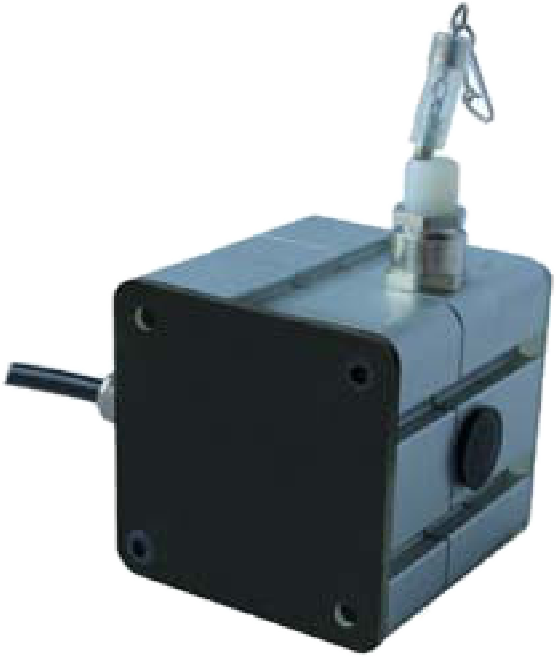

Transductor Lineal per Cable F6C
- Fabricant: ELCIS Encoder
- Categoria: Desplaçament, SENSORS, Transductor Lineal per Cable, Transductors Lineals
El transductor lineal por cable F6C de ELCIS mide desplazamientos lineales de 0 a 1500 mm. Fabricación patentada.
Salida de potenciómetro de 1 kΩ (W), de 4÷20 mA (6), de 0÷10 V (7), de 0÷5 V (8) o incremental (I, solo con longitud de hilo máx. 1000 mm y con 5 V o 24 V), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica. Resolución infinita; coeficiente térmico del potenciómetro de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Hilo de acero inoxidable de Ø 0,51 mm y carcasa de aluminio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP54 en potenciómetro y mecánica; salida: ver conexiones. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle (mosquetón) con polea (G) y fijación magnética (M). Conexión por cable de 1 a 5 m (CV) o conector CQ2 de 4 contactos (IP66), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Disponible en guemisa.es.
- Carreras nominales de 750 mm i 1500 mm, con hilo de acero inoxidable de Ø 0,51 mm.
- Sortides potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V, 0÷5 V e incremental (esta, solo con hilo máx. 1000 mm y con 5 V o 24 V), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica.
- Fuerza de extracción <4,5 N y de retracción <3,5 N.

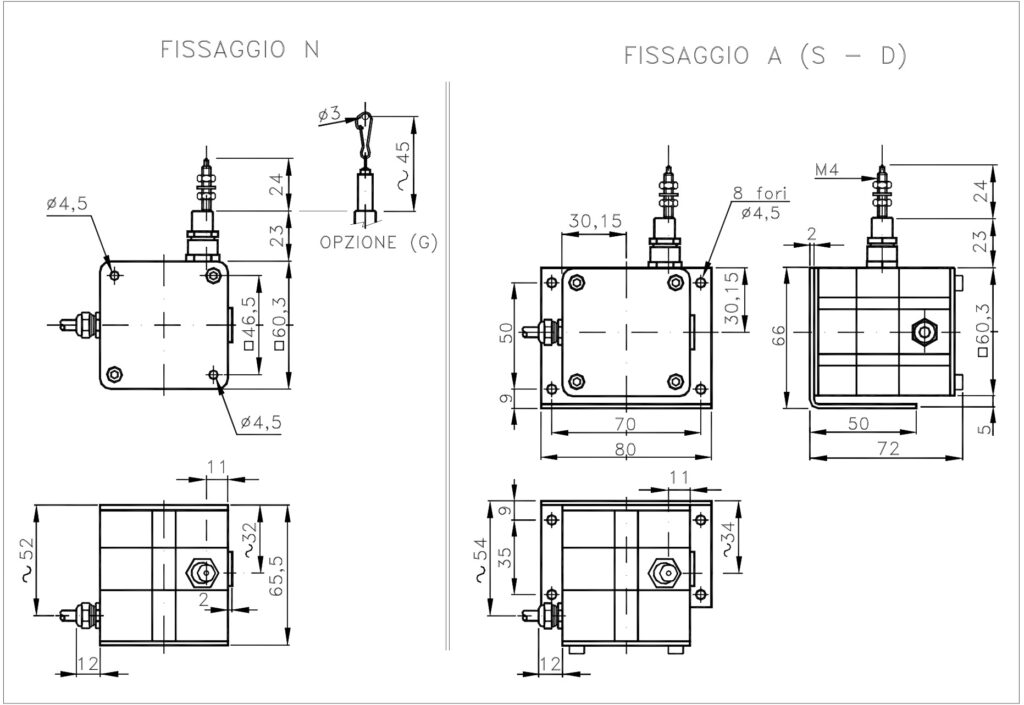

- Fixació N (sin escuadra) o A, D i S (con escuadra y salida del hilo superior, derecha o izquierda); opciones G (enganche de muelle con polea) y M (fijación magnética).
- Cable de conexión de 1 a 5 m o conector en extremo de cable; IP54 en potenciómetro y mecánica.
Preguntes Freqüents Tècniques
¿Qué tipos de salida ofrece el transductor F6C?
Ofrece potenciómetro de 1 kΩ (W), 4÷20 mA (6, solo con alimentación 24 V ±5 % o 5÷30 V), 0÷10 V (7), 0÷5 V (8, con alimentación 5 V solo con la electrónica 8 o incremental) e incremental (I, solo con hilo máx. 1000 mm y con 5 V o 24 V).
¿Cuáles son las carreras nominales disponibles?
Los valores preferentes son 750 mm (075) y 1500 mm (150).
¿Qué opciones de montaje mecánico incorpora?
Puede instalarse sin escuadra (fijación N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle con polea (G) y fijación magnética (M).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carrera nominal | 0 ÷ 1500 mm (750 y 1500 mm) |
| Longitud de cable | 1 m (estándar), 2, 3, 4 y 5 m |
| Pes | 410 g |
| Hilo y carcasa | Hilo de acero inoxidable Ø 0,51 mm · carcasa de aluminio |
| Elèctrica | |
| Electrònica de sortida | Potenciómetro 1 kΩ (W) · 4÷20 mA · 0÷10 V · 0÷5 V · Incremental (I) |
| Alimentació | 5 Vcc ±5 % · 12 Vcc ±5 % · 24 Vcc ±5 % · 5÷30 V (530) |
| Resolució | Infinita |
| Linealidad / repetibilidad máx. | ±0,25 % f.s. / ±0,15 % f.s. (personalizable bajo pedido) |
| Protecció i entorn | |
| Velocitat màx. de lectura | 1 m/s |
| Grau de protecció | Potenciómetro: IP54 · Mecánica: IP54 · Salida: ver conexiones |
| Resistència a impactes / vibració | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de treball/emmagatzematge | -20 ÷ +80 °C / -30 ÷ +80 °C (personalizable bajo pedido) |
| Altres característiques | |
| Fuerzas sobre el hilo | Extracción <4,5 N · Retracción <3,5 N |
| Potenciòmetre | Coef. térmico ±100 ppm/°C · rango útil del divisor de tensión ~3 % ÷ 97 % |
