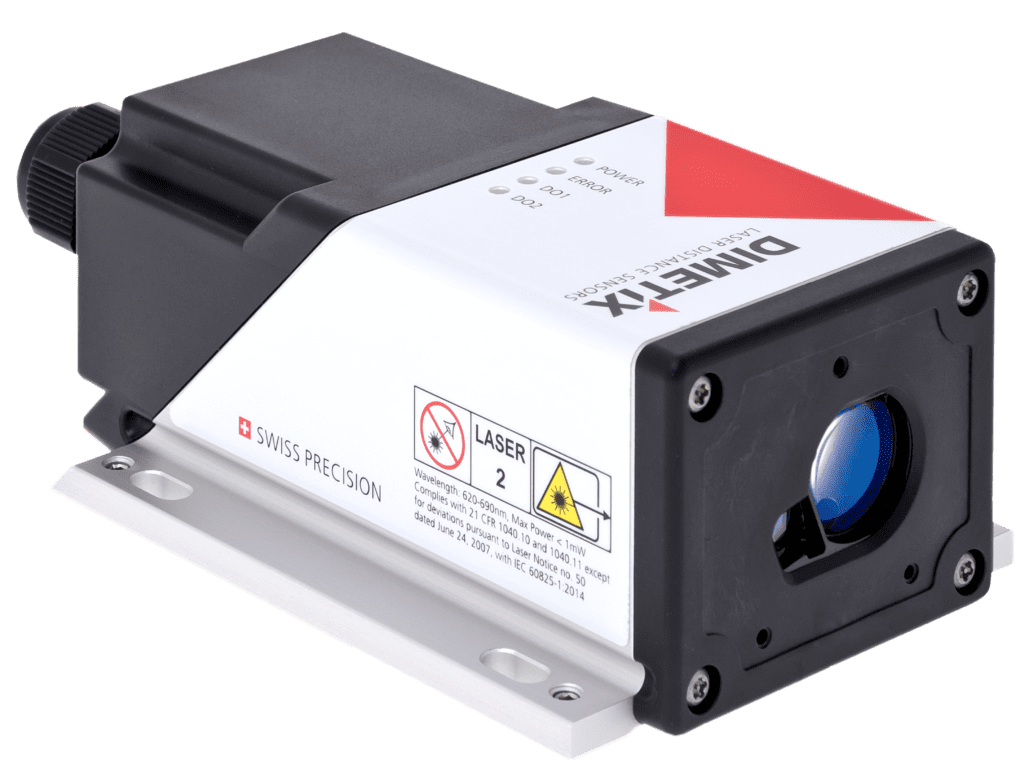

Sensor de distància làser DAN-10-150 Dimetix

La selecció ha de partir de la distància real, la tolerància, la velocitat de l'objectiu, la superfície i el sistema de control.

• Per monitoritzar estructures, túnels i obra civil quan es necessita precisió mil·limètrica sense arribar a 500 m.
• Per a xarxes multipunt per RS-485 o Ethernet industrial.
• Per a sistemes d'alarma on es fan mitjanes diverses mesures i es comparen amb límits.
• Per a assaigs de deflexió en què interessa mesurar des del terra sense instal·lar un transductor de contacte a l'estructura.

Alternatives dins de la Sèrie D: DAE-10-050 per a recorreguts de fins a 50 mi -40 °C; DEN-10-500 si cal ampliar fins a 500 m.

Els exemples següents provenen d'aplicacions documentades amb tecnologia Dimetix i s'han seleccionat perquè ajuden a entendre com es fa servir la mesura de distància per obtenir posició, nivell, deformació o dimensió, no només perquè comparteixin una paraula clau.

Monitorització de deformació en túnel ferroviari

Dimetix documenta lús directe del DAN-10-150 sobre formigó. El sensor mesurava la distància des d'una travessa o estructura transversal fins a la volta; la posició daquesta estructura es controlava per separat. La integració emprava RS-485 i cada 10 minuts es de mitjana 10 mesures. El sistema generava avisos automàtics si se superaven límits i havia de funcionar 24 hores amb accés molt limitat.

Assaig de deflexió de pont

En un altre cas, es van utilitzar quatre DAN-10-150 sota un pont per mesurar deflexió en punts predefinits. Els sensors es van muntar en suports independents sobre balast i es va comprovar que el pas de trens per una via adjacent no alterava les lectures. Les corbes de deflexió es registraven en temps real durant càrregues controlades i tornaven a zero en retirar la càrrega.

Infraestructura ferroviària

La mesura làser també es fa servir per a gàlib, separació respecte a elements d'infraestructura i control de catenària. El feix visible facilita orientar el sensor al punt geomètric que interessa.

Moviment de grans estructures

Diversos sensors poden treballar simultàniament per verificar quins punts diferents d'un pont o un edifici es desplacen la mateixa distància durant una maniobra controlada.

• Interfícies: RS-232, RS-422/RS-485 i SSI; USB per a configuració.
• Sortida analògica: 0/4…20 mA programable, error màx. ±0,1 %.
• E/S digitals: 2 sortides digitals programables + 1 sortida derror + 1 entrada digital.
• Ethernet industrial: PROFINET, EtherNet/IP i EtherCAT mitjançant coberta opcional.

• A RS-485 es poden adreçar fins a 100 sensors, però la configuració de comunicacions i el mode de tracking s'han de planificar correctament per a xarxes multipunt.
• El sensor disposa de filtres de mitjana mòbil i supressió de pics/errors, útils en monitorització; el filtratge millora estabilitat a costa de resposta temporal.
• Sobre formigó, pedra o superfícies rugoses convé apuntar una zona representativa i estable. La geometria del punt làser augmenta amb la distància.
• Per 100…150 m amb reflector, confirmar que el punt romangui completament dins de la placa durant tot el moviment.

En aplicacions crítiques convé validar la superfície objectiu, la llum ambiental, la geometria, la contaminació de l'òptica, la velocitat i l'atmosfera abans de fixar el rang útil definitiu.
