Encoder Incremental Robust I/50FL

Carcassa metàl·lica | Potes de fixació | Eix Ø10 inoxidable | 10-3600 impulsos/tornada | Freqüència màx. 180 kHz | Alimentació 5–24 V | Electrònica NPN, NPN col·lector obert i push-pull | IP52 costat eix | 5000 rpm contínues | Pes 350 g

Fabricant: ELCIS Encoder
Categoria: Encoder, Encoder Incremental, Encoder Incremental Robust, SENSORS

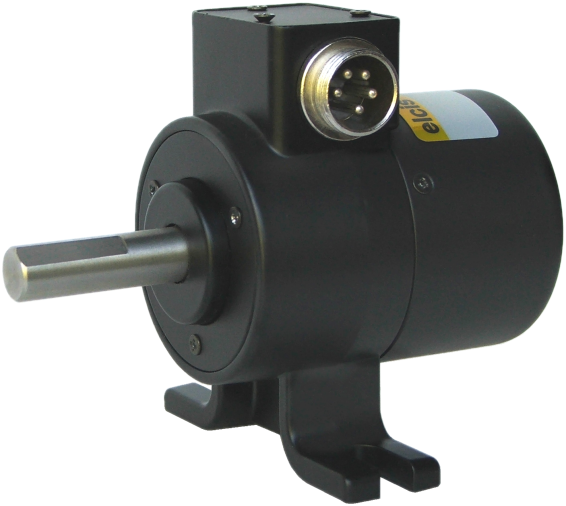

Encoder incremental compacte, tot metàl·lic, equipat amb potes de fixació que permeten operacions de muntatge senzilles. Robust i apte per a usos industrials.

En carcassa metàl·lica amb potes de fixació, l'I/50FL ofereix de 10 a 3600 impulsos per volta, freqüència màxima de 180 kHz i electrònica NPN, NPN col·lector obert o push-pull, alimentat entre 5 i 24 V.

Base i tapa d´acer i eix d´acer inoxidable Ø10 que admet 3,5 kg de càrrega radial/axial. Treballa de -10 a +70 °C amb protecció IP52 al costat de l'eix i es connecta per connector de 5 contactes miniatura (IP64) o per connector a extrem de cable (IP65), tots dos amb sortida radial. Disponible a guemisa.es.

Resolució de 10 a 3600 impulsos per volta i freqüència de fins 180 kHz.
Alimentació de 5 a 24 V.
Electrònica de sortida NPN, NPN col·lector obert i push-pull.
Fins 5000 rpm contínues.

Preguntes Freqüents Tècniques

Quina versió de senyal ofereix l'I/50FL?

Bidireccional + zero (BZ).

Quines tensions d?alimentació admet?

5 V ±5 % i 12–24 V.

Com es connecta l'I/50FL?

Per connector de 5 contactes miniatura (CEK, IP64) o per connector a extrem de cable (7, 10, 9, 12 o 5 contactes, IP65), sempre amb sortida radial.

Propietats

Característica	Especificació
Mecànica
Carcassa	Metàl·lica, amb potes de fixació
Pes	350 g
Eix	Ø10 acer inoxidable
Càrrega radial/axial màx.	3,5 kg
Elèctrica
Protecció costat sortida	Segons connexió: IP64 amb connector CEK, IP65 amb connector a extrem de cable (veure pàg. 2)
Alimentació	5–24 V (veure pàg. 2)
Consum màx.	60 mA estàndard · 50 mA line driver
Impulsos per tornada	10 a 3600
Freqüència màx.	180 kHz
Protecció i entorn
Protecció costat eix	IP52 (sense opció segellada ni de baix parell)
RPM màx. contínues	5000 (intermitents: +30 %; sense opció segellada ni de baix parell)
Resistència a impactes	50 G × 11 ms
Resistència a vibració	12 G (10–2000 Hz)
Temp. operació	-10 … +70 °C
Temp. emmagatzematge	-30 … +85 °C
