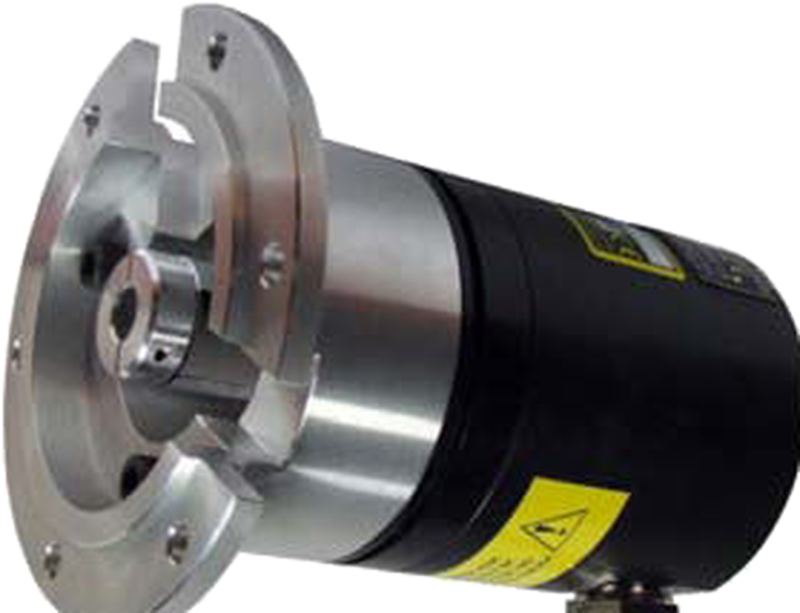

Encoder Absolut Monovolta Antideflagrant A/0L80EXS

Fabricant: ELCIS Encoder
Categoria: Encoder, Encoder Absolut, Encoder Absolut ATEX, SENSORS

Encoder absolut monovolta de 7 a 12 bit, antideflagrant, certificat per ISSeP, ATEX Ex d II C T6 segons normes CENELEC, amb acoblament intern. Apte per a ambients de treball amb atmosfera explosiva (excepte grisú), amb marcatge II 2 G Ex d IIC T6 Gb i D Ex tb IIIC T85 ° C Db IP6X.

Resolució de fins a 4096 passos per volta (12 bits) en codi Gray, Excess o personalitzat. Versions: Gray o Excess en paral·lel (GP, EP), Gray o Excess en sèrie SSI (GS, ES, transmissió RS422), i analògica en corrent (A) o tensió (V), aquestes dues només amb alimentació 15 V o 18÷28 V i resolució 4096. Electròniques: NPN col.lector +, push-pull en versió paral·lel; sèrie SSI; analògica 4÷20 mA i 0÷10 V.

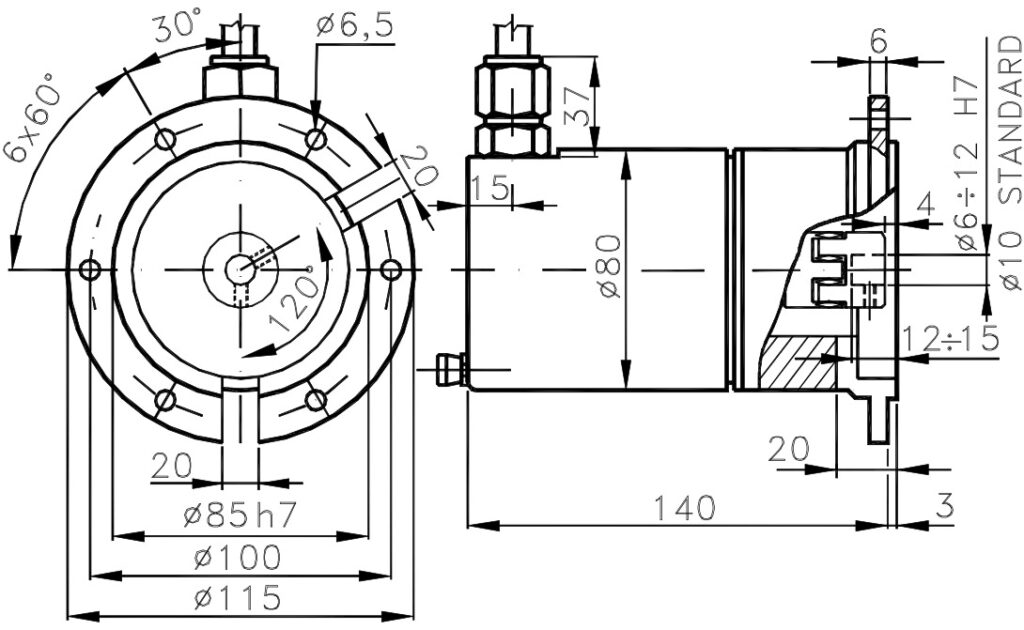

Carcassa d'alumini amb acoblament intern (compensació màx. de l'acoblament: axial ±0,25 mm, radial ±0,05 mm, angular ±1°), eix buit d'acer inoxidable Ø6÷12 (codis 6, 7, 8, 9 = Ø9,21, 2 1680 g de pes. Connexió per cable d'1 m IP66 (CV1, CV7) o connector a extrem de cable 26c IP65 (VM5, TM5, només fora d'atmosfera potencialment explosiva). L'aparell porta connectat de manera permanent un cable apte per a una temperatura mínima de 100 °C. Opcions: rodaments segellats (Z), carcassa d'acer inoxidable (N), tropicalització (G) i opcions personalitzades (X). Disponible a guemisa.es.

Marcat II 2 G Ex d IIC T6 Gb i D Ex tb IIIC T85°C Db IP6X, certificat ISSeP07ATEX018X.
Acoblament intern; compensació màx. de l'acoblament: axial ±0,25 mm, radial ±0,05 mm, angular ±1°.
Monovolta de 7 a 12 bit, fins 4096 passos per tornada.
Sortida paral·lel, sèrie SSI (RS422) o analògica (aquesta última només amb 15 V o 18÷28 V i resolució 4096).
Eix buit d´acer inoxidable Ø6÷12, càrrega radial/axial màx. 10 kg.

Preguntes Freqüents Tècniques

Quines sortides electròniques i interfícies té l'encoder 0L80EXS monovolta?

Versions paral·lel (GP, EP) amb electrònica NPN col·lector obert 10 mA, NPN col·lector obert 10 mA + PTC, NPN emissor obert 10 mA + PTC o push-pull 10 mA + PTC; sèrie SSI (GS, ES) amb transmissió RS422 i rellotge de 125 kHz, només amb codi Gray o Excess; i analògica en corrent (A) o tensió (V), només amb alimentació 15 V o 18÷28 V i resolució 4096.

Quina compensació admet l'acoblament intern del 0L80EXS?

Compensació màx. de l'acoblament: axial ±0,25 mm, radial ±0,05 mm i angular ±1°.

Quins diàmetres d'eix buit admet?

Eix buit d´acer inoxidable Ø6÷12 mm. Codis: 6 (Ø6), 7 (Ø7), 8 (Ø8), 9 (Ø9,52), 1 (Ø11) i 2 (Ø12). Alimentació 5 V ±5 %, 15 V ±5 %, 8÷24 V o 18÷28 V.

Propietats

Característica	Especificació
Mecànica
Pes	1680 g
Eix	Eix buit Ø6÷12 acer inoxidable (Ø10 estàndard)
Compensació màx. de l'acoblament	Axial ±0,25 mm · radial ±0,05 mm · angular ±1°
Càrrega radial/axial màx.	10 kg
Vida rodaments	1,5 × 10 9 revolucions (a 1000 rpm amb càrrega de 1/4 del màxim admès)
Elèctrica
Protecció costat sortida	Segons connexió: cable IP66, connector a extrem de cable IP65
Resolució màx.	4096 passos (12 bits) monovolta (7 a 12 bits)
Codis de sortida	Gray, Excess, Custom
Freqüència màx.	50 kHz (rellotge SSI: 125 kHz)
Alimentació	5 V ±5 %, 15 V ±5 %, 8÷24 V, 18÷28 V
Consum màx.	180 mA
Protecció i entorn
Protecció costat eix	IP65 estàndard · IP66 amb rodaments segellats (Z)
RPM màx. contínues	6000 estàndard · 3000 amb rodaments segellats (Z)
Resistència a impactes / vibració	50 G (11 ms) · 12 G (10 ÷ 2000 Hz)
Temp. ambient (ATEX) / magatzem	T6: -20 … +40 °C / -30 … +85 °C
