Encoder Incremental per a Motors I/46C

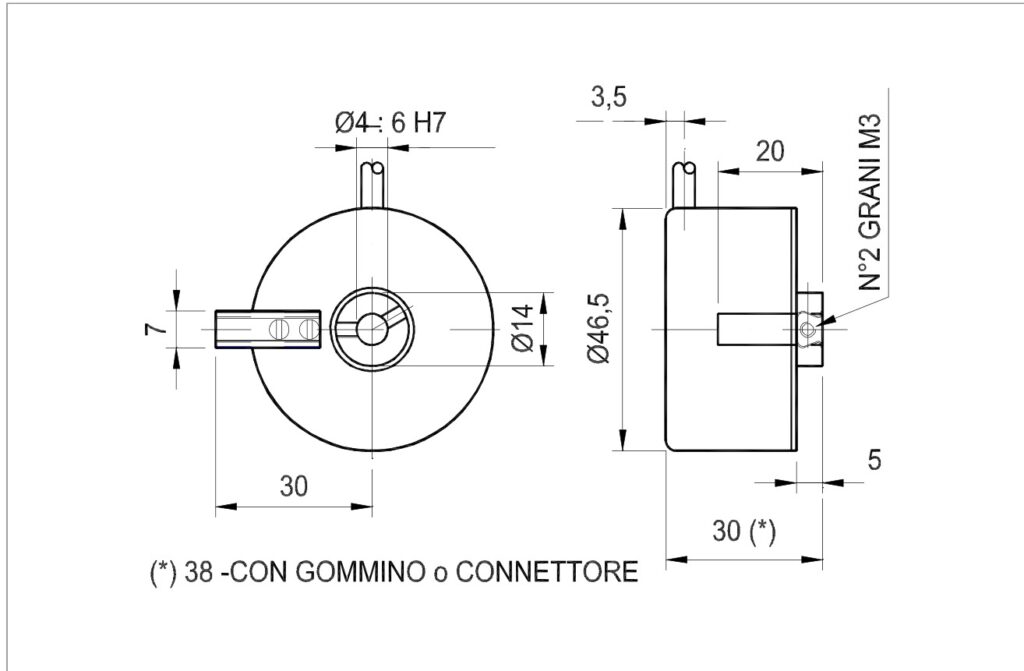

Eix buit Ø4, Ø6 o Ø8 mm | Carcassa Ø46,5 mm | 1 a 5000 imp/tornada | NPN, PNP, push-pull, line driver | Alimentació 5–30 V | IP63 eix (IP64 amb Z) | Acoblament elàstic
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS

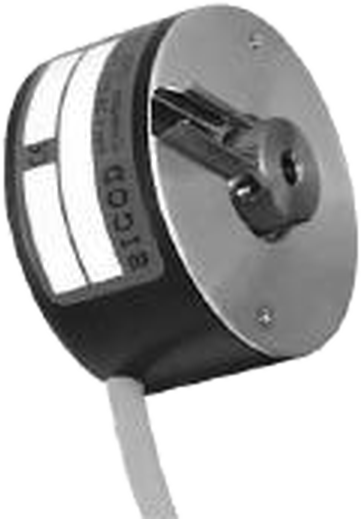

El ELCIS 46C (I/46C) es un encoder incremental de dimensiones contenidas, de Ø46,5 mm, con acoplamiento elástico incorporado y de 1 a 5000 impulsos por vuelta. La facilidad de montaje y la posibilidad de resoluciones elevadas lo hacen adecuado para diversas aplicaciones.
La compensació màx. de l'acoblament és axial ±0,2 mm i radial ±0,15 mm. Base i tapa són d'alumini i l'eix buit, d'acer inoxidable, de Ø4, Ø6 o Ø8 mm; pesa 100 g.
Ofrece de 1 a 5000 impulsos por vuelta con frecuencia máx. de 60 kHz (100 kHz con la opción V) y electrónicas NPN, PNP, push-pull, TTL y line driver 26LS31 o 88C30.
- Acoblament elàstic incorporat: compensació màx. axial ±0,2 mm i radial ±0,15 mm.
- Eix buit d´acer inoxidable: Ø4, Ø6 o Ø8 mm H7 (Ø n sota consulta).
- Fins a 5000 impulsos per tornada: freqüència màx. 60 kHz o 100 kHz amb l'opció V.
- Tres versions de rodaments: estàndard (IP63, 6000 rpm), segellats Z (IP64, 3000 rpm) o de baix parell B (IP53, 10000 rpm).
Preguntes Freqüents Tècniques
Quin diàmetre exterior i pes té l'encoder I/46C?
Ø46,5 mm i 100 g. La base i la tapa són dalumini.
Quines resolucions i freqüència ofereix?
De 1 a 5000 impulsos per volta, sovint màx. de 60 kHz (100 kHz amb lopció V).
Quina compensació admet l'acoblament?
Compensació màx. de l'acoblament: axial ±0,2 mm i radial ±0,15 mm.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Pes | 100 g |
| Eix | Eje hueco Ø4, Ø6 u Ø8 mm H7, acero inoxidable (personalizable bajo pedido) |
| Càrrega axial/radial màx. | 0,5 kg |
| Compensació màx. de l'acoblament | Axial ±0,2 mm, radial ±0,15 mm |
| Vida útil rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió (cable IP65, caixa de borns IP00) |
| Alimentació | 5÷30 V (segons codi d'alimentació) |
| Consum màx. | 120 mA (estàndard) / 180 mA (line driver) (personalitzable sota comanda) |
| Impulsos per tornada | 1 a 5000 |
| Freqüència màx. | 60 kHz (100 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP63 (estàndard) / IP64 (opció Z) / IP53 (opció B) |
| RPM màx. contínues | 6000 rpm (estàndard) / 3000 rpm (opció Z) / 10000 rpm (opció B) (RPM màx. intermitents: RPM màx. contínues + 30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| I/46C-1000-5-BZ-N-CV-RI46C10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-5-BZ-N-CV-RI46C10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-5-BZ-N-CV-RI46C5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-5-BZ-N-CV-RI46C1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-5-BZ-N-CV-RI46C25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-5-BZ-N-CV-RI46C20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-1000-824-BZ-B-CV-RI46C1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-824-BZ-B-CV-RI46C1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-824-BZ-B-CV-RI46C500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-824-BZ-B-CV-RI46C100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-824-BZ-B-CV-RI46C2500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-824-BZ-B-CV-RI46C2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1000-1828-BZ-B-CV-RI46C10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-1828-BZ-B-CV-RI46C10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-1828-BZ-B-CV-RI46C5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-1828-BZ-B-CV-RI46C1001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-1828-BZ-B-CV-RI46C25001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-1828-BZ-B-CV-RI46C20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1000-1030-BZ-B-CV-RI46C10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-1030-BZ-B-CV-RI46C10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-1030-BZ-B-CV-RI46C5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-1030-BZ-B-CV-RI46C1001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-1030-BZ-B-CV-RI46C25001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-1030-BZ-B-CV-RI46C20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1000-5-BZ-B-CV-RI46C10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-5-BZ-B-CV-RI46C10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-5-BZ-B-CV-RI46C5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-5-BZ-B-CV-RI46C1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-5-BZ-B-CV-RI46C25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-5-BZ-B-CV-RI46C20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
