Encoder Incremental per a Motors I/59ZMA
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS

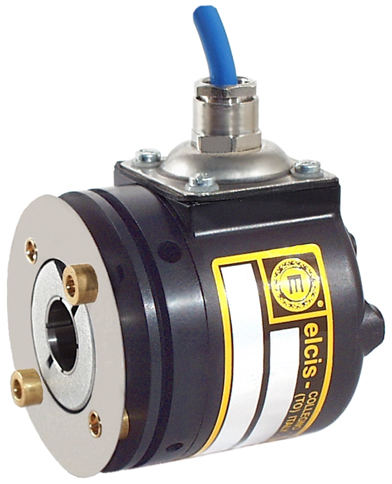

El ELCIS 59ZMA (I/59ZMA) es un encoder incremental de Ø59 mm, con acoplamiento elástico, eje hueco pasante y de 1 a 3600 impulsos por vuelta. Es apto para su uso en motores. Es similar al modelo 59ZM, pero se suministra con un collarín de tope para fijarlo al eje del motor.

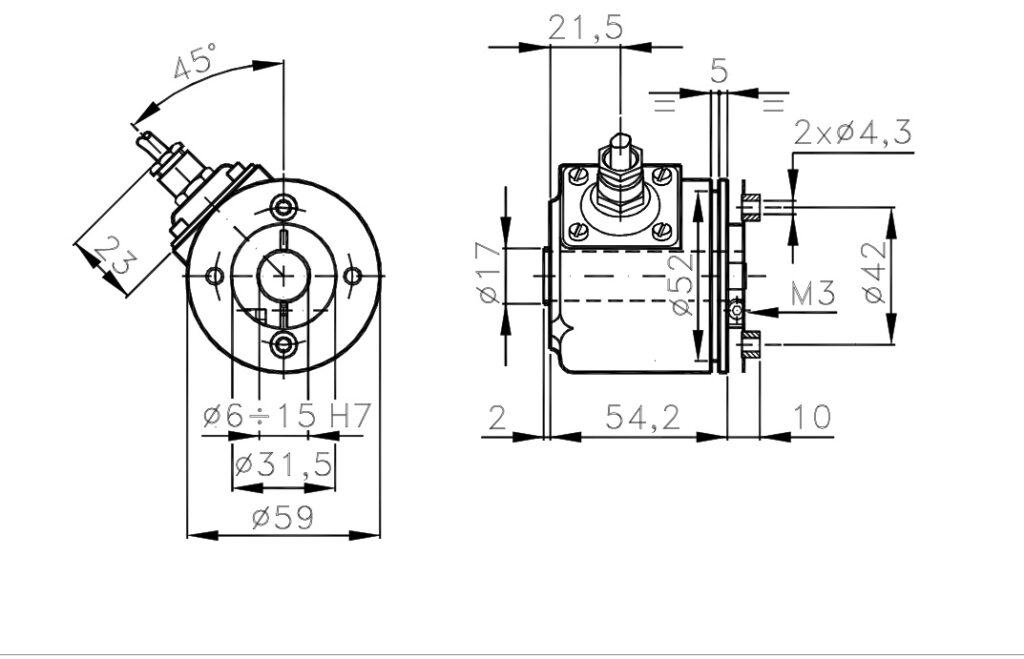

Té base d'alumini anoditzat i tapa de Valox 420, pesa 300 gi admet eixos passants d'acer inoxidable de Ø6, Ø8, Ø10, Ø12 i Ø15 mm (Ø sota comanda). La compensació màx. de l'acoblament és axial ±0,15 mm, radial ±0,05 mm i angular ±1°.
Genera de 1 a 3600 impulsos por vuelta con una frecuencia máx. de 100 kHz (300 kHz opcional) y se ofrece con electrónicas NPN, PNP, push-pull, line driver, TTL y sinusoidal 1 Vpp. La fuente de luz es un LED con vida ≥ 100000 h y los rodamientos tienen una vida de 1,5 × 10⁹ revoluciones.
- Collarí de topall: se subministra per fixar l'encoder a l'eix del motor.
- Acoblament elàstic: compensació màx. axial ±0,15 mm, radial ±0,05 mm i angular ±1°.
- Protecció: IP64 al costat de l'eix (IP65 segellat amb l'opció Z, IP53 sota parell amb l'opció B); al costat de la sortida, segons connexió.
- Velocitat: 6000 rpm contínues en versió estàndard, 3000 rpm segellat (opció Z) i 8000 rpm sota parell (opció B).
Preguntes Freqüents Tècniques
Quina diferència hi ha entre l'I/59ZMA i el 59ZM?
L'I/59ZMA és similar al 59ZM, però se subministra amb un collaret de topall per fixar-lo a l'eix del motor.
Quin grau de protecció IP té l'I/59ZMA?
Al costat de l'eix, IP64 en versió estàndard, IP65 en versió segellada (opció Z) i IP53 en versió de baix parell (opció B). Al costat de la sortida depèn de la connexió: IP65 amb cable CV i IP67 amb els connectors CH, CH5 i CH6.
Quines sortides ofereix l'encoder I/59ZMA?
NPN, NPN open collector, PNP, PNP open collector, push-pull, TTL 7404, driver 26LS31, driver 88C30 i sinusoïdal 1 Vpp.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Pes | 300 g |
| Eix | Eje pasante Ø 6÷15 mm en acero inoxidable (personalizable bajo pedido) |
| Càrrega axial/radial màx. | 6 kg |
| Vida útil rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| Alimentació | 5÷30 Vcc (segons codi) |
| Consum màx. | 120 mA (estàndard) / 180 mA (line driver) (personalitzable sota comanda) |
| Impulsos per tornada | 1 a 3600 |
| Freqüència màx. | 100 kHz (300 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estándar / IP65 sellado (opción Z) / IP53 bajo par (opción B) (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| RPM màx. contínues | 6000 rpm (estándar) / 3000 rpm (sellado, opción Z) / 8000 rpm (bajo par, opción B) (intermitentes: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temperatura de treball | 0 ÷ +70 °C (personalitzable sota comanda) |
| Temperatura d'emmagatzematge | -30 ÷ +85 °C |
| Referència | Configuració |
|---|---|
| I/59ZMA15-1024-18285-BZ-N-CV-R-02I59ZMA15102418285BZNCVR02 | eje Ø 15 mm · 1024 impulsos/vuelta · 18 ÷ 28 / 5 V · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/59ZMA15-1024-5-BZ-N-CV-R-01I59ZMA1510245BZNCVR01 | eje Ø 15 mm · 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/K59ZMA12-2500-5-BZ-N-CV-R-03.50IK59ZMA1225005BZNCVR0350 | inversión fases a, b, cero · eje Ø 12 mm · 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/LA59ZMA15-1024-5-BZ-N-CV-R-01ILA59ZMA1510245BZNCVR01 | baja temperatura · alta temperatura · eje Ø 15 mm · 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial |
| I/X59ZMA15-1024-1828-BZ-B-CV-R-05IX59ZMA1510241828BZBCVR05 | opciones personalizadas · eje Ø 15 mm · 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial |
