Conectores y cables M16
M16x0,75 | 5, 6, 7 y 8 pines | IP40 · IP67 · IP68
- Fabricant: Novotechnik
- Categoria: Accesorios Novotechnik, Conectores y cables
Conectores y cables M16 de Novotechnik. Conectores hembra M16x0,75 con tuerca de acoplamiento para montar o con cable, apantallados o sin apantallar, para sensores con conexión M16.
Puntos clave
- Conector hembra recto o acodado con tuerca de acoplamiento
- Para montar con bornes de soldadura (sección máx. 0,75 mm²) o con cable de PUR de 2 m (extremo libre, 6×0,25 mm²)
- Versiones apantalladas y sin apantallar
- Carcasa metálica (CuZn niquelado), de plástico (PA) o de PUR
- Protección según modelo: IP40, IP67 o IP68; homologación UL en EEM-33-76, 77, 78, 85 y 94
- Versiones con cable de 6 pines aptas para uso en conectores de 5 pines (pin 6/GN libre)
Preguntes Freqüents Tècniques
¿Con qué sensores se usan los conectores y cables M16?
Se usan con AW-360 (sensor de ángulo potenciométrico con electrónica), F200 (transductor de posición inductivo de vástago), IP-6000 (potenciómetro rotativo industrial), IPE-6000 (potenciómetro rotativo con salida en corriente), T/TS (transductor lineal de carrera corta), TH1 (transductor lineal magnetostrictivo para cilindro hidráulico), TP1 (transductor lineal magnetostrictivo en perfil) y TR/TRS (palpador lineal potenciométrico de carrera corta con mecanismo de retorno interno).
¿Qué tipos de conectores y cables M16 hay?
Están disponibles estos tipos: hembra recto para montar (EEM-33-70, EEM-33-71, EEM-33-76, EEM-33-82, EEM-33-78, EEM-33-79 y EEM-33-84), hembra acodado para montar (EEM-33-72, EEM-33-77, EEM-33-94, EEM-33-80 y EEM-33-85), hembra recto con cable (EEM-33-26) y hembra acodado con cable (EEM-33-27).
¿Cómo se piden los conectores y cables M16?
Por ejemplo, EEM-33-70 (Art. 400005611): hembra recto para montar, 5 pines. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
Propietats

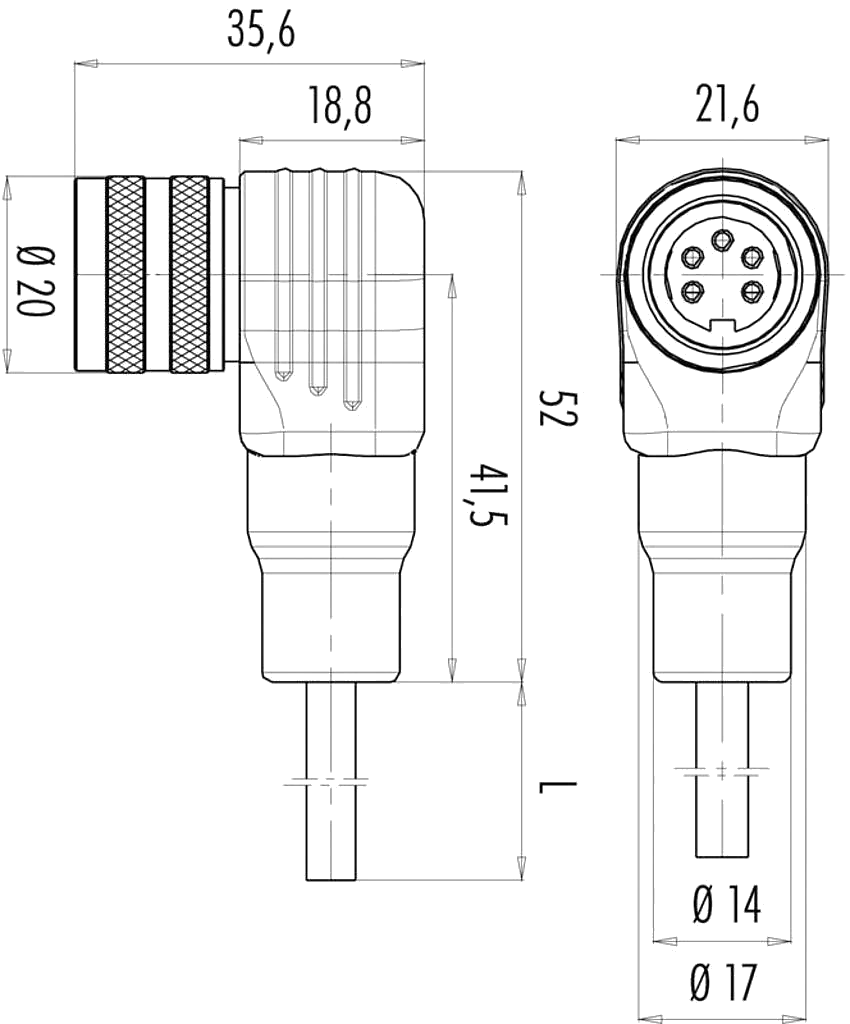

| Característica | Especificació |
|---|---|
| EEM-33-70 · Hembra recto para montar | |
| Pines | 5 |
| Apantallado | No |
| Carcassa | PA |
| Cable / conexión | Para cable 4…6 mm, máx. 0,75 mm² |
| Temperatura | -40…+95 °C |
| Protecció | IP67 |
| Se usa con | IP-6000, T/TS, TR/TRS |
| EEM-33-71 · Hembra recto para montar | |
| Pines | 5 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 4…6 mm, máx. 0,75 mm² |
| Temperatura | -40…+85 °C |
| Protecció | IP40 |
| Se usa con | F200, T/TS, TR/TRS |
| EEM-33-72 · Hembra acodado para montar | |
| Pines | 5 |
| Apantallado | No |
| Carcassa | PA |
| Cable / conexión | Para cable 6…8 mm, máx. 0,75 mm² |
| Temperatura | -40…+85 °C |
| Protecció | IP40 |
| Se usa con | F200, IP-6000, T/TS, TR/TRS |
| EEM-33-76 · Hembra recto para montar | |
| Pines | 5 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 4…6 mm, PG7, máx. 0,75 mm² |
| Temperatura | -40…+95 °C |
| Protecció | IP67, UL |
| Se usa con | IPE-6000 |
| EEM-33-77 · Hembra acodado para montar | |
| Pines | 5 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 4…6 mm, PG7, máx. 0,75 mm² |
| Temperatura | -40…+95 °C |
| Protecció | IP67, UL |
| Se usa con | IPE-6000 |
| EEM-33-26 · Hembra recto con cable | |
| Pines | 6 |
| Apantallado | Sí |
| Carcassa | PUR |
| Cable / conexión | PUR, Ø máx. 6 mm |
| Temperatura | -5…+70 °C en movimiento · -20…+70 °C fijo |
| Protecció | IP67 |
| Se usa con | TH1, TP1 |
| EEM-33-27 · Hembra acodado con cable | |
| Pines | 6 |
| Apantallado | Sí |
| Carcassa | PUR |
| Cable / conexión | PUR, Ø máx. 6 mm |
| Temperatura | -5…+70 °C en movimiento · -20…+70 °C fijo |
| Protecció | IP67 |
| Se usa con | TH1, TP1 |
| EEM-33-82 · Hembra recto para montar | |
| Pines | 6 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 4…8 mm, máx. 0,75 mm² |
| Temperatura | -40…+85 °C |
| Protecció | IP68 |
| Se usa con | TH1, TP1 |
| EEM-33-94 · Hembra acodado para montar | |
| Pines | 6 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 6…8 mm, PG9, máx. 0,75 mm² |
| Temperatura | -40…+95 °C |
| Protecció | IP67, UL |
| Se usa con | TH1, TP1 |
| EEM-33-78 · Hembra recto para montar | |
| Pines | 7 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 4…6 mm, PG7, máx. 0,75 mm² |
| Temperatura | -40…+95 °C |
| Protecció | IP67, UL |
| Se usa con | AW-360 |
| EEM-33-79 · Hembra recto para montar | |
| Pines | 7 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 4…6 mm, máx. 0,75 mm² |
| Temperatura | -40…+85 °C |
| Protecció | IP40 |
| EEM-33-80 · Hembra acodado para montar | |
| Pines | 7 |
| Apantallado | No |
| Carcassa | PA |
| Cable / conexión | Para cable 6…8 mm, máx. 0,75 mm² |
| Temperatura | -40…+85 °C |
| Protecció | IP40 |
| Se usa con | AW-360 |
| EEM-33-84 · Hembra recto para montar | |
| Pines | 8 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 4…8 mm, máx. 0,75 mm² |
| Temperatura | -40…+85 °C |
| Protecció | IP68 |
| Se usa con | TH1, TP1 |
| EEM-33-85 · Hembra acodado para montar | |
| Pines | 8 |
| Apantallado | Sí |
| Carcassa | CuZn niquelado |
| Cable / conexión | Para cable 6…8 mm, PG9, máx. 0,75 mm² |
| Temperatura | -40…+95 °C |
| Protecció | IP67, UL |
| Se usa con | TH1, TP1 |
| Referència | Configuració |
|---|---|
| EEM-33-26EEM3326 | Art. 400056126 · Tipo: Hembra recto con cable, 6 pines · Longitud de cable: 2 m · Apantallado: Sí · Protección: IP67 |
| EEM-33-27EEM3327 | Art. 400056127 · Tipo: Hembra acodado con cable, 6 pines · Longitud de cable: 2 m · Apantallado: Sí · Protección: IP67 |
| EEM-33-70EEM3370 | Art. 400005611 · Tipo: Hembra recto para montar, 5 pines · Apantallado: No · Protección: IP67 |
| EEM-33-71EEM3371 | Art. 400005612 · Tipo: Hembra recto para montar, 5 pines · Apantallado: Sí · Protección: IP40 |
| EEM-33-72EEM3372 | Art. 400005613 · Tipo: Hembra acodado para montar, 5 pines · Apantallado: No · Protección: IP40 |
| EEM-33-76EEM3376 | Art. 400005614 · Tipo: Hembra recto para montar, 5 pines · Apantallado: Sí · Protección: IP67, UL |
| EEM-33-77EEM3377 | Art. 400005615 · Tipo: Hembra acodado para montar, 5 pines · Apantallado: Sí · Protección: IP67, UL |
| EEM-33-78EEM3378 | Art. 400005621 · Tipo: Hembra recto para montar, 7 pines · Apantallado: Sí · Protección: IP67, UL |
| EEM-33-79EEM3379 | Art. 400005622 · Tipo: Hembra recto para montar, 7 pines · Apantallado: Sí · Protección: IP40 |
| EEM-33-80EEM3380 | Art. 400005623 · Tipo: Hembra acodado para montar, 7 pines · Apantallado: No · Protección: IP40 |
| EEM-33-82EEM3382 | Art. 400005639 · Tipo: Hembra recto para montar, 6 pines · Apantallado: Sí · Protección: IP68 |
| EEM-33-84EEM3384 | Art. 400005627 · Tipo: Hembra recto para montar, 8 pines · Apantallado: Sí · Protección: IP68 |
| EEM-33-85EEM3385 | Art. 400005628 · Tipo: Hembra acodado para montar, 8 pines · Apantallado: Sí · Protección: IP67, UL |
| EEM-33-94EEM3394 | Art. 400005648 · Tipo: Hembra acodado para montar, 6 pines · Apantallado: Sí · Protección: IP67, UL |
