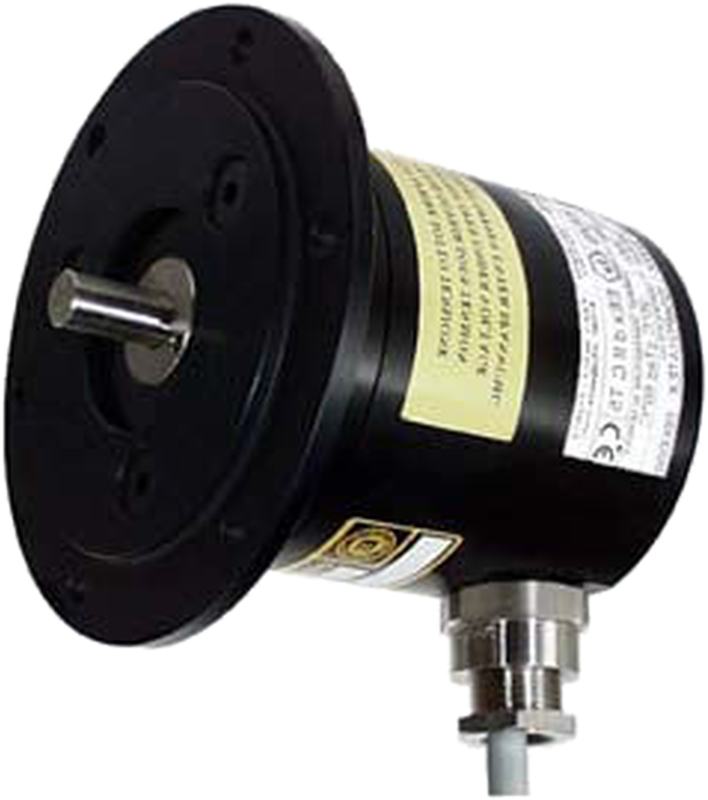

Encoder Absolut Monovolta Antideflagrant A/0B80EXS
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut ATEX, SENSORS
Encoder absolut monovolta de 7 a 12 bit, antideflagrant, certificat per ISSeP, ATEX Ex d II C T6 segons normes CENELEC, amb brida B10 (Ø115). Apte per a ambients de treball amb atmosfera explosiva (excepte grisú), amb marcatge II 2 G Ex d IIC T6 Gb i D Ex tb IIIC T85 ° C Db IP6X.
Resolució de fins a 4096 passos per volta (12 bits) en codi Gray, Excess o personalitzat. Versions: Gray o Excess en paral·lel (GP, EP), Gray o Excess en sèrie SSI (GS, ES, transmissió RS422), i analògica en corrent (A) o tensió (V), aquestes dues només amb alimentació 15 V o 18÷28 V i resolució 4096. Electròniques: NPN col.lector +, push-pull en versió paral·lel; sèrie SSI; analògica 4÷20 mA i 0÷10 V.

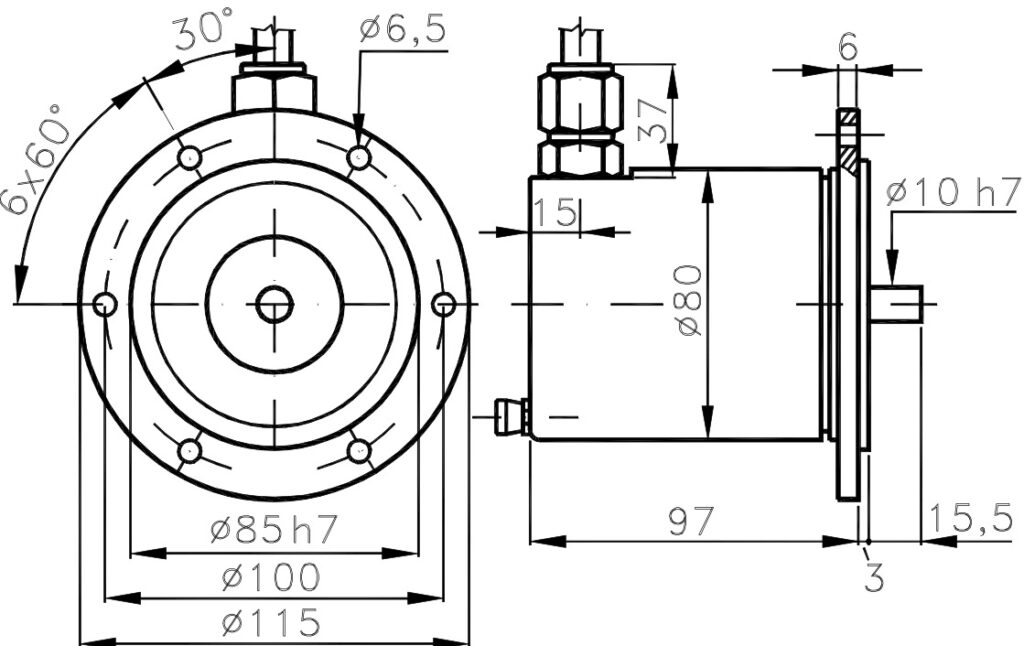

Carcassa d´alumini amb brida B10 (Ø115) i centrat Ø85 h7, eix d´acer inoxidable Ø10 h7 i 1300 g de pes. Connexió per cable d'1 m IP66 (CV1, CV7) o connector a extrem de cable 26c IP65 (VM5, TM5, només fora d'atmosfera potencialment explosiva). L'aparell porta connectat de manera permanent un cable apte per a una temperatura mínima de 100 °C. Opcions: rodaments segellats (Z), carcassa d'acer inoxidable (N), tropicalització (G) i opcions personalitzades (X). Disponible a guemisa.es.
- Marcat II 2 G Ex d IIC T6 Gb i D Ex tb IIIC T85°C Db IP6X, certificat ISSeP07ATEX018X.
- Brida B10 (Ø115) amb centrat Ø85 h7.
- Monovolta de 7 a 12 bit, fins 4096 passos per tornada.
- Sortida paral·lel, sèrie SSI (RS422) o analògica (aquesta última només amb 15 V o 18÷28 V i resolució 4096).
- Eix d´acer inoxidable Ø10 h7, càrrega radial/axial màx. 10 kg.
Preguntes Freqüents Tècniques
Quines sortides electròniques i interfícies té l'encoder 0B80EXS monovolta?
Versions paral·lel (GP, EP) amb electrònica NPN col·lector obert 10 mA, NPN col·lector obert 10 mA + PTC, NPN emissor obert 10 mA + PTC o push-pull 10 mA + PTC; sèrie SSI (GS, ES) amb transmissió RS422 i rellotge de 125 kHz, només amb codi Gray o Excess; i analògica en corrent (A) o tensió (V), només amb alimentació 15 V o 18÷28 V i resolució 4096.
Quin eix, brida i alimentacions admet?
Eix d´acer inoxidable Ø10 h7 i brida B10 (Ø115) amb centrat Ø85 h7. Alimentació 5 V ±5 %, 15 V ±5 %, 8÷24 V o 18÷28 V.
Quines connexions i grau IP admet?
Cable d'1 m IP66 (CV1, i CV7 només en versió paral·lel GP, EP) o connector a extrem de cable 26c IP65 (VM5) i 26c segellat IP65 (TM5), aquests dos només fora d'atmosfera potencialment explosiva. Costat eix: IP65 estàndard i IP66 amb rodaments segellats (Z). Temperatura ambient T6: -20…+40 °C.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Pes | 1300 g |
| Eix | Ø10 h7 acer inoxidable |
| Càrrega radial/axial màx. | 10 kg |
| Parell d'arrencada | 18 g·cm estàndard · 50 g·cm amb rodaments segellats (Z) |
| Vida rodaments | 1,5 × 10 9 revolucions (a 1000 rpm amb càrrega de 1/4 del màxim admès) |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: cable IP66, connector a extrem de cable IP65 |
| Resolució màx. | 4096 passos (12 bits) monovolta (7 a 12 bits) |
| Codis de sortida | Gray, Excess, Custom |
| Freqüència màx. | 50 kHz (rellotge SSI: 125 kHz) |
| Alimentació | 5 V ±5 %, 15 V ±5 %, 8÷24 V, 18÷28 V |
| Consum màx. | 180 mA |
| Protecció i entorn | |
| Protecció costat eix | IP65 estàndard · IP66 amb rodaments segellats (Z) |
| RPM màx. contínues | 6000 estàndard · 3000 amb rodaments segellats (Z) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10 ÷ 2000 Hz) |
| Temp. ambient (ATEX) / magatzem | T6: -20 … +40 °C / -30 … +85 °C |
