Encoder Incremental per a Motors I/149C
Eje pasante Ø30–50, carcasa Ø149 | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP65 lado eje | 100 kHz (300 kHz opcional) | Acoplamiento tangencial interno
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS
El ELCIS 149C (I/149C) es un encoder incremental de eje pasante de Ø30 a Ø50 mm, con acoplamiento tangencial interno y de 1 a 3600 impulsos por vuelta. Tiene carcasa metálica para usos industriales medio-severos.
Base y tapa de aluminio anodizado y eje pasante de acero inoxidable, con un diámetro exterior de Ø149 mm y un peso de 950 g. MTTFd alto según UNI EN ISO 13849-1. IP65 en el lado del eje; en el lado de salida, según la conexión.
De 1 a 3600 impulsos por vuelta, frecuencia máx. de 100 kHz (300 kHz opcional) y alimentación de 5÷30 V, con electrónicas NPN, NPN colector abierto, PNP, PNP colector abierto, push-pull PRO, push-pull, TTL 7404 y line driver 26LS31 o 88C30. Conexión por cable de 1 m u otra longitud n m (código de pedido 01 o n), conectores, conector en extremo de cable o caja de bornes.
- Eix passant Ø30÷50 mm: Ø30, 35, 40, 45 o 50 mm H7, altres diàmetres sota comanda.
- Acoblament tangencial intern: compensació màx. axial ±0,2 mm, radial ±0,05 mm i angular ±2°.
- Carcassa metàl·lica per a usos industrials mig-severos: base y tapa de aluminio anodizado.
- Electròniques de sortida: NPN, PNP, push-pull PRO, push-pull, TTL 7404 y line driver 26LS31 o 88C30.
Preguntes Freqüents Tècniques
Quins diàmetres d'eix passant admet l'encoder I/149C?
Ø30, 35, 40, 45 i 50 mm amb tolerància H7; altres diàmetres sota comanda.
Quin grau de protecció té?
IP65 en el lado del eje. En el lado de salida depende de la conexión: cable IP65, conectores IP67, caja de bornes IP00.
Quina és la velocitat màxima de gir?
500 rpm en servei continu; la velocitat màx. intermitent és un 30 % més gran que la contínua.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat (base y tapa) (personalizable bajo pedido) |
| Pes | 950 g |
| Eix | Eje pasante Ø30÷50 H7, acero inoxidable (personalizable bajo pedido) |
| Càrrega axial/radial màx. | 15 kg |
| Vida útil rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió (IP00 a IP67) |
| Alimentació | 5÷30 V segons codi |
| Consum màx. | 120 mA (estàndard) / 180 mA (line driver) (personalitzable sota comanda) |
| Impulsos per tornada | 1 a 3600 |
| Freqüència màx. | 100 kHz (300 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP65 estàndard |
| RPM màx. contínues | 500 rpm |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| I/149C-1000-5-BZ-N-CV-R-01I149C10005BZNCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-5-BZ-N-CV-R-01I149C10245BZNCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-5-BZ-N-CV-R-01I149C5005BZNCVR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-5-BZ-N-CV-R-01I149C1005BZNCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-5-BZ-N-CV-R-01I149C25005BZNCVR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-5-BZ-N-CV-R-01I149C20005BZNCVR01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1000-824-BZ-B-CV-R-01I149C1000824BZBCVR01 | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-824-BZ-B-CV-R-01I149C1024824BZBCVR01 | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-824-BZ-B-CV-R-01I149C500824BZBCVR01 | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-824-BZ-B-CV-R-01I149C100824BZBCVR01 | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-824-BZ-B-CV-R-01I149C2500824BZBCVR01 | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-824-BZ-B-CV-R-01I149C2000824BZBCVR01 | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1000-1828-BZ-B-CV-R-01I149C10001828BZBCVR01 | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-1828-BZ-B-CV-R-01I149C10241828BZBCVR01 | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-1828-BZ-B-CV-R-01I149C5001828BZBCVR01 | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-1828-BZ-B-CV-R-01I149C1001828BZBCVR01 | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-1828-BZ-B-CV-R-01I149C25001828BZBCVR01 | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-1828-BZ-B-CV-R-01I149C20001828BZBCVR01 | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1000-1030-BZ-B-CV-R-01I149C10001030BZBCVR01 | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-1030-BZ-B-CV-R-01I149C10241030BZBCVR01 | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-1030-BZ-B-CV-R-01I149C5001030BZBCVR01 | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-1030-BZ-B-CV-R-01I149C1001030BZBCVR01 | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-1030-BZ-B-CV-R-01I149C25001030BZBCVR01 | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-1030-BZ-B-CV-R-01I149C20001030BZBCVR01 | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1000-5-BZ-B-CV-R-01I149C10005BZBCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-5-BZ-B-CV-R-01I149C10245BZBCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-5-BZ-B-CV-R-01I149C5005BZBCVR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-5-BZ-B-CV-R-01I149C1005BZBCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-5-BZ-B-CV-R-01I149C25005BZBCVR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-5-BZ-B-CV-R-01I149C20005BZBCVR01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
Altres productes
Carcasa Ø80, eje Ø8 h7 | Hasta 8192 pasos (13 bits) | Paralela, SSI o analógica (mA o V) | 5, 15, 8–24, 18–28 o 10–30 V | IP65 eje (IP66 sellado) | Gray, Binario, Excess o BCD
Eix buit passant Ø16–30 H7 | Ø90 mm, centrat Ø80 h7 | 1–36000 imp/tornada | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP65 eix | 100 kHz (500 kHz opcional)
PL200 Pluviòmetre Manual Hellmann
Sensor combinat amb humitat i temperatura, sensor d'alta qualitat, conducte i exterior.

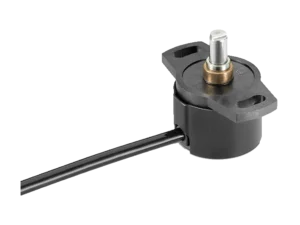

SSI de 16 o 25 bits, Gray o binario | Ø 28 mm | Resolución de hasta 18 bits | Eje Ø 6 mm o acoplamiento a presión | 5 VDC o 24 VDC | IP54 / IP65 / IP67 | 14 o 16 vueltas (hasta 5760°)
