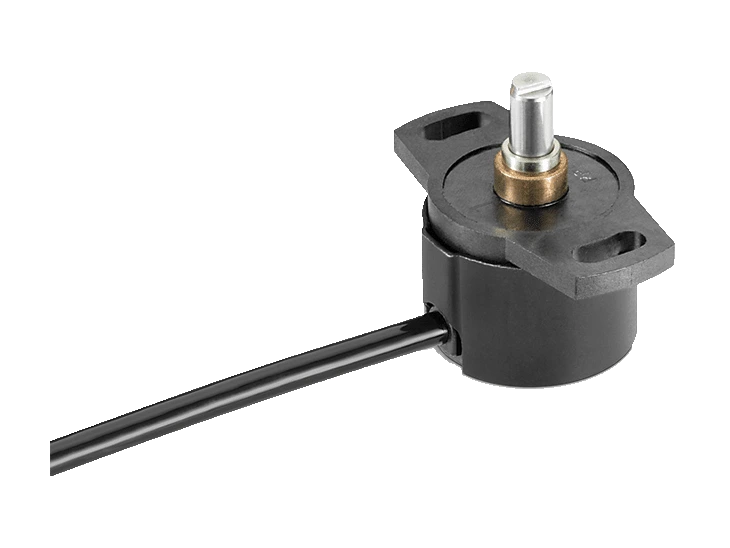

Encoder multivuelta magnético sin contacto RSM-2800 SSI
- Fabricant: Novotechnik
- Categoria: Desplaçament, Encoder, Encoder Absolut, Encoder Absolut Multivolta, Encoder Magnètic Absolut, Sensor desplaçament angular, SENSORS
Encoder multivuelta magnético RSM-2800 SSI de Novotechnik. Sensor multivuelta True-Power-On.
Los sensores multivuelta con tecnología GMR (magnetorresistencia gigante) dan valores de posición absolutos, no necesitan señales de referencia ni alimentación o batería de respaldo para detectar las vueltas. Al detectarse los giros incluso sin alimentación y no perderse la información de posición en un corte de corriente, el RSM-2800, de solo 28 mm de diámetro, es un sensor rotativo True-Power-On. Funciona de forma magnética y sin contacto, con una vida muy larga, y detecta posiciones angulares de 2 a 16 vueltas.
Puntos clave
- Magnético, sin contacto; vida larga
- Rango de medida de 5040° o 5760° (14 o 16 vueltas)
- Sistema True-Power-On: cuenta las vueltas sin alimentación; sin engranajes ni baterías
- Con acoplamiento a presión o con eje marcado
- Protección IP54 a IP67
- Resolución de hasta 18 bits; linealidad de hasta ±0,03 %
Preguntes Freqüents Tècniques
¿Qué se puede conectar al encoder multivuelta magnético RSM-2800 SSI?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el encoder multivuelta magnético RSM-2800 SSI?
El código de pedido tiene 5 casillas: versión mecánica, vueltas, ub, parámetros y conexión. Por ejemplo, RSM-2832-214-141-432 es la versión con eje Ø 6 mm con plano, IP65, 14 vueltas = 5040° (rango controlado), Ub = 24 VDC, SSI de 16 bits en código Gray, creciente en sentido horario y cable apantallado de 8 polos y 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder multivuelta magnético RSM-2800 SSI?
Temperatura de trabajo: -40 … +85 °C (conector M12: -25 °C). Protección: IP54 / IP65 / IP67.
Propietats

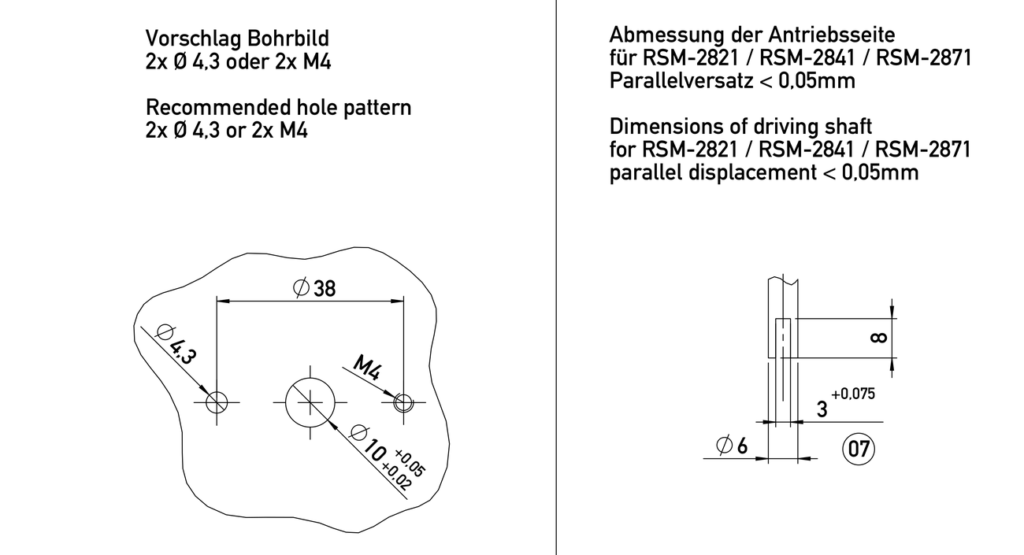

| Característica | Especificació |
|---|---|
| Datos de medida | |
| Rang de mesura | 14 vueltas = 5040° (rango controlado) o 16 vueltas = 5760° (rango no controlado) |
| Protocol | SSI de 16 y 25 bits |
| Codi | Gray, binario |
| Linealidad absoluta, 14 vueltas | ≤ ±0,036 % FS |
| Linealidad absoluta, 16 vueltas | ≤ ±0,031 % FS |
| Repetibilitat | ≤ ±0,5° |
| Histèresi | ≤ ±1° |
| Datos comunes | |
| Entrades | Compatibles con RS-422; líneas CLK con aislamiento galvánico por optoacoplador |
| Tiempo de monoflop ™ | 20 ±1 µs |
| Frecuencia de actualización (interna) | 1 kHz |
| Error de temperatura | ±0,1 % FS |
| Protecció contra inversió de polaritat | Sí (líneas de alimentación y salidas) |
| Carga óhmica en las salidas | ≥ 120 Ω |
| Freqüència màx. de rellotge | 100 kHz |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Temperatura de treball | -40 … +85 °C (conector M12: -25 °C) |
| Velocidad máx. de trabajo | 800 rpm |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 / IP67 |
| Insensibilidad a campos magnéticos de CC | < 15 mT |
| Vida | > 50 millones de movimientos (mecánicamente) |
| Compatibilitat electromagnètica | |
| ESD, EN 61000-4-2 (descarga por contacto y por aire) | 4 kV, 8 kV |
| Campos electromagnéticos (RFI), EN 61000-4-3 | 10 V/m |
| Transitorios rápidos (burst), EN 61000-4-4 | 1 kV |
| Perturbaciones conducidas (campos de HF), EN 61000-4-6 | 10 V ef. |
| Campos magnéticos, EN 61000-4-8 | 30 A/m |
| Perturbaciones radiadas, EN 55016-2-3 | Zona industrial y residencial |
| Datos mecánicos | |
| Carcassa | Plástico PPS-GF40/SF50 resistente a la temperatura |
| Eix | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |
| Fixació | 2 tornillos M4 con arandelas; par de apriete máx. 180 Ncm |
| Coixinet | Casquet de bronze sinteritzat |
| Recorregut mecànic | Continuo |
| Carga admisible en el eje (estática o dinámica), axial y radial | 20 N |
| Parell d'arrencada | 0,15 Ncm (IP54), 0,5 Ncm (IP65), 1,0 Ncm (IP67) |
| Pes | aprox. 50 g |
| Connexió elèctrica | Cable 4 x 2 x 0,25 mm² (AWG 24) TPE, apantallado, o conector M12x1 con cable de 0,15 m |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Versión mecánica | 2832 · 2841 |
| Vueltas de la característica | 214 |
| Tensión de alimentación Ub | 1 · 2 |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Parámetros SSI | 41 |
| Connexió elèctrica | 432 · 531 |
| Opción | Significado |
|---|---|
| Ejemplo: RSM-2832-214-141-432 = eje Ø 6 mm con plano, IP65, 14 vueltas = 5040° (rango controlado), Ub = 24 VDC, SSI de 16 bits en código Gray, creciente en sentido horario y cable apantallado de 8 polos y 1 m. | |
| 1 · Versión mecánica | |
| 2802 · 2832 · 2862 | Eje Ø 6 mm con plano, IP54 · IP65 · IP67 |
| 2821 · 2841 · 2871 | Acoplamiento a presión, IP54 · IP65 · IP67 |
| 2 · Vueltas de la característica de salida | |
| 214 | 14 vueltas = 5040°, rango de medida controlado |
| 216 | 16 vueltas = 5760°, rango de medida no controlado |
| 3 · Tensión de alimentación Ub | |
| 1 | 24 VDC |
| 2 | 5 VDC |
| 4 · Parámetros SSI (SSI; sentido de giro creciente) | |
| 41 | 16 bits, Gray, horario |
| 42 | 16 bits, Gray, antihorario |
| 43 | 25 bits (18 de datos), Gray, horario |
| 44 | 25 bits (18 de datos), Gray, antihorario |
| 45 | 16 bits, binario, horario |
| 46 | 16 bits, binario, antihorario |
| 47 | 25 bits (18 de datos), binario, horario |
| 48 | 25 bits (18 de datos), binario, antihorario |
| 5 · Conexión eléctrica | |
| 432 | Cable de 8 polos apantallado de 1 m |
| 531 | Conector M12x1 de 8 pines con cable apantallado de 0,15 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
