Codificador incremental para motores I/149C
Eixo pasante Ø30–50, carcasa Ø149 | Impedancias de 1 a 3600/revolución | NPN, PNP, push-pull, controlador de liña | Fonte de alimentación 5–30 V | Lado do eixo IP65 | 100 kHz (300 kHz opcional) | Acoplamento tanxencial interno
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental para motores, SENSORES

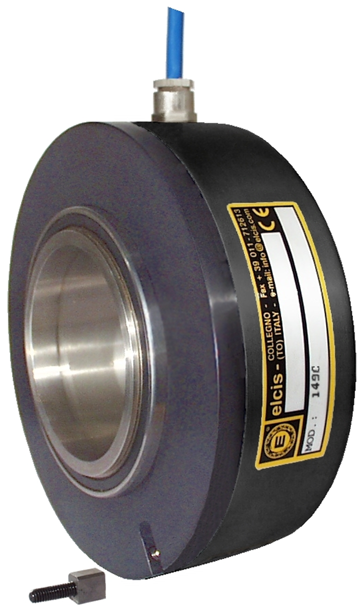

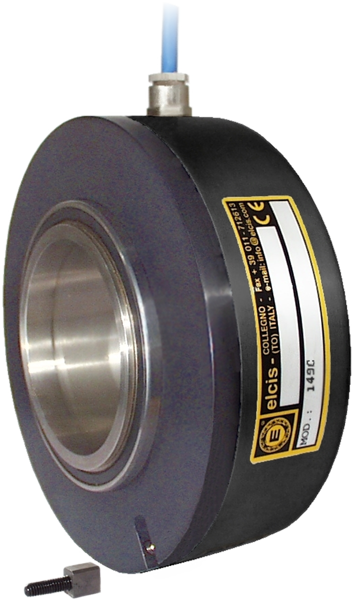

El ELCIS 149C (I/149C) es un encoder incremental de eje pasante de Ø30 a Ø50 mm, con acoplamiento tangencial interno y de 1 a 3600 impulsos por vuelta. Tiene carcasa metálica para usos industriales medio-severos.

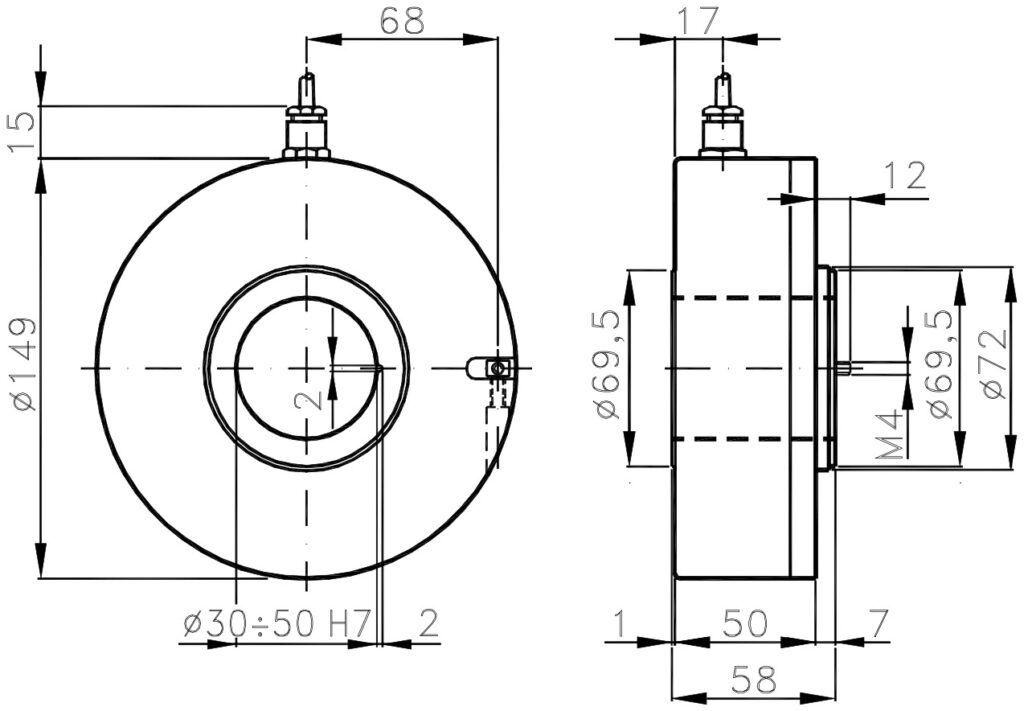

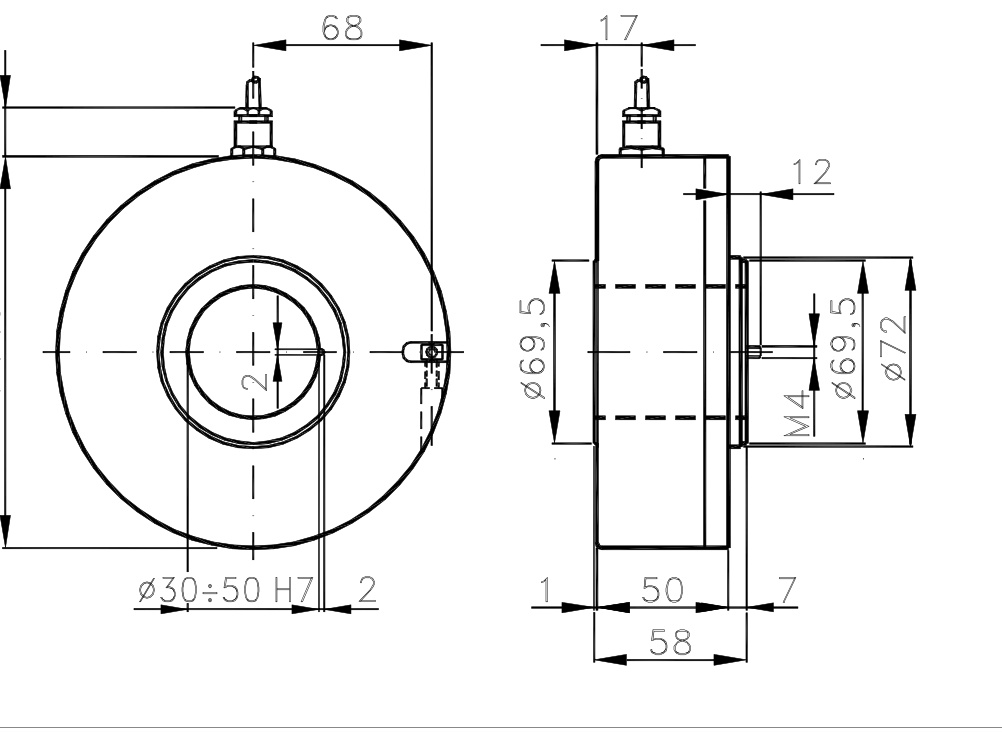

Base y tapa de aluminio anodizado y eje pasante de acero inoxidable, con un diámetro exterior de Ø149 mm y un peso de 950 g. MTTFd alto según UNI EN ISO 13849-1. IP65 en el lado del eje; en el lado de salida, según la conexión.
De 1 a 3600 impulsos por vuelta, frecuencia máx. de 100 kHz (300 kHz opcional) y alimentación de 5÷30 V, con electrónicas NPN, NPN colector abierto, PNP, PNP colector abierto, push-pull PRO, push-pull, TTL 7404 y line driver 26LS31 o 88C30. Conexión por cable de 1 m u otra longitud n m (código de pedido 01 o n), conectores, conector en extremo de cable o caja de bornes.
- Eixo pasante Ø30÷50 mmØ30, 35, 40, 45 ou 50 mm H7, outros diámetros baixo petición.
- Acoplamento tanxencial internoCompensación axial máxima ±0,2 mm, radial ±0,05 mm e angular ±2°.
- Carcasa metálica para uso industrial de medio a severo: base y tapa de aluminio anodizado.
- Electrónica de saída: NPN, PNP, push-pull PRO, push-pull, TTL 7404 y line driver 26LS31 o 88C30.
Preguntas técnicas frecuentes
Que diámetros de eixe pasante admite o codificador I/149C?
Ø30, 35, 40, 45 e 50 mm con tolerancia H7; outros diámetros dispoñibles baixo petición.
Que nivel de protección ten?
IP65 en el lado del eje. En el lado de salida depende de la conexión: cable IP65, conectores IP67, caja de bornes IP00.
Cal é a velocidade máxima de rotación?
500 rpm en servizo continuo; a velocidade intermitente máxima é 30 °C superior á velocidade continua.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | aluminio anodizado (base y tapa) (personalizable bajo pedido) |
| Peso | 950 g |
| Eixo | Eje pasante Ø30÷50 H7, acero inoxidable (personalizable bajo pedido) |
| carga axial/radial máxima. | 15 kg |
| Vida útil do rodamento | 1,5 × 10⁹ revolucións |
| Eléctrico | |
| Protección do lado de saída | Segundo a conexión (IP00 a IP67) |
| Alimentación | 5÷30 V segundo o código |
| Consumo máximo. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por volta | 1 a 3600 |
| Frecuencia máxima. | 100 kHz (300 kHz opcional) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP65 |
| RPM continuas máximas | 500 rpm |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10 ÷ 2000 Hz) |
| Temperatura de funcionamento | 0 … +70 °C (personalizable baixo petición) |
| Referencia | Configuración |
|---|---|
| I/149C-1000-5-BZ-N-CV-R-01I149C10005BZNCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-5-BZ-N-CV-R-01I149C10245BZNCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-5-BZ-N-CV-R-01I149C5005BZNCVR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-5-BZ-N-CV-R-01I149C1005BZNCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-5-BZ-N-CV-R-01I149C25005BZNCVR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-5-BZ-N-CV-R-01I149C20005BZNCVR01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1000-824-BZ-B-CV-R-01I149C1000824BZBCVR01 | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-824-BZ-B-CV-R-01I149C1024824BZBCVR01 | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-824-BZ-B-CV-R-01I149C500824BZBCVR01 | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-824-BZ-B-CV-R-01I149C100824BZBCVR01 | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-824-BZ-B-CV-R-01I149C2500824BZBCVR01 | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-824-BZ-B-CV-R-01I149C2000824BZBCVR01 | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1000-1828-BZ-B-CV-R-01I149C10001828BZBCVR01 | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-1828-BZ-B-CV-R-01I149C10241828BZBCVR01 | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-1828-BZ-B-CV-R-01I149C5001828BZBCVR01 | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-1828-BZ-B-CV-R-01I149C1001828BZBCVR01 | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-1828-BZ-B-CV-R-01I149C25001828BZBCVR01 | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-1828-BZ-B-CV-R-01I149C20001828BZBCVR01 | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1000-1030-BZ-B-CV-R-01I149C10001030BZBCVR01 | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-1030-BZ-B-CV-R-01I149C10241030BZBCVR01 | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-1030-BZ-B-CV-R-01I149C5001030BZBCVR01 | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-1030-BZ-B-CV-R-01I149C1001030BZBCVR01 | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-1030-BZ-B-CV-R-01I149C25001030BZBCVR01 | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-1030-BZ-B-CV-R-01I149C20001030BZBCVR01 | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1000-5-BZ-B-CV-R-01I149C10005BZBCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-1024-5-BZ-B-CV-R-01I149C10245BZBCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-500-5-BZ-B-CV-R-01I149C5005BZBCVR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-100-5-BZ-B-CV-R-01I149C1005BZBCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2500-5-BZ-B-CV-R-01I149C25005BZBCVR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/149C-2000-5-BZ-B-CV-R-01I149C20005BZBCVR01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
