Kit de encoder absoluto magnético multivuelta MK2-2800
CANopen (prototipo) | Ø 48 mm | Hasta 16 bits por vuelta | Eje hueco enchufable | 8 … 32 VDC | Sistema abierto | 44 vueltas = 15840°
- Fabricant: Novotechnik
- Categoria: Desplaçament, Encoder, Encoder Absolut, Encoder Absolut Multivolta, Encoder Magnètic Absolut, Sensor desplaçament angular, SENSORS

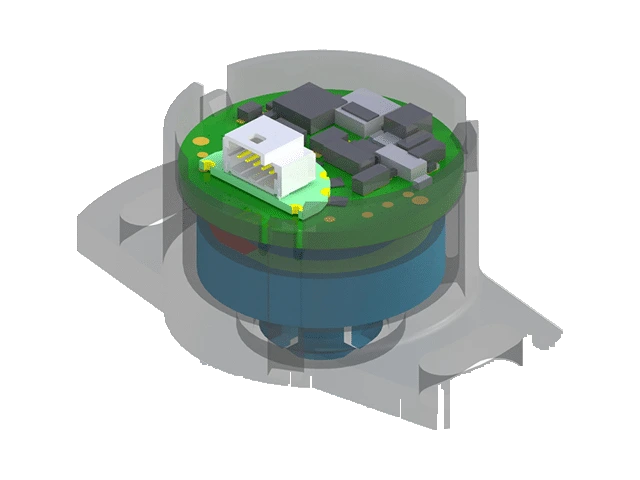

Kit de encoder absoluto magnético MK2-2800 de Novotechnik. Plataforma prototipo para evaluar un sensor multivuelta personalizable, con acoplamientos, fijación y conexiones adaptables.
El kit MK2 es una plataforma prototipo para evaluar un sensor multivuelta personalizable para cada aplicación. El concepto permite adaptar de forma individual las interfaces mecánicas (acoplamiento del eje, fijación) y las conexiones eléctricas a los requisitos de la aplicación. El prototipo permite validar la tecnología directamente en la aplicación y valorar su integración y sus prestaciones. Para aplicaciones de producción en serie, el diseño del kit se puede modificar según los requisitos del cliente.
Puntos clave
- Sin contacto, magnético
- Rango de medida de 15840° (44 vueltas)
- Sistema True-Power-On: cuenta las vueltas y detecta la posición aunque no tenga alimentación; tecnología GMR no volátil patentada, sin engranajes ni baterías
- Interfaces: SENT, SPI, IO-Link, CANopen, CAN SAE J1939 y ratiométrica de 5 V
- Resolución de hasta 16 bits por vuelta
- Frontend: dispositivo de seguridad habilitador (ASIL-B)
- Kit para un diseño a medida, con fijación y conexiones flexibles
Propietats
| Característica | Especificació |
|---|---|
| Características del prototipo actual | |
| Acoplamiento mecánico | Eje hueco enchufable: el eje en D del cliente se introduce en el actuador del sensor |
| Interfície | CANopen |
| Tensión de alimentación Ub | 8 … 32 VDC |
| Connexió elèctrica | Conector Molex con contraconector con cables libres |
| Sistema | Abierto: la protección IP depende de la integración en la aplicación |
| Apantallamiento magnético | A realizar dentro de la aplicación: los campos magnéticos externos pueden influir en las prestaciones del sensor |
| Tipo de artículo | Artículo de proyecto, con cantidad mínima de pedido |
| Rango de medida y comportamiento fuera de rango | |
| Rang de funcionament | 44 vueltas |
| Sobrerrecorrido a menos de -1 vuelta o a más de 45 vueltas | El sensor emite un mensaje de error adicional |
| Borrado del error | Tras volver al rango de medida, con «Position error reset» o apagando y encendiendo |
| Giro necesario para volver al rango de medida | Al menos 3 vueltas en sentido contrario |
| Señal de posición tras volver | Puede NO coincidir con la anterior: tras un sobrerrecorrido de más de 1 vuelta, el sensor emite una nueva curva de salida desplazada |
