Encoder Absolut Monovolta A/380S
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Monovolta, SENSORS

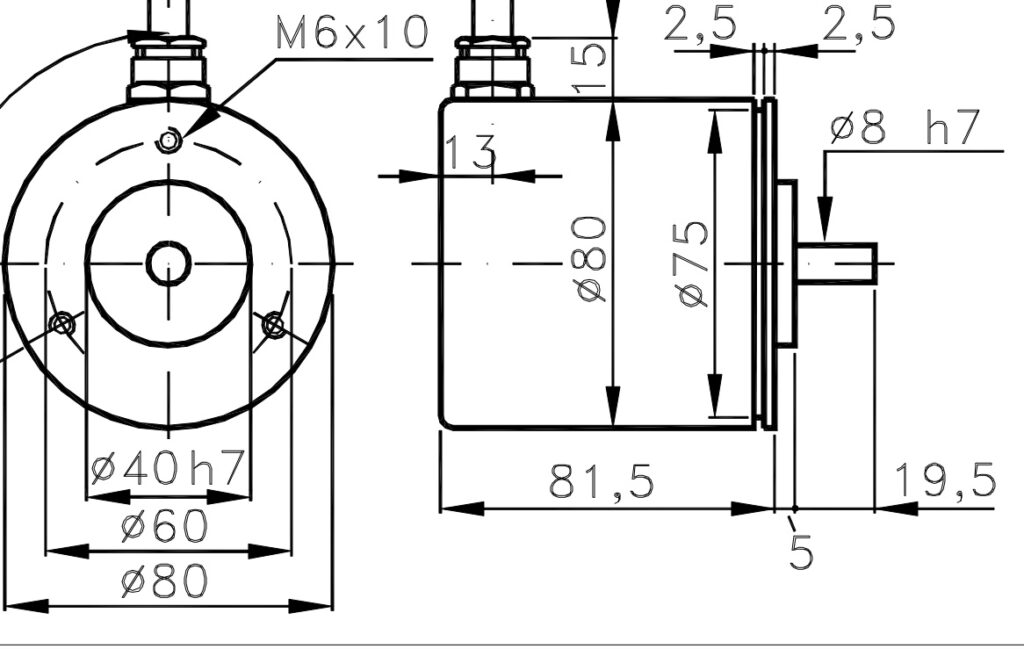

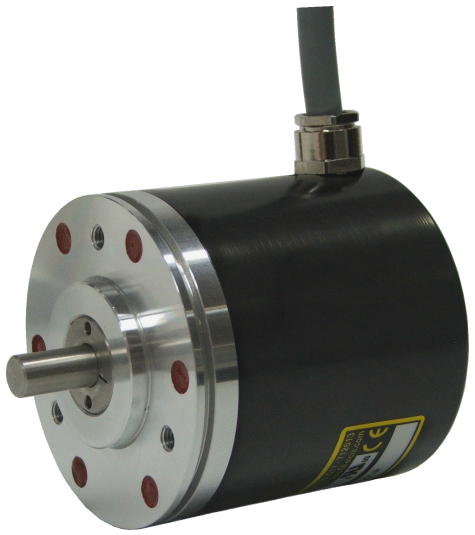

El ELCIS 380S (A/380S) es un encoder absoluto monovuelta óptico de 2 a 13 bits, con carcasa de aluminio de Ø80 mm.
Com encoder absolut monovolta òptic, amb font LED i fototransistors, l'A/380S ofereix fins a 8192 passos per volta (13 bits) en codi Gray, Binari, Excess, BCD o personalitzat. La sortida és paral·lela, amb opcions de LED de zero, Latch i Paritat, sèrie SSI (RS422) a Gray o Excess, o analògica en corrent (1–20 mA) o tensió (0–10 V) amb 10 bits de resolució.
Con base de aluminio, tapa de aluminio pintado y eje de acero inoxidable Ø8 h7, admite 5 kg de carga radial/axial, resiste impactos de 50 G (11 ms) y vibraciones de 12 G (10–2000 Hz), y trabaja entre 0 y +70 °C con protección IP65 en el lado del eje (IP66 en versión sellada). Peso: 800 g.
- Resolució de 2 a 13 bits: fins 8192 passos per tornada.
- Cinc rangs d'alimentació: 5 V i 15 V ±5 %, 8–24 V, 18–28 V i 10–30 V.
- Sortida analògica de 10 bits: 1–20 mA o 0–10 V a 360°.
- Opció de Paritat per a la revisió automàtica de les etapes de sortida.
- Fuente de luz LED con vida ≥ 100.000 h.
Preguntes Freqüents Tècniques
Quines resolucions ofereix l'A/380S a cada codi?
A Gray, Binari i BCD, 8, 16, 32, 64, 128, 256 o 512 passos per volta; a Gray i Binari, també 1024, 2048, 4096 o 8192; a Excess, Binari i BCD, 10, 100, 500, 1000, 180, 360, 720 o 900; ia Excess i Binari, 1440, 1800, 2000, 2880, 3600 o 4000. Altres resolucions, sota comanda.
Quines limitacions té la sortida analògica?
Converteix la posició amb 10 bits (1024 div/tornada) en 1–20 mA o 0–10 V per a 360° de gir, i només està disponible amb alimentació de 15 V o 18–28 V i resolució 1024.
Es pot fer servir la interfície SSI amb codi Binari o BCD?
No. La sortida sèrie SSI només està disponible amb codi Gray o Excess. Per a Binari o BCD es fa servir la interfície paral·lela, en què l'entrada Latch és estàndard.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Ø80 mm |
| Base i tapa | Aluminio / aluminio pintado (personalizable bajo pedido) |
| Eix | Ø8 h7 acero inoxidable (otros diámetros bajo pedido) (personalizable bajo pedido) |
| Càrrega radial/axial màx. | 5 kg |
| Parell d'arrencada | 18 gcm estándar · 50 gcm sellado |
| Vida rodaments | 1,5 × 10⁹ rev (1000 rpm, 1/4 de càrrega màx.) |
| Elèctrica | |
| Interfície | Paral·lela (estàndard) · SSI (RS422) · analògica en corrent o tensió |
| Alimentació | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consum màx. | 200–400 mA segons nº de bits (personalitzable sota comanda) |
| Freqüència màx. | 50 kHz (personalitzable sota comanda) |
| Codis de sortida | Gray, Binari, Excess, BCD, personalitzat |
| Resolució màx. | 8192 passos/tornada (13 bit) |
| Protecció i entorn | |
| Protecció costat eix | IP65 estàndard · IP66 segellat |
| RPM màx. contínues | 6000 estàndard · 3000 segellat (intermitents: +30 %) |
| Temp. operació / emmagatzematge | 0 … +70 °C / -30 … +85 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| A/380S-G-256-824-B-CV2-RA380SG256824BCV2R | Gray · 256 passos/tornada · 8–24 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · sortida radial |
| A/380S-G-256-1828-B-CV2-RA380SG2561828BCV2R | Gray · 256 passos/tornada · 18–28 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · sortida radial |
| A/380S-G-256-1030-B-CV2-RA380SG2561030BCV2R | Gray · 256 passos/tornada · 10–30 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · sortida radial |
| A/380S-G-256-1828-KP-CV2-RA380SG2561828KPCV2R | Gray · 256 passos/tornada · 18–28 V · NPN emissor obert + PTC · Cable 1 m · IP65 · sortida radial |
| A/380S-G-256-5-B-CV2-RA380SG2565BCV2R | Gray · 256 passos/tornada · 5 V ±5 % · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · sortida radial |
| Altres combinacions de resolució, alimentació, electrònica i connexió, sota comanda: consulteu-nos i us confirmem la referència exacta. | |
