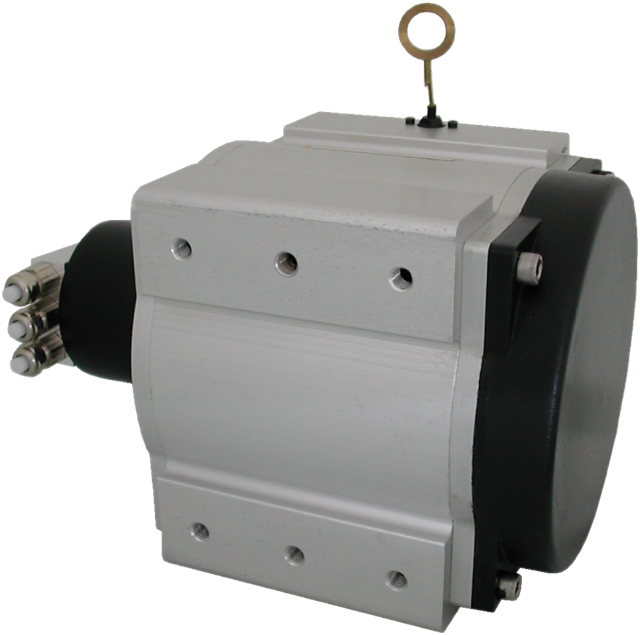

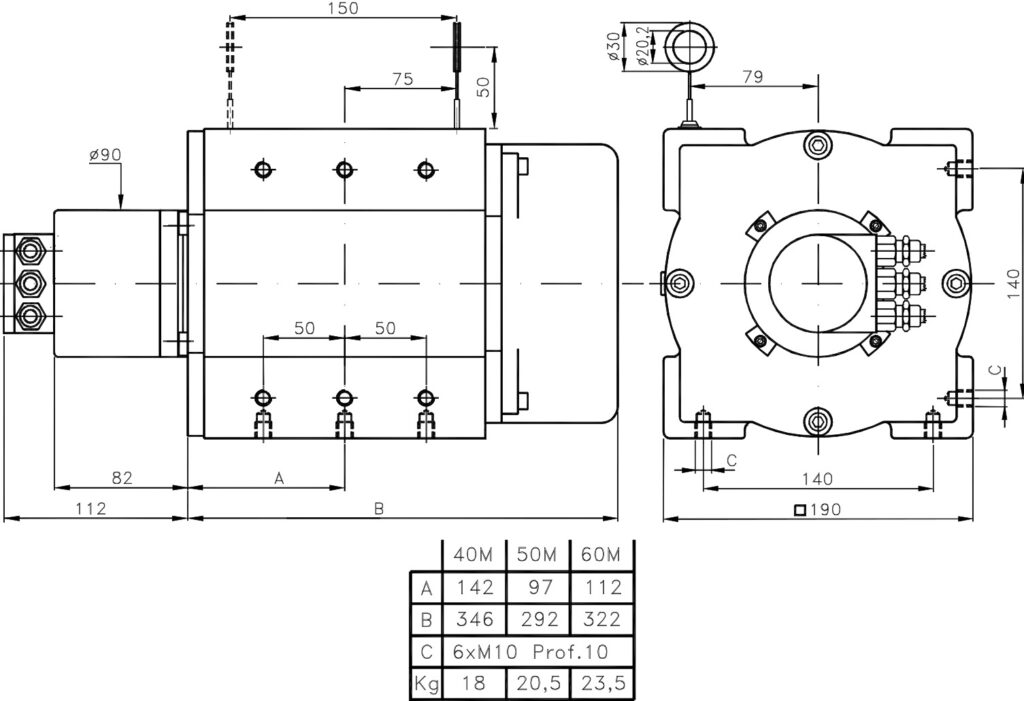

Transdutor de cabo linear AF19
- Fabricante: Codificador ELCIS
- Categoria: Deslocamento, SENSORES, Transdutor de cabo linear, Transdutores Lineares
O transdutor de cabo linear AF19 (versão AF19P) é um transdutor de cabo absoluto (1,35 mm) com interface PROFIBUS-DP para medição de comprimentos lineares de até 40, 50 e 60 m.
Eletrônica de saída do driver de linha (de acordo com RS485), fotodiodos ASIC com emissor de LED (>= 100.000 h), disco de plástico inquebrável, resolução de 0,1 mm ou 1 mm e código de saída binário. Velocidade máxima de leitura de 4 m/s, aceleração máxima de 2,5 G, erro máximo de linearidade de ±0,05 % fs e vida útil média >10⁶ ciclos a 2 m/s.
Proteção IP64 para o encoder e componentes mecânicos; as tampas de conexão 3PG, 3PG-VA (aço inoxidável) e 2M20 possuem classificação IP65, e a indicação de status é feita por dois LEDs. Temperatura de operação: -20 a +70 °C (armazenamento: -40 a +85 °C) e umidade: 98% (%, estado não líquido). Parâmetros programáveis: sentido de rotação (complementar), resolução por revolução, resolução total, valor predefinido, velocidade de saída e chaves de limite controladas por software. Disponível em guemisa.es.
- Comprimentos padrão de 40 m, 50 m e 60 m.
- Cabo de aço inoxidável Ø 1,35 mm; vida média >10⁶ ciclos a 2 m/s.
- Interface Profibus-DP Classe 2 com driver de linha (de acordo com RS485) e fonte de alimentação 10÷30 Vcc.
- Resolução de 0,1 mm qualquer 1 mm com saída em código binário.
- IP64 em codificador e mecânica; IP65 nas tampas de conexão 3PG, 3PG-VA e 2M20.
Perguntas técnicas frequentes
Quais são os comprimentos e resoluções suportados pelo transdutor AF19?
Suporta comprimentos padrão de 40, 50 e 60 m, com resoluções de 0,1 mm (código 100) e 1 mm (código 1000).
Que interface de comunicação e saída elétrica o AF19 incorpora?
Interface Profibus-DP Classe 2 com eletrônica de saída de driver de linha (de acordo com RS485) e código binário, com alimentação de 10 a 30 Vcc.
Quais são as opções de conexão IP e proteção disponíveis?
Codificador e mecânica IP64; conexão com tampa 3PG, tampa de aço inoxidável 3PG-VA ou tampa de dois fios 2M20, todas IP65. Opções: (P) saída de cabo de ar comprimido, (S) suporte de montagem lateral, (U) saída de cabo giratória 360° e (X) opção personalizada. Código de encomenda: AF19P comprimento / código (B) / resolução (100 ou 1000) / alimentação (1030) / conexão.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Comprimento máximo padrão. | 40 m, 50 m, 60 m |
| Elétrico | |
| Resoluções | 0,1 mm, 1 mm |
| Códigos de saída | Binário |
| Interface e saída | (DP) Profibus-DP Classe 2 • Driver de linha (RS485) |
| Alimentação / Consumo | 10÷30 Vcc · 2,5 W |
| Erro máximo de linearidade. | ±0,05 % fs. |
| Proteção e meio ambiente | |
| Aceleração / Velocidade máxima. | 2,5 G · 4 m/s |
| vida média | >10⁶ ciclos a 2 m/s |
| Grau de proteção | Codificador: IP64 • Mecânica: IP64 • Tomada: dependendo da conexão (IP65) |
| Proteções elétricas e de EMC | Inversão de polaridade • Sobretensão • EMC EN 61000-6-2, EN 61000-6-4 |
| Resistência ao impacto | 30 G (11 ms) |
| Resistência à vibração | 10 G (10 ÷ 1000 Hz) |
| Temperatura | Temperatura de operação: -20 a +70 °C; Temperatura de armazenamento: -40 a +85 °C |
| Outros recursos | |
| Forças de cabo e tração | Ø 1,35 mm, Aço inoxidável · Extensão 25 N · Retração 12 N |
| Conexões | Tampas 3PG, 3PG-VA, 2M20 (IP65) |
